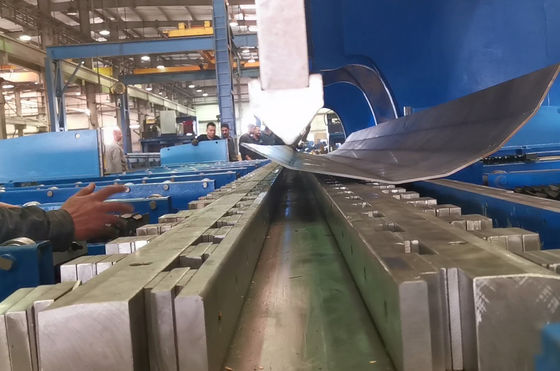

Быстрый Cnc гидравлический пресс тормозная машина для изготовления легкого столба и высокой мачты
Применение: изготовление светового столба и высокой мачты
| Технические характеристики |
| 1 |
Тип |
Многомашинный тандемный гидравлический электрогидравлический синхрон CNC |
| 2 |
Рабочая сила |
2X650 т |
| 3 |
Длина таблицы |
2х6000 мм |
| 4 |
расстояние между кадрами |
4800 мм |
| 5 |
Глубина горла |
1500 мм |
| 6 |
Открытая высота |
1255 мм |
| 7 |
Инсульт |
320 мм |
|
8
|
Работа
Скорость
|
Разгрузка |
70 мм/с |
| Работа |
7.5 мм/с |
| Возвращение |
75 мм/с |
| 9 |
Главный двигатель |
2х45кВт (бренд Siemens) |
| 10 |
Система с ЧПУ |
Тип: DELEM DA52S
Delem Co., Нидерланды
Ось 2 (Y1,Y2) с системой закручивания стола
|
| 11 |
Инструмент |
С 1 пробиванием и 1 В регулируемой нижней решеткой
Рабочий стол с системой кронирования (компенсационная система)
С передней и задней подставкой для поддержания листов
|
| 12 |
Печать в баллонах |
NOK, изготовленные в Японии или SFK |
| 13 |
Гидравлические компоненты |
BOSCH-Rexroth -, Германия |
| 14 |
Гидравлический насос |
BOSCH-Rexroth -, Германия или SUNNY, США |
| 15 |
Линейный растерный датчик отображения |
ГЕЙДЕНХАЙН, ГЕРМАНИЯ |
| 16 |
Основные электрические элементы в шкафу |
Шнайдер |
| 17 |
вес |
2х72000 кг |
| 18 |
Общий размер ((мм) LxWxH |
2xx6250x3840x5920 ((не включая переднюю опору) |
| 19 |
Упаковка: |
С пластиковой крышкой
Машина должна быть демонтирована во время транспортировки. Наш инженер должен пойти к клиенту, чтобы собрать и настроить ее.
|
Опционные пункты:
| |
Вариант 1 |
С одним держателем инструмента толщина 18 мм
С одним инструментом,
Эти два для изготовления минимум 60 мм ОД восьмиугольный конический тип светового столба
|
| |
Вариант 2 |
Дополнительные 2 комплекта кругового инструмента и 1 комплекта нижнего инструмента, подходящих для изготовления минимум ОД 60 мм кругового конического типа светового столба.Один из них - 16м ((11/1000 ставки) и другой - 16м (13/1000 ставки). Общий дно инструмента 16 м ((одна сторона со скоростью 11/1000, другая сторона 13/1000. |
| |
Вариант 3 |
Тип толкания Система боковой разгрузки на легком полюсе. |
| |
Вариант 4 |
Моторизованная передняя и задняя система питания, для больших толщины столба |
| |
|
|
Примечание:Ось Y1,Y2------Два линейных веса, установленные по обе стороны от барабана для управления цилиндрами.II Основные функции:
1 Рама машины состоит из резервуара, рабочего стола, левого и правого корпусов и
Так что он имеет высокую прочность и хорошую жесткость.
стресс.
2 Синхронизация рабочего принципа обеих машин:принятие электрогидравлических
Пропорциональный клапан производится компанией BOSCH с очень хорошими характеристиками, такими как небольшое трение между парами механического действия,тонкий электронный усилитель и электрический магнит с высокой силой управления и непрерывным действиемЕсть два растровых дисплея по обе стороны машины для проверки положения ram непрерывно и подачи сигналов в систему управления,Тогда система управления будет управлять электро-гидравлический клапан, чтобы сделать два цилиндра синхронизации на одной машинеПоскольку растровые дисплеи устанавливаются на пластины, а не непосредственно на корпусные пластины, отклонение рам и рамы при работе не повлияет на его точность измерений и управления.Когда две машины работают вместе, дифференциальный потенциометр, установленный между двумя машинами, передаст механический синхронизирующий сигнал в электронный и передаст его обратно в синхронизационную пластину и систему управления.Сигнал будет увеличен усилителем Bosch для управления синхронизацией обеих машин путем управления электрическим гидравлическим пропорциональным клапаномТак что синхронизация двух машин достигается с высокой точностью.
3 С помощью компьютера оператор мог общаться с машиной. Компьютер имеет несколько языков обслуживания, автоматически рассчитывает и регулирует силу изгиба.Также он может рассчитать и контролировать тупикУдары (Y1, Y2) барабана могут сделать небольшой наклон для удовлетворения особых требований пользователя.
4 Оснащен хорошей системой управления, системой измерения положения и системой гидравлического баланса для удовлетворения требований работы с полной длиной и эксцентрической работой.
5 Для компенсации отклонения машины при работе используется компенсатор рабочего стола, обеспечивающий точность работы.
6 Поверхность цилиндра имеет хорошее износоустойчивость и тепловую обработку, поэтому она имеет хорошую смазку и длительный срок службы.
