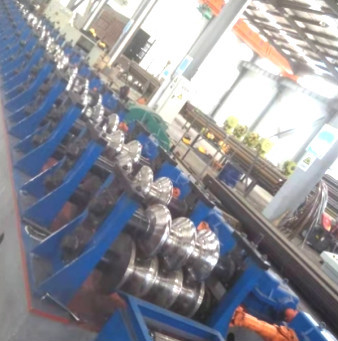

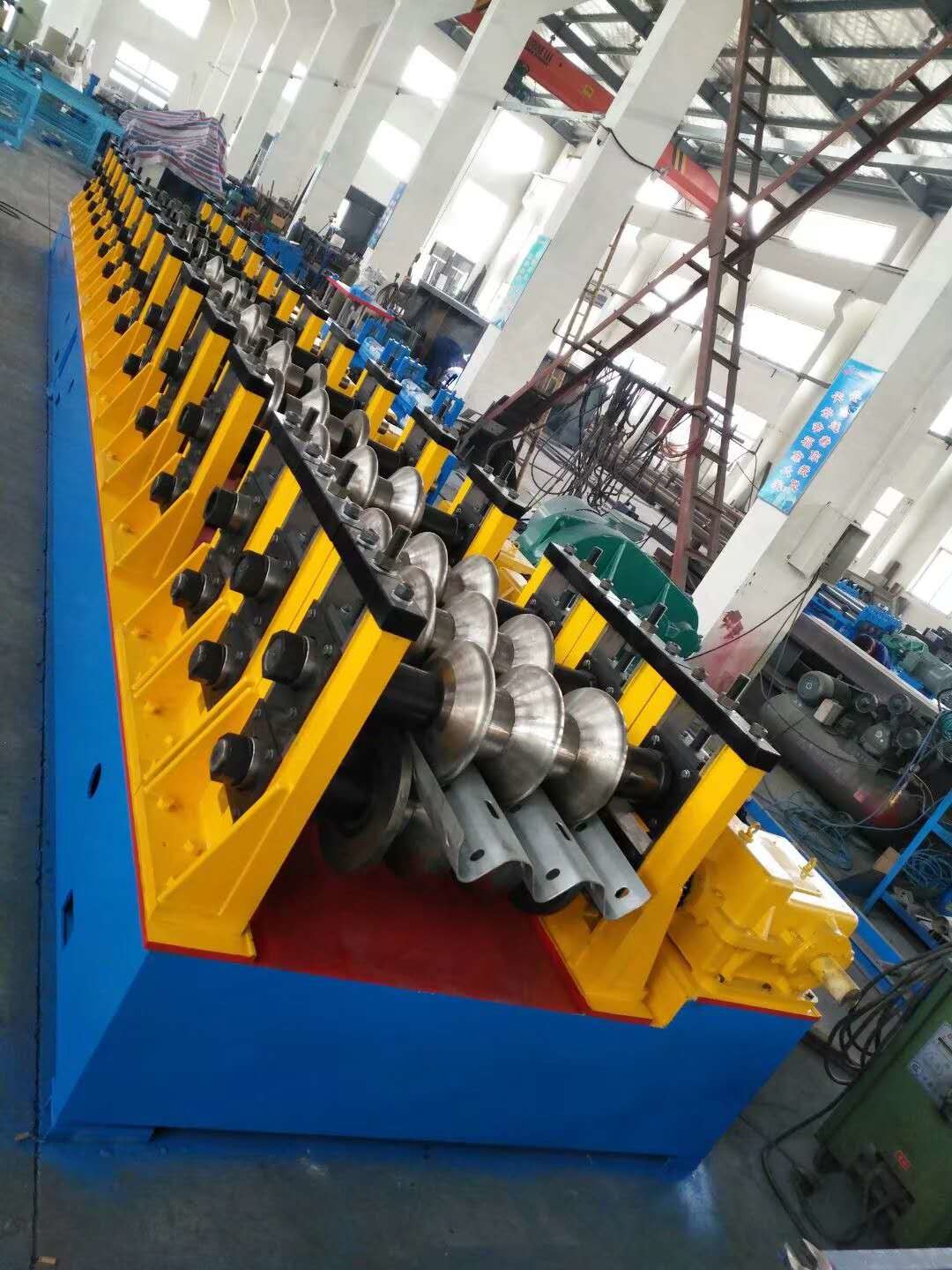

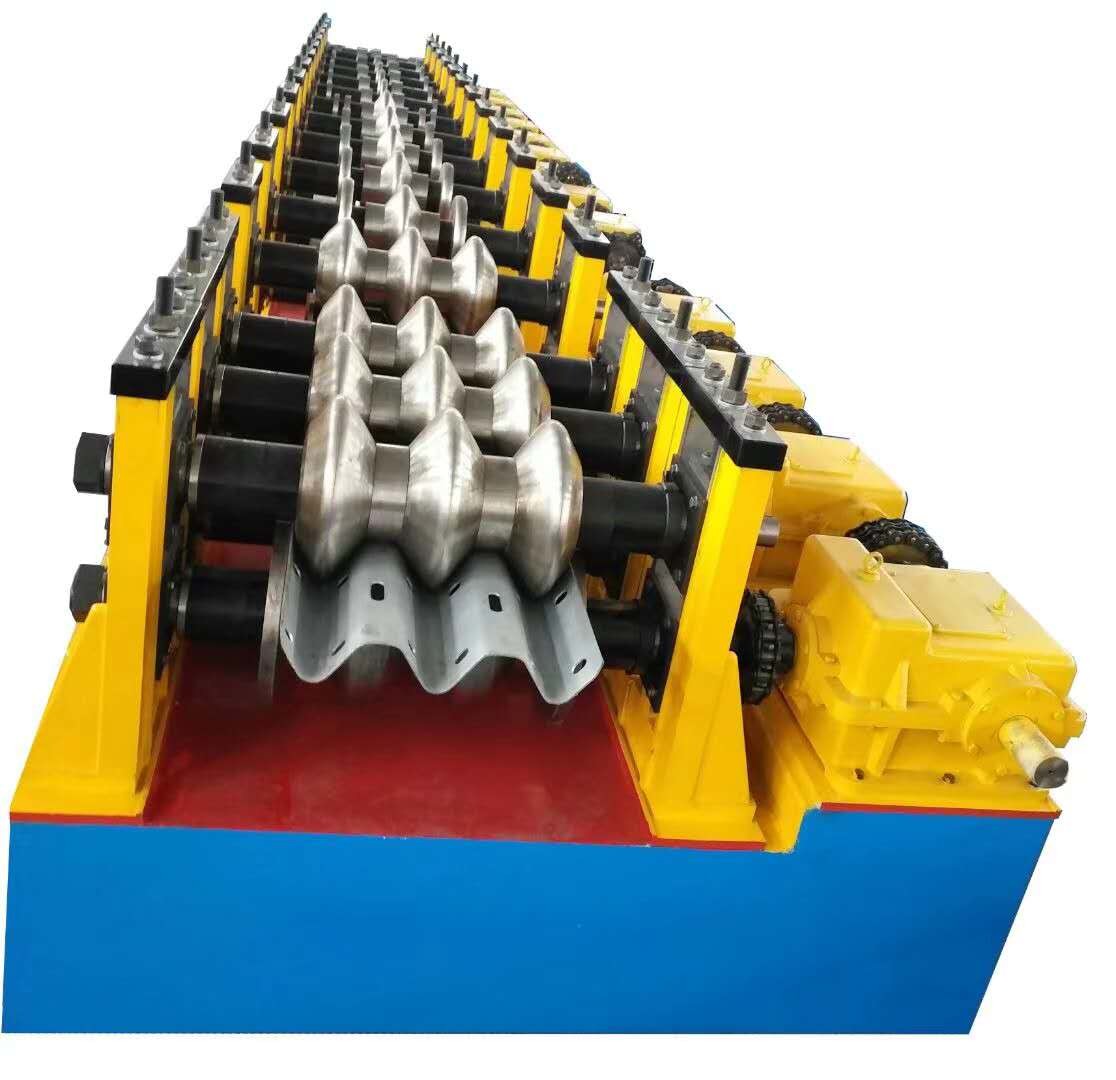

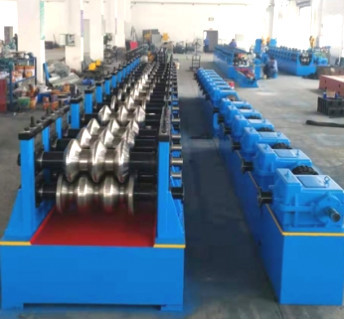

3 крен усовика волн 2.5мм формируя машину

Ролик усовика 3 волн формируя машину

Параметры машины И.Басик

1. Механические свойства и спецификации сырья
2. Материал: Оцинкованная жесть К345Б
3. Толщина: 2.5~3.0мм
4. Ширина: 450-476мм
5. Вес: 65КГ
6. Спецификации продуктов
7. Продукт: чертеж субпродукта
8. Ширина продукта: ± 5мм 310мм
9. Высота продукта: ± 5мм 81мм
10. Технические характеристики изделия
11. Формировать метод: Формировать Колд ролл
12. Скорость продукции: ≤10м/минута
13. Питаясь направление: левое питание
14. Главное напряжение тока: 380В, 50Хз
15. Сила блока полная: о 20.7КВ
16. Подшипник вала привода: 6026
17. Подъем Турбо: СВЛ10-3/23-ФУ3
18. Мотор главного привода: ИВП180М-4-15
19. Редуктор: ЗК500-48.57
20. Материал Валльбоард: А3
21. Материал вала: 40
22. Материал прессформы: Гкр15

ИИ.Овервиев структуры оборудования

Рамка оборудования обработана стальной пластиной А3, после старея обработки, структуры 3 роликов, 1 верхнего и 2 более низких, более низкий ролик принимает фиксированную структуру, верхний ролик принимает регулировку движения слайдера, и 3 набора привода коробки турбины управляются мотором для того чтобы отрегулировать верхнее а низкий коробка турбины соединена ведущим шатуном для обеспечения синхронизации 3 наборов коробок, и 3 независимых плиты стены соединены валом для обеспечения параллелизма всей машины. Диаметр вала ролика 110мм. 2 набора прессформ на левом и правый, одном для внутренней дуги и одном для наружной дуги, и наборе главного мотора 15КВ. Он управляется редуктором ЗК500, который управляет левыми и правыми более низкими валами через шестерни. Модуль шестерни 10м, одно для каждого вышло и правый. Продукт обработан через консоль деятельности.

Контрольный списоок конфигурации ИИИ.Экипмент
