Подробная информация о продукте:
|
Условие:: | Новый | ИМЯ: | машина стальной катушки разрезая |
---|---|---|---|
Применение:: | Стальная катушка для продольного вырезывания | Пункт продажи:: | Низкая цена и быстрый ход |
Место происхождения:: | ВУСИ, КИТАЙ | Фирменное наименование:: | КМК |
Высокий свет: | катушка 2.0мм разрезая линию,катушка 2.2кв разрезая линию |
стальная катушка 6x1500 разрезая линию машину стальной катушки 0.2-2.0mm разрезая
Мы можем:
(1) помогает вам поезд ваш штат. (2) дизайн ваш завод и высчитать расход энергии. (3) отправьте инженерам для того чтобы помочь вам установить машины и натренировать ваш штат онлайн. (4) вводит высококачественных поставщиков сырья к вам Особенное извещение:
Время гарантии один год. Если вы имеете любой вопрос в работать машины, то вы можете вызвать нас или отправить электронные почты, мы разрешим проблему для вас КАК МОЖНО СКОРЕЕ.
|
Применение:
Эта линия для стальной катушки раскручивая, разрезать плиты и процесса катушки стальной разрезая
Технический параметр:
Толщина 6mm сырья максимальная, минимальная сталь толщины 2.5mm горячекатаная слабая.
Ширина материала: 800-1550mm
Вес стальной катушки: Максимальные 25 тонн
Внутренний диаметр стальной катушки: 508mm-760mm
Наружный диаметр стальной катушки: Max.1800mm
Диаметр ролика щипка: 190mm
Сила мотора сжимая ролика: 2.2kw, модель коробки передач: BWD13, тариф: 187
Скорость сжимая ролика работая: 3m/min
Грубое выравнивая количество ролика: 3, вверх по одному, дно 2.
Грубый выравнивая диаметр ролика: 125mm
Для разрезать продукты финиша, разрезающ допуск ширины: ±0.20mm
Для разрезать продукты финиша, Max.weight катушки: 15ton
Для разрезать продукты финиша, диаметр стальной катушки внутренний: 760mm
Разрезать толщину блока: 2.5~4.5mm, C245
Закрепляя петлей спецификации ямы: 5500×2200mm×2500mm Length×width×depth
Разрезать диаметр вала: 220mm
Разрезать материал вала: 40Cr
Разрезать силу главного мотора блока: 37kw (960RPM), ШЕСТЕРНЯ BOX650
Детали лезвия, прокладки, резинового кольца, видят список приложения.
Разрезать материал лезвия: H13K, твердость HRC55-58
Утиль перематывает силу главного мотора механизма: YLJ6.3KG/M
Перематывая скорость, толщина 4.5mm, максимальная 20m/min. толщина 2.5mm, максимальная скорость частоты AC 25m/min регулируемая
Перематывать сила главного мотора блока: 90kw (960rpm), коробка передач: 850
Детали размера, видят прикрепленный чертеж
Детализируйте полностью прибора:
1. Гидравлическая тележка загрузки катушки
Эта тележка может снести стальную катушку и сделать ее двинуть вверх и вниз. Каретный ведущий брус идя, вверх и вниз закончен гидравлическим цилиндром, ход тележки закончен редуктором мотора и коробки передач.

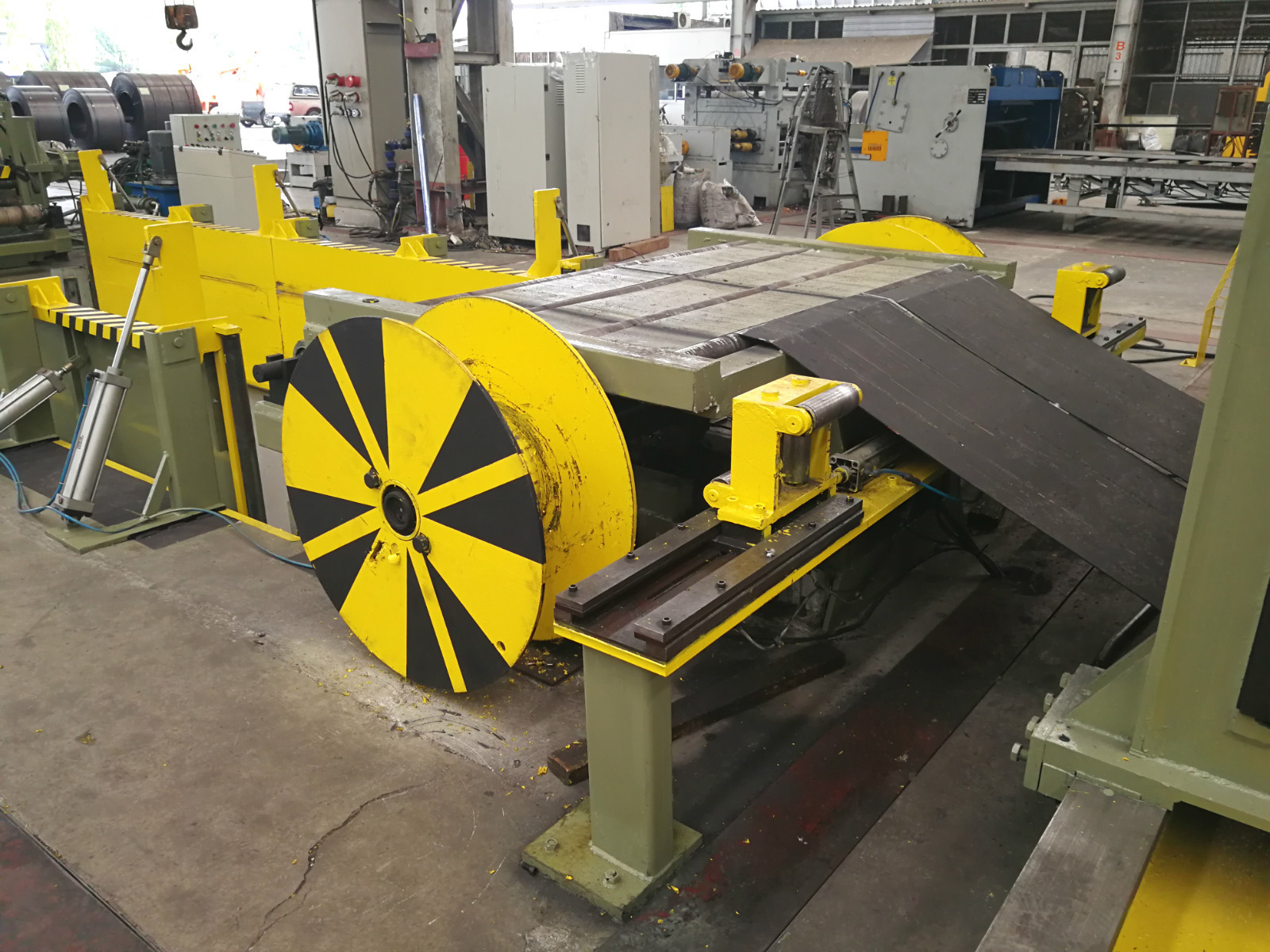

2. Гидравлическое decoiler
тип зонтика Двух-головы, включая: выведенный и правый блок,
Открытый и близкий: Гидравлический
Оно состоит из основания введенного в моду проводником, кронштейна, механизма arrester, decoiling вала и типа двух-головы зонтика.
Decoiler может двинуть слева направо и централизовать одновременно.

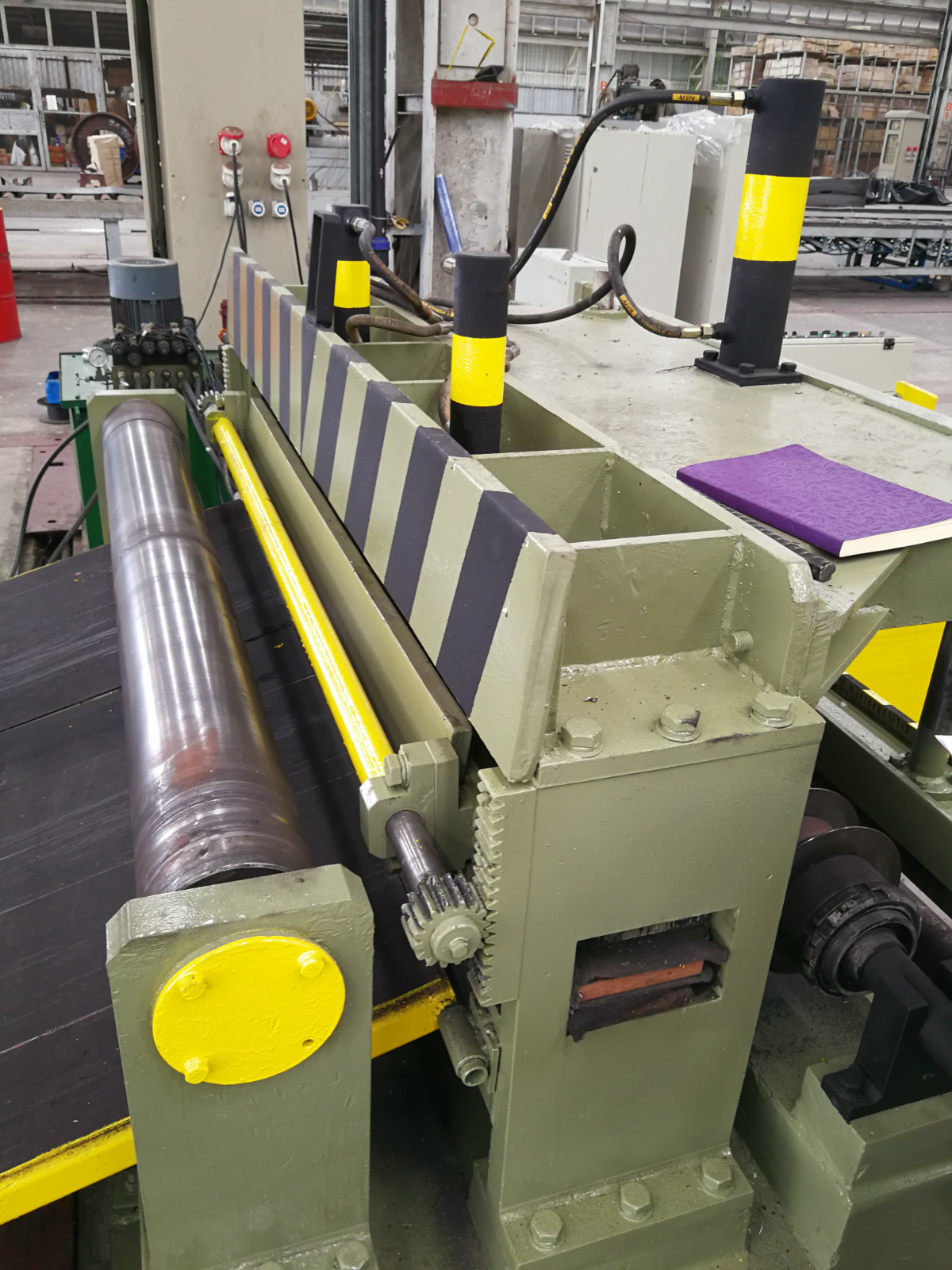

3.Light тип гидравлический пресс-проводник, голова лопаткоулавливателя, консервооткрыватель, сжимая механизм:
Оно составило рамк-введенного в моду основания, гидравлической руки пресс-проводника, гидравлического механизма лопаткоулавливател-головы, гидравлического механизма консервооткрывателя, гидравлического сжимая механизма etc.
3,1 гидравлический механизм пресс-проводника: Он состоит из гидравлической руки отжимать-проводника, колеса отжимать-проводника стального, механизма передачи wheel& цепного колеса цепного, оборудованных со скоростью pinwheel циклоиды 5.5Kw уменьшая мотор etc.
3,2 гидравлический механизм лопаткоулавливател-головы: Он состоит из раковины лопаткоулавливател-головы, гидравлического механизма etc баланса лопаткоулавливател-головы, lifting& лопаткоулавливател-головы гидравлического.
3,3 гидравлический механизм консервооткрывателя: Он состоит из штендера проводника и рукава проводника, механизма etc гидравлической прессы-down& консервооткрывателя поднимаясь.
3,4 гидравлический сжимая механизм: Он состоит из кронштейна, основания сползая блока, 2 сжимая кренов, механизма прессы-вниз lifting& верхнего крена гидравлического, частей силы, коробки передач. etc.
длина worktable 4.Tansition: 3m

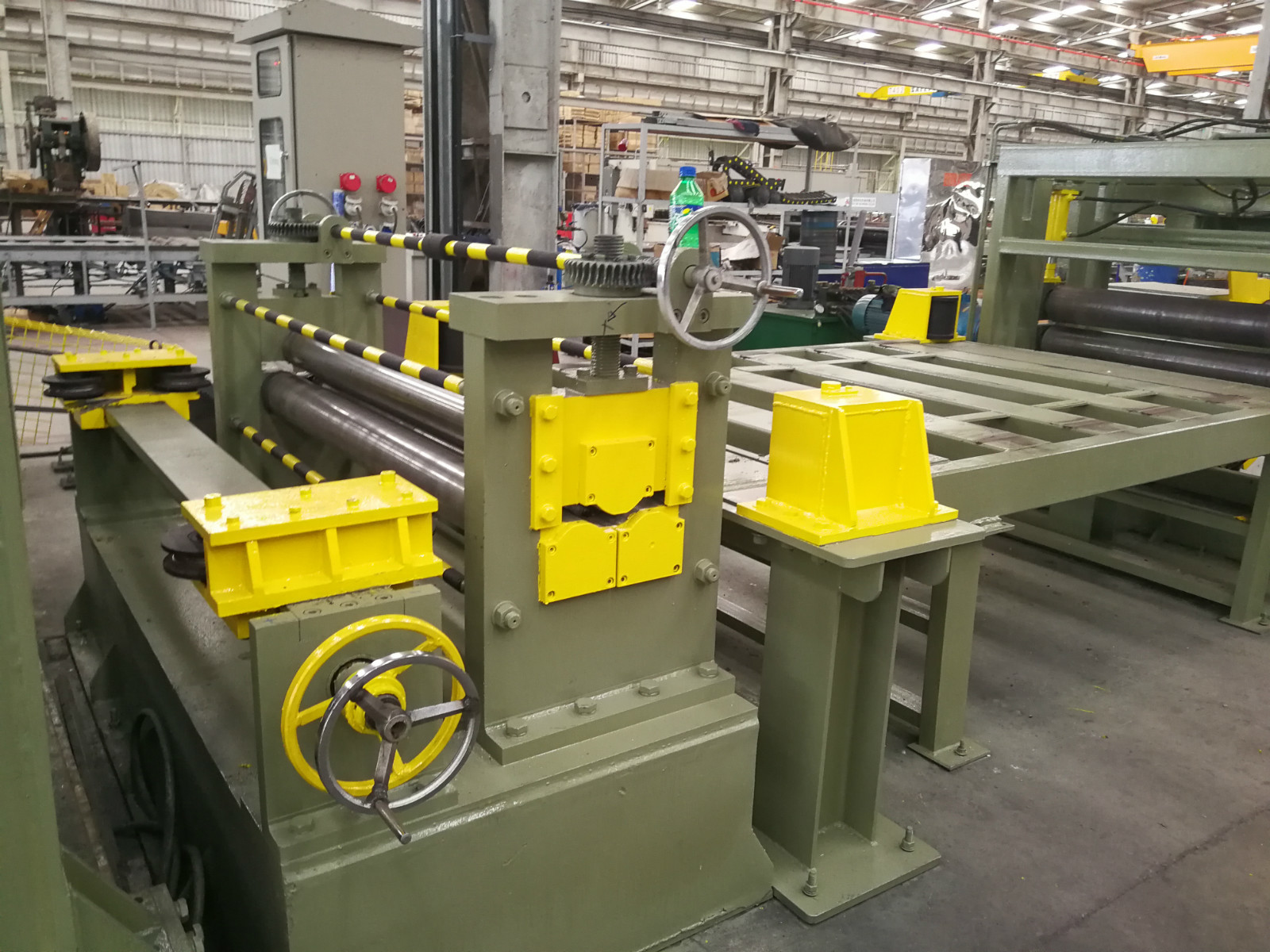

5. Грубый выравнивая блок
Грубый выравнивая блок имеет 3 ролика для выравнивать функцию. Неактивный режим.
6. Направляя прибор перед разрезать
Направляя прибор состоит из работать кронштейн, ведущий брус, механизм adjusting& дорна винта централизуя, этап активного проводника низкопробный, вертикальный механизм ролика.
Полностью прибор перед разрезая блоком.
блок 7.Slitting:
Оно состоит из основной части и части силы.
Часть силы: Она состоит из энергетической базы, decelerator, мотора AC скорост-регулируемого, случая распределения шестерни, соединения, муфты, частей соединения, всеобщей перекрестной передачи etc.
Основная часть: Она состоит из низкопробного этапа, кронштейна фиксированн-стиля, большого сползая блока вала лезвия, вала лезвия 2 части, активного кронштейна, сползая блока вала инструмента, &exit входа активного кронштейна гидравлического лезви-изменяя регулирующ механизм, mechani &press-down верхнего вала инструмента электрических поднимаясь регулируемых, etc.
8. Утиль перематывает механизм:
Оно состоит из кронштейна, перематывать вала, нося основание, 2 конуса перематывать диска, механизм передачи колеса цепного колеса chain&, редуктор, соединение, мотор etc.

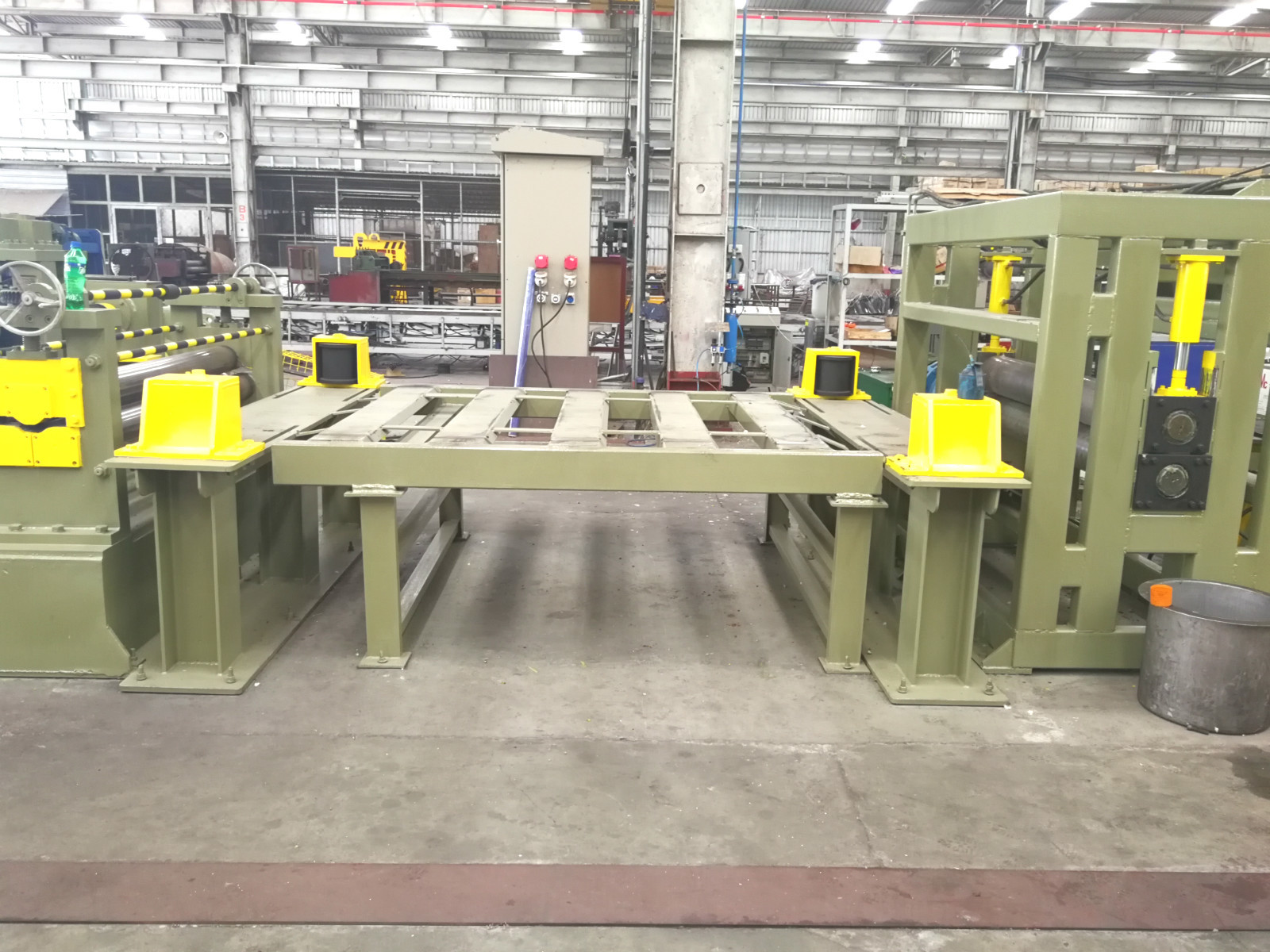

9. Закрепляя петлей worktable &transition:
Оно состоит из кронштейна, нося основание, rollerway, поддерживая плита,
Закрепляя петлей яма Length×width×depth: как технический параметр
worktable перехода, с гидравлическим цилиндром для поднимать вверх.
Оно включает левые и правые 2 части.
10. Предвыделение, механизм напряжения, механизм разъединения гидравлической прессы, плит-поддерживая механизм:
Оно состоит из низкопробного, носящ основание, пре--seperation подшипник, амортизирующ кронштейн, амортизирующ плиту, амортизируя механизм прессы-вниз lifting& плиты гидравлический, напряжение отменяя изменения кронштейна, 2 крена рефлектора напряжения, кронштейн прессы-seperation, вал прессы-seperation, прессу-seperation, механизм гидравлической прессы-down& поднимаясь, гидравлический плит-поддерживая механизм, гидравлический плит-поддерживая механизм баланса lifting&, оборудованный с листами разъединения, кустами etc прокладки нейлона.
11. Блок свивать:
Оно состоит из основания, свивающ уменьшающ случай шестерни, вал свивать, плиту свода, расширени-держа диск, раскосный механизм стягивания expansion& сползая блока, гидравлический рот схватов закрепляя механизм, механизм цилиндра масла расширения &rotatary, механизм arrester, соединение, гидравлический активный поддерживающий кронштейн, поддерживая основание, оборудованные с мотором etc AC скорост-регулируемым.
12. Гидравлическая разгружая тележка:
Эта тележка может снести отделять-катушку, гидравлическое движение и подъем, ход тележки управляется мотором четырехколесная направляющая дорожка двигает вне линию и выход.
13. Электрическая система:
Таблица центрального поста управления.
Оно состоит из шкафа, шкафа главного электрического контроля работая, ассистентского работая шкафа и другого электрооборудования. Разрезающ и мотор свивать.
Предохранение от безопасности набора оборудования, аварийная кнопка прекращения подачи энергии stop&, лампа etc дисплея машин-остановки.
Гидравлическая система 14:
Гидравлическая сила 25L/min
Включая: гидравлическая станция, клапаны, масляный бак, совместная, мягкая труба, трудная труба и так далее.
Разрезающ лезвие, прокладка, плита космоса, бочонок прокладки, список резинового кольца (не с машиной, дополнительной стоимостью потребности)
