Роботная сварочная машина для сварки пластин / CNC-машина для резки дверных рамок

Сварка робота и комбинированная машина для обрезки дверей

Модель: RW-DC120/300

Приложение:

Сварная система применяется для производства сварки сварки сварки. Благодаря общению в режиме реального времени между роботом и сварной силой, в соответствии с различными положениями сварки, чтобы получить сварку хорошего качества.

Эта машина имеет шесть основных применений в производстве столк уличного света, следующим образом:

• С ЧПУ разрезать плоскую полюс
• Позиционирование и сборка нижней пластины,
• Сварка внутренних и внешних швов между нижней пластиной и полюсом,
• Сварка
• Электрическая обрезка дверей ЧПУ
• Сварка двери

Подходит для конических полюсов, круглых полюсов, восьмиугольных полюсов, полигональных полюсов, полюсов равного диаметра

Основной параметр:

Общий макет заключается в следующем:

Собственные особенности:

1. Эта машина интегрирует шесть функций, которые могут быть выполнены за одну загрузку и разгрузку. Черт -пленку с ЧПУ. Плохая полюса, расположение и сборка опорной плиты, внутренняя и внешняя сварка между опорной плитой и полюсом, сварка жесткости нижней пластины, электрическая дверная резак и сварка дверной рамы. Поток материала и погрузка и время разгрузки между независимыми процессами значительно снижаются, и производственное пространство сохраняется.
2. При функции расширения полюса устраните зазор между внутренним отверстием опорной плиты и полюсом и плавно реализуйте автоматическую сварку
3. С функцией автоматического размещения и сварки жесткости
4. Он принимает японскую робот из кавасаки тяжелой промышленности с хорошей работой и отличным качеством.
5. Принятие известного источника сварки, хорошее качество сварки и высокая эффективность сварки
6. У позиционера большой угол поворота, который может реализовать наиболее разумную угловую сварку
7. Красивая форма сварки и высокая надежность
8. Нарезание с ЧПУ дверей легкого полюса, форма резания может быть кружкой, квадратной, прямоугольной, овальной и т. Д. Любая графика, которая может быть нарисована компьютерным CAD, может быть вырезана специальным программным обеспечением, которое поставляется с машиной.
9. Источником резки является автоматическая плазма, поэтому скорость резки будет очень быстрой, а разреза будет гладкой и круглой
10. Из -за использования источника плазмы PowerMax PowerMax и режущегося пистолета, разрыв обрезка является относительно невелико, а кусочки можно использовать в качестве дверных крышек
11. После того, как электрическая дверь разрезана, если дверная рама должна быть сварена, робот может завершить автоматическую сварку дверной рамы. И сварка дверной рамы должна быть оснащена функцией лазерного позиционирования
12. Вся машина разработана в виде односторонней сборочной линии. Полюсы сложены на левой стороне машины. Оператор может перемещаться по одному вправо, чтобы завершить сварку, а сварные столбы сложены справа. Полюс движется и поднимается, не требуется крана, а интенсивность труда оператора низкая
13. Сэкономить много затрат на рабочую силу
14. Может адаптироваться к долгим часам работы в течение дня

Опционные элементы:

Плазма с разрезанием двери: гипертерерский PowerMax45, максимальная толщина предположения 8 мм.

Вариант: Hypertherm PowerMax65, максимальная толщина предложения 12 мм.

Максимальный диаметр полюса составляет 400 мм, а квадратная трубка максимальный размер 350x350, внутренний диаметр электрического патрона 620 мм,

Подходит для 5G тяжелого полюса (как 500 кг), макс. Диаметр 700 мм, или квадратная пластина 700x700 мм

3. Плоская поверхностная резка + резка типа трубы (4 оси)

4. На квадратной трубе есть 2 жесткости с одной стороны. Требуется устройство жесткости, которое можно перемещать вверх и вниз, подходит для различных позиций жесткости
5. Функция позиционирования лазера настроена для сварки позиции и размера деталей. Последовательность плохая, примерно на 1 мм. Поскольку приобретенная дверная рама имеет одинаковый размер, рекомендуется, чтобы сварная дверная рама была оборудована функцией лазерного позиционирования.
6. Если небольшая конечная позиция представляет собой квадратную трубку, малая конечная опора не может быть повернута, а тип поддержки должен быть изменен. Добавьте 12-метровую направляющую рельс и подвижную поддержку небольшого конца, чтобы повысить точность резки и сварки. Он подходит для круглых столбов, квадратных трубок и восьмиугольных столбов. Небольшая конечная поддержка - это сервоприводное синхронное вращение. Таким образом, больше не нужно делать приспособление для инструментов, которое превращается в квадратный к круглым.
7. Инструмент расширения полюса
8. жесткий инструмент
9. Запасные части для робота сварки
10. Запасные части для резки плазмы
11. Сетевая система производственных данных, машина подключена к Интернету в семинаре клиента,

Функция (1):

может предоставить данные управления производством: вовремя питания, время сварки, время резки, не сварки, количество производства и т. Д.

Функция (2):

После того, как машина подключена к Интернету, поставщик машины может помочь клиенту в удаленной диагностике неисправности и настройке удаленной параметров. Удобно для клиентов быстро возобновить производство.

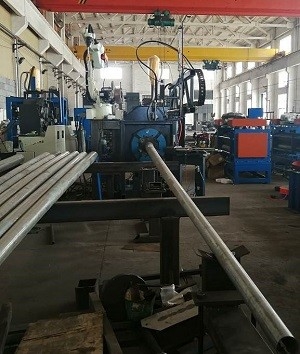

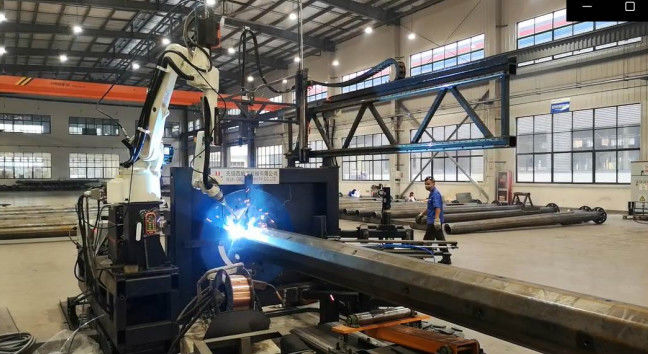

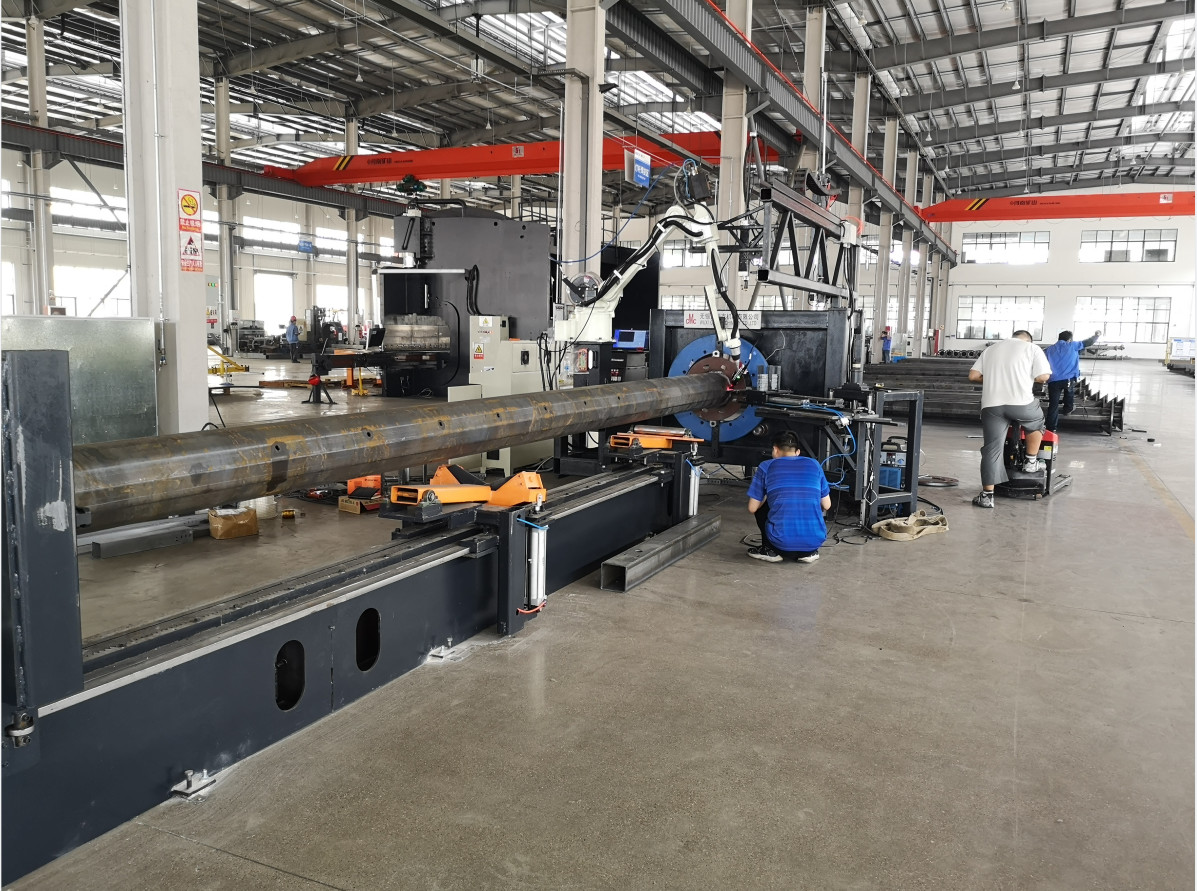

Подобные фотографии

Робот -сварочная система

1. Кавасаки робот BA006N (японский бренд)

BA Series - это серия роботов, разработанных для сварки специально. Он предназначен специально для сварки. Его легко работать и может достичь квалифицированной сварки с помощью простой учебной операции. На подготовленном устройстве установлен экран с сенсорным ЖК -дисплеем с отличным визуальным эффектом и легкой работой. Машина сварки робота нуждается только в кабельном соединении, может классифицировать условия сварки хранения и один вызов ключа.

Роботы серии Kawasaki BA используют шкаф управления E01, компактную форму, подходящую систему эксплуатации, богатые функции, легкое обслуживание и высокая масштабируемость. 6,5 -дюймовый цвет ЖК -экрана, сенсорный экран 640 x 480 пикселей. Подсветка используется, чтобы облегчить ЖК -экран. Операционная система принимает Windows CE. Выпадающее меню используется для оконного дисплея, что делает процесс редактирования простым и легким

Диапазон действия

Введение Профилак с сварочной факел

Система сварки 350 сварки представляет собой сварку CO2, который обычно используется для дуговой сварки в Азии.

Система сварки сварки сварки с заменой оружия имеет преимущества высокого номинального значения и высокого рабочего цикла: интеллектуальный интерфейс может реализовать функции быстрого обслуживания и повторяемого позиционирования и сократить время простоя

Система сварочного оружия имеет множество шей и держателей для всех общих машинных соединений на выбор.

Преимущество

(1) Типичный дизайн сварки CO2 CO2

(2) Заменяемая шея для оружия может сократить простоя оборудования и снизить расходы на техническое обслуживание и ремонт

(3) Оптимальные характеристики температуры обеспечивают длительный срок службы изношенных деталей

(4) Высококачественные кабельные сборки обеспечивают длительный срок службы системы

(5) Структура прочной сварки может достичь высокой стабильности столкновения
