Машина для резки длины легкого полюса Q235A Резание и резка по длине

Линия резки на длину для светового столба модели CTLA8x1800

(полностью автоматический тип, 4 уровня выравнивания)

Технический параметр

• Толщина материала:3mm-8mm для Q235A (Q345=6mm,) горячо прокатанная мягкая сталь, ((ST52=6mm)
• Ширина материала: 800-1800 мм
• Масса стальной катушки: максимум 30 тонн
• Внутренний диаметр стальной катушки:Φ508mm-Φ760mm
• Скорость выравнивания: 5 - 15 м/мин
• Количество выровняющих роликов: 13
• Диаметр выровняющих роликов: 144 мм
• Расстояние ролика выравнивания: 150 мм
• Материал выровняющего ролика: GCr15
• Твердость выровняющего ролика: HRC55-58
• Поддерживающее устройство на ролике: 3 единицы
• Диаметр подшипника: 150 мм
• Диапазон длины для шкалы: 2000-12000 мм в соответствии с требованиями
• Толерантность длины резки: ± 15 мм (на основе 8 м длины пластины)
• Мощность основного двигателя выравнивания: 45 кВт, 960 оборотов в минуту
• Машина для стрижки: 8 ммx2500 мм
• Угол вращения стригущей машины: Максимально 1,5 градуса.
• двойной и конический режущий скорость 15 м/мин.
• Мощность основного двигателя для резки 11kw
• Скорость движения: 15 м/мин, регулируемая
• Материал режущего лезвия: H13k
• Диаметр режущего лезвия: 310 мм
• Коническая резка Диаметр зажимания рулонов: 310 мм
• Максимальная внутренняя ширина двойной режущей установки: 1800 мм
• Максимальная внутренняя ширина конической режущей установки: 2400 мм
• Ширина площади для машины:около 7000 мм

Специальные характеристики:

Полностью автоматический тип, если у вас есть правильная ширина для столба, длина контролируемая CNC, коническое резка с автоматизацией, коническая пластина разгрузка и складирование автоматическая система.

С двумя лезвиями типа двойной режущей установки и конической режущей установки.

(Примечание: автоматическая система накладывания для пластины менее 6 мм, легкой столбиковой пластины)

Применение:

Он предназначен для раскрутки материала из легкого полюса, выравнивания, резки, резки краев и резки конических процессов, чтобы получить одну сторону небольшой ширины, одну сторону большой ширины стальной пластины.

Подробная информация об устройстве

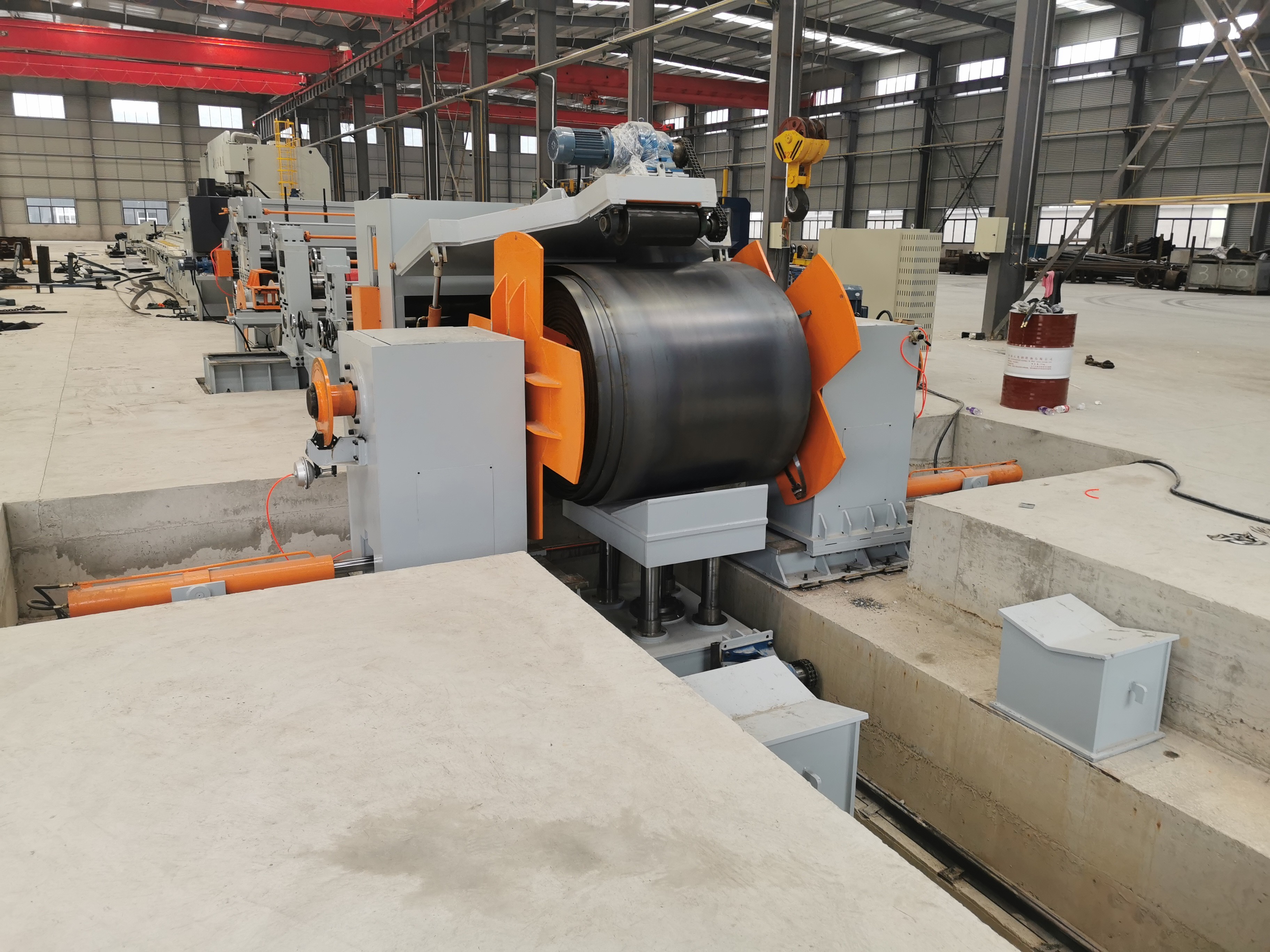

1Стальной катушкой загружают коляску

Вверх и вниз: гидравлические

Горизонтальное движение: моторизованное

2. Гидравлический двухголовый декоулер типа зонтиков:

Включая:левый и правый блок,

с тормозами, которые придают оси вращающее напряжение.

Открытие и закрытие: гидравлические

3Гидравлическое прессование и направление, гидравлическое устройство лопаты, приспособление для зажимания

Он состоит из рамы, гидравлического прессового и направляющего устройства, гидравлического устройства лопаты, зажимного ролика и системы двигателя и т.д.

• Гидравлическое прессовое и направляющее устройство:

Он состоит из гидравлической прессовой и направляющей руки, прессового и направляющего колеса, коробки передач, мотора и т.д.

• Устройство гидравлической лопаты:

Он состоит из гидравлического устройства сжатия лопаты, расходного устройства, гидравлического устройства и т.д.

• Гидравлическое зажимающее устройство

Он состоит из слайда, 2 ролика, гидравлического устройства, рамы и т.д.

• Мощная часть гидравлического зажимателя

Он состоит из двигателя переменного тока, коробки передач, группы шпинделя и соединителей, подшипника подшипника, одного универсального соединения и т.д.

4. Средний валовой рабочий стол

5. Устройство управления

Он состоит из гильдианской рамы, подвижной плоской плиты, устройства регулировки направления, вертикального наклонного колеса.

6. Уровняющее устройство: ((четырехслойный тип)

Это основное оборудование этой линии, которое разделено на энергетическую часть и хост-часть.

Мощная часть состоит из электростанции, замедлителя, регулируемой скорости двигателя переменного тока, электрического шкафа переменного тока ((двигатель частоты двигателя переменного тока), сцепления, распределяющего питание корпуса, ремень колеса, ремень,универсальное соединение и тормоз YWZ, и т.д.

Домашняя часть состоит из нижней подставки, рамы, подставки оси, подставки скользящей оси, выровняющего ролика, верхней поддерживающей рамы, подставки колеса, поддерживающего колеса,электрическое устройство для подъема и прессования, сопровождаются 2 шт. прессового мотора, ручной смазочного насоса.

Характеристика этой машины:

Он принял распределяющий мощность случай, каждый ролик выравнивания соединены с универсальным перекрестным сцеплением, вверх и вниз ролик выравнивания являются оба активны, линейная скорость является последовательностью,так трения между поверхностью ролика и пластины уменьшится, что может привести к эффективности выравнивания.

Есть два набора роликовых подшипников с обеих сторон оси выравнивания, один набор плоского толкающего подшипника, используемого для уменьшения трения и предотвращения осевого либрирования, что может повысить эффективность.

На станке установлены две группы подъемных колес, в которых можно регулировать вверх и вниз, переднюю и заднюю стороны.Он использовался для поддержки главного ролика и увеличения твердости ролика и быстрого выравнивания эффективностиПодшипник на подъемном колесе запечатан, что может предотвратить попадание оксидной шлаки в подшипник.

Машина принимает червяков и червяков, большой торсионный на регулировке биполярного замедления и нажатия, тяжелой мощности нажатия,он мог регулироваться индивидуально и синхронно для подъема и нажатия вниз, и настроить ручную микрорегуляцию.

Выровняющий ролик - это среднечастотная индукционная тушение, более глубокий уровень, который может избежать сжигания подшипника при нехватке масла и может продлить срок службы машины.

Главные компоненты вибрируют с помощью продвинутого вибратора на родине, который может разрушать напряжение и уменьшить изгиб.Двигатель - это двигатель с регулируемой скоростью постоянного тока.Сопровождать пластинку Eurotherm, которая может сократить время подъема и торможения ((две трети торможения времени короче, чем обычные) и быстро выравнивания эффективности.

7Машина для резки вращающегося типа:

В том числе:Гидравлическая сдвижная сдвижная Q12Y-6*2000.

Сдвиг может быть повернут на 3 градуса, чтобы быть подходящим для резки легкой столбной пластины.

После стрижки, пластина будет параллелограмм, таким образом, уменьшает материал отходов и быть легким для следующего процесса производства светового столба

8- Стол подъемный по длине столба + коляска с автоматическим устройством:

В передней части двойного режущего устройства находится коробка, предназначенная для управления размером режущей прямой и прямоугольной пластины.Изменив положение заглушки на коляске для управления размером прямоугольной пластины .

Коляска с моторизованным приводом, она может перемещаться в нужное положение на столе в соответствии с длиной столба.

Столовой ролик с моторным приводом, когда ролик погружается на мотор, пластина может перемещаться на режущий блок и не нужно толкать пластину вручную.может управляться двигателем и цепной системой, также может перемещать пластину вручную для регулировки пластины.

Как на коляске, так и в переднем режущем устройстве, есть пневматическое устройство для отталкивания пластины, чтобы остановиться, чтобы получить правильное измерение прямоугольной пластины.

9Устройство для подъема пластин.

Это устройство включает в себя два пневматических цилиндра, и его можно перемещать в разное место в зависимости от длины пластины.

Когда пластина достигнет передней части режущего устройства, пластина будет остановлена, это устройство поднимет пластину, чтобы коляска могла зажимать и перемещать пластину.

• Двухгранный режущий блок.

Двухгранная режущая машина основана на принципе резки проката для резки стального листа.

Это для разрезания обрезного края горячо прокатаной стальной пластины, чтобы получить точную ширину для светового столба.

Включая: две пары зажимающих роликов, мотор, коробка передач, четыре лезвия

Вверх и вниз два шрубовых ролика с двумя парами режущих лезвиев.

винтовые ролики легко регулировать режущее лезвие в любом положении для резки любой формы пластины.

11.Подъемный стол по длине полюса + коляска с автоматическим устройством:

В передней части режущего устройства находится коробка, предназначенная для управления степенью резки конуса.

Доли с моторизованным приводом, он может двигаться в правильном положении на столе в соответствии с длиной столба и зажимать пластину, чтобы получить правильное направление движения пластины.

Столовой ролик с моторным приводом, когда ролик погружается на мотор, пластина может перемещаться на режущий блок и не нужно толкать пластину вручную.может управляться двигателем и цепной системой, также может перемещать пластину вручную для регулировки пластины.

Как на коробке, так и на переднем устройстве резки конуса имеются пневматические устройства для остановки толкательной пластины для получения правильного угла резки конуса.

12Устройство для подъема пластин.

Это устройство включает в себя два пневматических цилиндра, и его можно перемещать в разное место в зависимости от длины пластины.

Когда пластина достигнет передней части режущего устройства, пластина будет остановлена, это устройство поднимет пластину, чтобы коляска могла зажимать и перемещать пластину.

13Устройство для резки конусов

Машина для резки конусов основана на принципе резки проката для резки стального листа и получения трапециевой пластины с определенной скоростью конуса.

Включая: две пары зажимающих роликов, мотор, коробка передач, зажимающие ролики вверх и вниз, два лезвия,

Вверх и вниз два шрубовых ролика с одной парой режущих лезвиев.

винтовые ролики легко регулировать режущее лезвие в любом положении для резки любой формы пластины.

14Стол для поддержания конической плитки

15Автоматическая система разгрузки и складирования конической пластины

Есть два пневматических зажимающих ролика. Нижний зажимающий ролик с моторным приводом, когда ролик погружается мотором, коническая пластина может двигаться далеко от режущего устройства.Когда тарелка перестала двигаться, поднимающийся ролик поднимется и даст место для разгрузки пластины.

Под столом, это 12 единиц пневматического устройства разгрузки. Они могут подняться с середины стола, затем две части конической пластины будет скользить на обе стороны стоянки складирования.

16Электрическая система:

Центральный стол управления.

Для двойного резания и конического резания также ПЛК, инвертор с приводом переменного тока имеют особенность быстрого ответа и хорошей активности, которые могут эффективно контролировать скорость ходьбы коляски.

17 Гидравлическая система:

Гидравлическая мощность 25 л/мин

В том числе:гидравлическая станция, клапаны, нефтяной бак, соединение, мягкая труба, жесткая труба и т.д.

18Пневматическая система:

Для коляски и столового сцепления, подъемника, устройства разгрузки пластин и т.д.

19.Возможность:

Дополнительное выравнивающее устройство после конической резки.

Освободите нагрузку на стальную пластину, и легко для следующего процесса.

(этот блок подходит для толщины менее 6 мм пластинки для уличного светильника)

20. Вариант: Плита офлайн системы

(После того, как пластины были разрезаны на длину, система может переместить пластину на сторону машины.)
