Модельная катушка 6кс1500 960РПМ стальная разрезая линию

Подробная информация о продукте:
Место происхождения: Укси, Китай
Фирменное наименование: CMC
Номер модели: 6кс1500
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: According to the machine requirements
Упаковывая детали: Обнаженная фигура
Время доставки: Согласно требованиям
Условия оплаты: Т/Т, Л/К
Поставка способности: Согласно обстановке на данный момент

Подробная информация

Условие:: Новый Материал трубы:: Нержавеющая сталь
Применение:: Труба энергоснабжения Напряжение тока:: 220/380/415/440в
Фирменное наименование:: КМК Имя:: машина стальной катушки разрезая
Высокий свет:

сталь машины слиттер 960РПМ

,

катушка 6мм разрезая линию

Характер продукции

Стальная модель разрезая машины катушки: 6x1500





Описание:

Стальная загрузка катушки, decoiling стальная катушка, разрезающ плиту, и блок свивать и разгружать.





Применение:

Эта линия для стальной катушки раскручивая, разрезать плиты и процесса катушки стальной разрезая





Технический параметр:

  1. Толщина 6mm сырья максимальная, минимальная сталь толщины 2.5mm горячекатаная слабая.

  2. Ширина материала: 800-1550mm

  3. Вес стальной катушки: Максимальные 25 тонн

  4. Внутренний диаметр стальной катушки: 508mm-760mm

  5. Наружный диаметр стальной катушки: Max.1500mm

  6. Диаметр ролика щипка: 190mm

  7. Сила мотора сжимая ролика: 2.2kw, модель коробки передач: BWD13, тариф: 187

  8. Скорость сжимая ролика работая: 3m/min

  9. Грубое выравнивая количество ролика: 3, вверх по одному, дно 2.

  10. Грубый выравнивая диаметр ролика: 125mm

  11. Для разрезать продукты финиша, разрезающ допуск ширины: ±0.20mm

  12. Для разрезать продукты финиша, Max.weight катушки: 15ton

  13. Для разрезать продукты финиша, диаметр стальной катушки внутренний: 760mm

  14. Разрезать толщину блока: 2.5~4.5mm, C245

  15. Закрепляя петлей спецификации ямы: 5500×2200mm×2500mm Length×width×depth

  16. Разрезать диаметр вала: 220mm

  17. Разрезать материал вала: 40Cr

  18. Разрезать силу главного мотора блока: 37kw (960RPM), ШЕСТЕРНЯ BOX650

  19. Детали лезвия, прокладки, резинового кольца, видят список приложения.

  20. Разрезать материал лезвия: H13K, твердость HRC55-58

  21. Утиль перематывает силу главного мотора механизма: YLJ6.3KG/M

  22. Перематывая скорость, толщина 4.5mm, максимальная 20m/min. толщина 2.5mm, максимальная скорость частоты AC 25m/min регулируемая

  23. Перематывать сила главного мотора блока: 90kw (960rpm), коробка передач: 850

  24. Детали размера, видят прикрепленный чертеж



Детализируйте полностью прибора:

1. Гидравлическая тележка загрузки катушки

Эта тележка может снести стальную катушку и сделать ее двинуть вверх и вниз. Каретный ведущий брус идя, вверх и вниз закончен гидравлическим цилиндром, ход тележки закончен редуктором мотора и коробки передач.

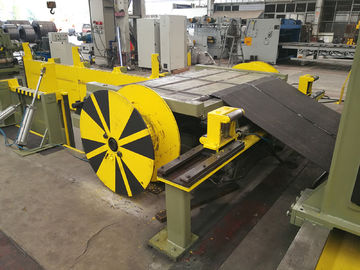

2. Гидравлическое decoiler

тип зонтика Двух-головы, включая: выведенный и правый блок,

Открытый и близкий: Гидравлический

Оно состоит из основания введенного в моду проводником, кронштейна, механизма arrester, decoiling вала и типа двух-головы зонтика.

Decoiler может двинуть слева направо и централизовать одновременно.



3.Light тип гидравлический пресс-проводник, голова лопаткоулавливателя, консервооткрыватель, сжимая механизм:

Оно составило рамк-введенного в моду основания, гидравлической руки пресс-проводника, гидравлического механизма лопаткоулавливател-головы, гидравлического механизма консервооткрывателя, гидравлического сжимая механизма etc.



3,1 гидравлический механизм пресс-проводника: Он состоит из гидравлической руки отжимать-проводника, колеса отжимать-проводника стального, механизма передачи wheel& цепного колеса цепного, оборудованных со скоростью pinwheel циклоиды 5.5Kw уменьшая мотор etc.



3,2 гидравлический механизм лопаткоулавливател-головы: Он состоит из раковины лопаткоулавливател-головы, гидравлического механизма etc баланса лопаткоулавливател-головы, lifting& лопаткоулавливател-головы гидравлического.



3,3 гидравлический механизм консервооткрывателя: Он состоит из штендера проводника и рукава проводника, механизма etc гидравлической прессы-down& консервооткрывателя поднимаясь.



3,4 гидравлический сжимая механизм: Он состоит из кронштейна, основания сползая блока, 2 сжимая кренов, механизма прессы-вниз lifting& верхнего крена гидравлического, частей силы, коробки передач. etc.



4.Tansition worktable, длина длины: 3m



5. Грубый выравнивая блок

Грубый выравнивая блок имеет 3 ролика для выравнивать функцию. Неактивный режим.



6. Направляя прибор перед разрезать

Направляя прибор состоит из работать кронштейн, ведущий брус, механизм adjusting& дорна винта централизуя, этап активного проводника низкопробный, вертикальный механизм ролика.

Полностью прибор перед разрезая блоком.

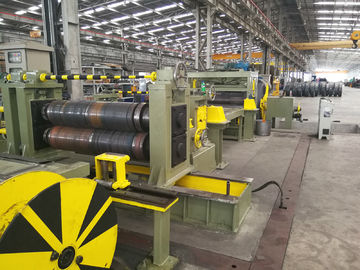

7. Разрезать блок:

Оно состоит из основной части и части силы.

Часть силы: Она состоит из энергетической базы, decelerator, мотора AC скорост-регулируемого, случая распределения шестерни, соединения, муфты, частей соединения, всеобщей перекрестной передачи etc.



Основная часть: Она состоит из низкопробного этапа, кронштейна фиксированн-стиля, большого сползая блока вала лезвия, вала лезвия 2 части, активного кронштейна, сползая блока вала инструмента, &exit входа активного кронштейна гидравлического лезви-изменяя регулирующ механизм, mechani &press-down верхнего вала инструмента электрических поднимаясь регулируемых, etc.



8. Утиль перематывает механизм:

Оно состоит из кронштейна, перематывать вала, нося основание, 2 конуса перематывать диска, механизм передачи колеса цепного колеса chain&, редуктор, соединение, мотор etc.

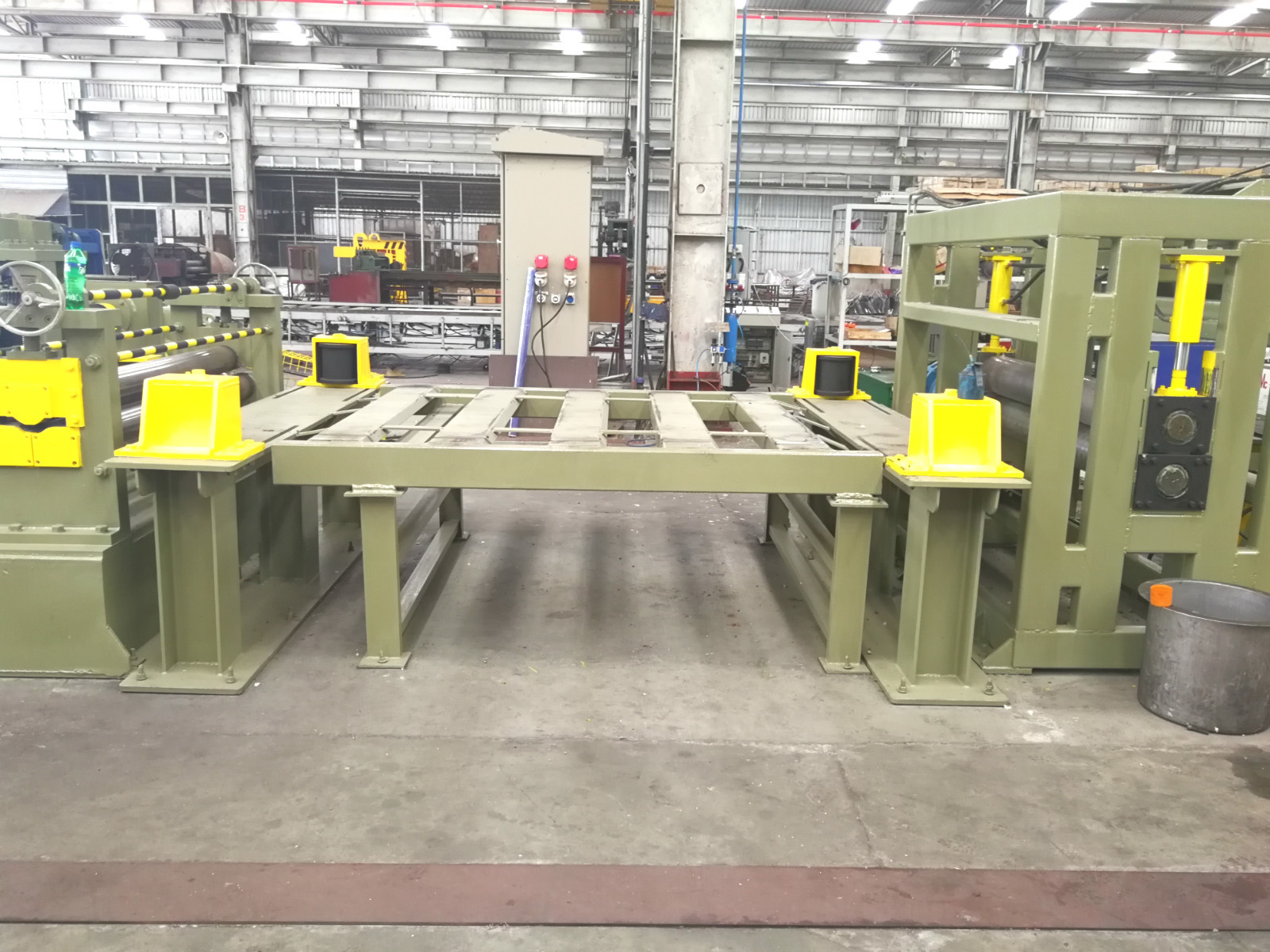

9. Закрепляя петлей worktable &transition:

Оно состоит из кронштейна, нося основание, rollerway, поддерживая плита,

Закрепляя петлей яма Length×width×depth: как технический параметр

worktable перехода, с гидравлическим цилиндром для поднимать вверх.

Оно включает левые и правые 2 части.



10. Предвыделение, механизм напряжения, механизм разъединения гидравлической прессы, плит-поддерживая механизм:

Оно состоит из низкопробного, носящ основание, пре--seperation подшипник, амортизирующ кронштейн, амортизирующ плиту, амортизируя механизм прессы-вниз lifting& плиты гидравлический, напряжение отменяя изменения кронштейна, 2 крена рефлектора напряжения, кронштейн прессы-seperation, вал прессы-seperation, прессу-seperation, механизм гидравлической прессы-down& поднимаясь, гидравлический плит-поддерживая механизм, гидравлический плит-поддерживая механизм баланса lifting&, оборудованный с листами разъединения, кустами etc прокладки нейлона.



11. Блок свивать:

Оно состоит из основания, свивающ уменьшающ случай шестерни, вал свивать, плиту свода, расширени-держа диск, раскосный механизм стягивания expansion& сползая блока, гидравлический рот схватов закрепляя механизм, механизм цилиндра масла расширения &rotatary, механизм arrester, соединение, гидравлический активный поддерживающий кронштейн, поддерживая основание, оборудованные с мотором etc AC скорост-регулируемым.



12. Гидравлическая разгружая тележка:

Эта тележка может снести отделять-катушку, гидравлическое движение и подъем, ход тележки управляется мотором четырехколесная направляющая дорожка двигает вне линию и выход.



13. Электрическая система:

Таблица центрального поста управления.

Оно состоит из шкафа, шкафа главного электрического контроля работая, ассистентского работая шкафа и другого электрооборудования. Разрезающ и мотор свивать.

Предохранение от безопасности набора оборудования, аварийная кнопка прекращения подачи энергии stop&, лампа etc дисплея машин-остановки.



Гидравлическая система 14:

Гидравлическая сила 25L/min

Включая: гидравлическая станция, клапаны, масляный бак, совместная, мягкая труба, трудная труба и так далее.

Разрезающ лезвие, прокладка, плита космоса, бочонок прокладки, список резинового кольца (не с машиной, дополнительной стоимостью потребности)
