Модель гидравлического тормоза для печатных прессов с ТАНДЕМом CNC: 2-WE67K-400/7000

April 11, 2025

ГИДРАУЛИЧЕСКИЙ ТАНДЕМНЫЙ СНИМКАЛЬНЫЙ ПРЕСС-БРЕК

Модель: 2-WE67K-400/7000

Применение: изготовление светового столба и высокой мачты

Технические характеристики
1	Тип		МногоЯ-машина тандемная гидравлическая электрическая CNC - гидравлический синхрон
2	Рабочая сила		2х400 тонн
3	Длина таблицы		2X7000 мм
4	расстояние между кадрами		5600 мм
5	Глубина горла		950 мм
6	Открытая высота		970 мм
7	Инсульт		320 мм
8	Работа Скорость	Разгрузка	60 мм/с
		Работа	7 мм/с
		Возвращение	60 мм/с
9	Главный двигатель		2х30кВт
10	Система с ЧПУ		Тип: DELEM DA53T Delem Co., Нидерланды 2 (Y1,Y2)+система кронирования стола
11	Инструмент		Смотрите следующую страницу Таблицасмеха)Никальная коронационная система
12	Печать в баллонах		Тип NOK или SKF
13	Гидравлические компоненты		BOSCH-Rexroth, Германия
14	Гидравлический насос		Сунни (HYTEK)СШАмарки made in China
15	Линейный растерный датчик отображения		FAGAR, СПАЙНИЯ
16	Основные электрические элементы в шкафу		Шнайдер,ФранкиБренд
17	вес		2x50000 кг
18	Общий размер ((мм) LxWxH		2x7200x2710x5696 Высота над полом: 4500 Общая длина с боковой системой разгрузки: 17500 Общая ширина с передней опорой:4040
19	Упаковка:		Машина будет демонтироваться во время транспортировки.

Подробная информация об инструментах прессового тормоза

С 1	Один держатель инструментов толщиной 18 мм, подходящий для уличного столба. L=14В метров
Вариант 1	один инструмент установки, для восьмиугольного уличного столба, минимум 60 мм ОД восьмиугольный конический световой столб L=14В метров
Вариант 2	Один набор из многообразных V-поверхностных штифтов, для восьмиугольного уличного столба и высокого столба мачты 150х150 14 метров
Вариант3	Двойной конический конический инструмент скорость конуса 11/1000 (диаметр 60 ~ 236), 13/1000 (диаметр 60 ~ 268), толщина столба: 3 ~ 4 мм 7 раз формирующий тип конического инструмента Подходит для конического столба tобщая длина формы 16Счетчики, тип секции,
с4	Коническая поддержка инструмента с обеих сторон, 6,5 м, для большой стороны инструмента

Вариант5	Тип толкания Система боковой разгрузки легкого столба
Вариант6	Функция дистанционной диагностики. TПоставщик машин может помочь клиенту в дистанционной диагностике неисправностей и дистанционной настройке параметров.
Вариант7	Система автоматического изгиба светового столба В том числе: А.Торговая тележка для поддержания стальной пластины В.Грузовой кран В.Боковые ролики и стойки для поддержания стальных пластин Д.Система подачи плит с ЧПУ Э.Устройство боковой позиции Ф.Расширение системы боковой разгрузки Г.Система разгрузки с боковой стороны столба и стойка хранения
Вариант8	Запчасти (для 400 модель в тонну)

Основное исполнение:

Y1...Ось Y2 -- -- -- Две линейные весы, установленные по обе стороны барабана для управления цилиндрами.
РамочнаяМашина состоит из резервуара, рабочего стола, левого и правого корпусов и барабана.

Так что он имеет высокую прочность и хорошую жесткость

Рабочий принцип синхронизации

Прессовый тормоз Принимает электрико-гидравлический пропорциональный клапан для обеспечения синхронизации обоих цилиндров.Пропорциональный клапан производится компанией BOSCH-Rexroth с очень хорошими характеристиками, такими как небольшое трение между парами механического действия, тонкий электронный усилитель и электрический магнит с высокой силой управления и непрерывным действием.Есть два растровых дисплея с обеих сторон машины, чтобы получить сигнал о положении барабана непрерывно и подавать сигнал обратно в систему управления, то система управления будет управлять электро-гидравлический клапан, чтобы сделать две цилиндры синхронизации на одной машине.

Другие Поскольку растровые дисплеи установлены на ¥C ¥ пластинах, а не на корпусных пластинах непосредственно, отклонение рам и рамы при работе не повлияет на его точность измерения и управления
Около двух единиц синхронизации рабочий принцип:

Если вам нужно, чтобы два блока работали вместе, просто нужно повернуть переключатель на положение синхронизации на панели управления главного блока.Оба сигнала позиции устройства будут отправлены в систему управления CNC (система Delem), и выходный сигнал от системы CNC будет отправлен в пропорциональный клапан и клапан предварительного заполнения.скорость нажатия и скорость возврата для поддержания двух единиц синхронизации с высокой точностью

Через компьютер...Оператор может общаться с машиной. Компьютер имеет несколько языков обслуживания, вычисляет и регулирует силу изгиба автоматически.точка изменения скоростиУдары (Y1, Y2) барабана могут делать небольшой наклон для удовлетворения особых требований пользователя.
Оборудована хорошей системой руководства, системой измерения положения и системой гидравлического баланса для удовлетворения требований полной длины работы и эксцентрической работы.
Рабочий стол компенсационное устройство принято для компенсации отклонения машины при работе, чтобы обеспечить точность рабочего куска
Поверхность цилиндра имеет хорошее износ и тепловой обработки, поэтому он имеет хорошую смазку и долгий срок службы

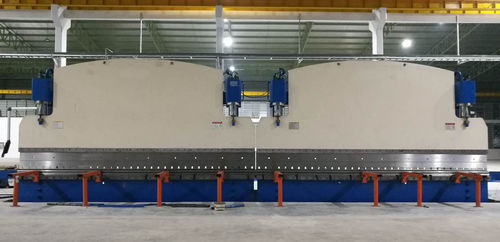

Передняя часть машины

последний случай компании о Модель гидравлического тормоза для печатных прессов с ТАНДЕМом CNC: 2-WE67K-400/7000 0

последний случай компании о Модель гидравлического тормоза для печатных прессов с ТАНДЕМом CNC: 2-WE67K-400/7000 1

SИдея машины

последний случай компании о Модель гидравлического тормоза для печатных прессов с ТАНДЕМом CNC: 2-WE67K-400/7000 2

последний случай компании о Модель гидравлического тормоза для печатных прессов с ТАНДЕМом CNC: 2-WE67K-400/7000 3

Side система разгрузки
