HM1200/12000 закрыло сварочный аппарат для поляка Highmast, Monopole, поляка связи 5G

СУПЛЕННЫЙ СНИМКОВЫЙ ПОЛ- СВЕДНИК,

Модель: HM1200/12000

Проектирован для высокого мачты, монополя, 5G-связи

Диаметр: 300-1200 мм, толщина: 5-14 мм, длина: 1200 мм

Стандартная однодуговая однопроводная сварная машина с погруженной дугой

опционально: двойная дуговая двойная проволочная сварочная машина ((для большой толщины)

Сфера применения: подходит для продольной автоматической сварки с закрытием полюсов средних размеров большой длины, таких как полюс 5G, монопол, полюс высокого мачты

CNC POLE SHUT-WELDING MACHINE, он подходит для одной оболочки или двух оболочек типа полигонального и кругового конического полюса ((Конический полюс). это автоматическая линия сварки,конструкция типа порта фиксирована и имеет систему сварки, V-образный полный столб длины колёса ((рабочий стол) с сервомотором для регулируемой скорости движения, Гидравлический цилиндр толкает зажимающее колесо, чтобы закрыть столб и делать сварку одновременно.

Для двух швов, когда завершается сварка первого шва, нижний ролик поднимается и поворачивает столб в другое положение шва, чтобы начать сварку второго шва.

Специальные характеристики:

1. Автоматическое регулирование с помощью ЦСК, система с помощью ЦСК, с изменением диаметра столба, автоматически регулировать давление, автоматически регулировать положение ступни нажатия,автоматически совпадает со скоростью питания и положением, держать сварный шва всегда в закрытом состоянии, чтобы обеспечить плавное сварение.

2. Специальная система управления CNC делает левую и правую сторону стопы синхронизации производительность очень хорошая
3. На основе квалификации предыдущего процесса после сварки не наблюдается искривления сварки столба,и нет необходимости для персонала, чтобы вытащить и скрутить стержень на задней части машины, чтобы центр сварки.
3. .Полюс расположен на V-образном рабочем столе, и его движение контролируется серво, чтобы обеспечить стабильность сварки головы и хвоста.Сварка от головы до хвоста значительно сокращает длину хвоста, который не сварен.
5. Количество зажимающих роликов составляет 3 набора, преимущество заключается в снижении давления ролика на поверхность полюса и уменьшении царапины на поверхности.многоугольный и конический полюсыОн может быть равным диаметром или коническим.
6. V-образный рабочий стол ((доли) с моторизованной функцией быстрого возвращения, и он снижает интенсивность труда операторов.
7. Функция сварки под водой
8. В практической работе положение сварного шва редко регулируется, что снижает интенсивность труда операторов.
9. Через камеру, установленную на голове машины, сварный шва отражается на экране главной панели управления, что делает отслеживание сварного шва простым и легким,и снижение интенсивности труда оператора для мониторинга сварки..
10. Самостоятельно разработанное масло давление и система CNC, делая сварный столб круглым и деформация небольшая.
11. Для двух швов столба, когда первый швов сварки закончена, нижний ролик будет подниматься и вращать столб в другое положение шва, чтобы начать второй швов сварки
12. погрузка и разгрузка в переднем положении

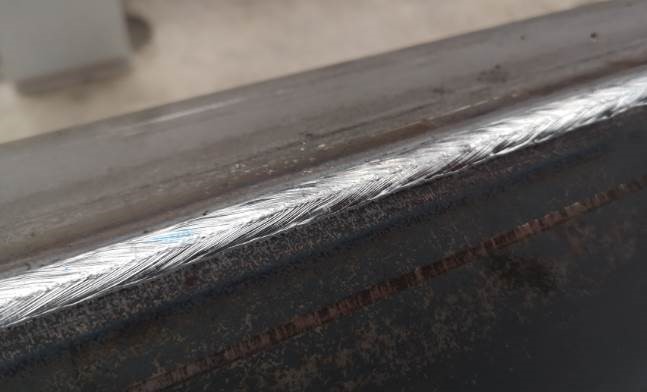

13. Внутренние медные блоки, что значительно улучшает скорость проникновения, которая может достигать более 85%.
14. Оператор: 1 человек.
15. Факультативные элементы: для толщины пластины более 12 мм применяется двойная дуговая и двойная проволока (или двойная электрическая и три проволоки) сварка под водой, DC + AC,Сварка постоянного тока использует высокий ток и низкое напряжение, постоянная дуга получает большое проникновение, переменный ток принимает относительно небольшое течение и высокое арковое напряжение, увеличивает ширину слияния и получает красивое образование сварки.улучшить производительность сварки и уменьшить расход энергии.
16. Факультативный пункт: сетевая система данных производства

Функция 1: может предоставлять производственным персоналу данные о производстве: мощность на время, время сварки, время без сварки, количество производства и т.д.

Функция 2: своевременное обновление программного обеспечения для получения лучших и новейших программных и опытных данных, которые могут помочь клиентам в удаленной диагностике неисправностей и удаленной настройке параметров.Это удобно для клиентов быстро возобновить производство.

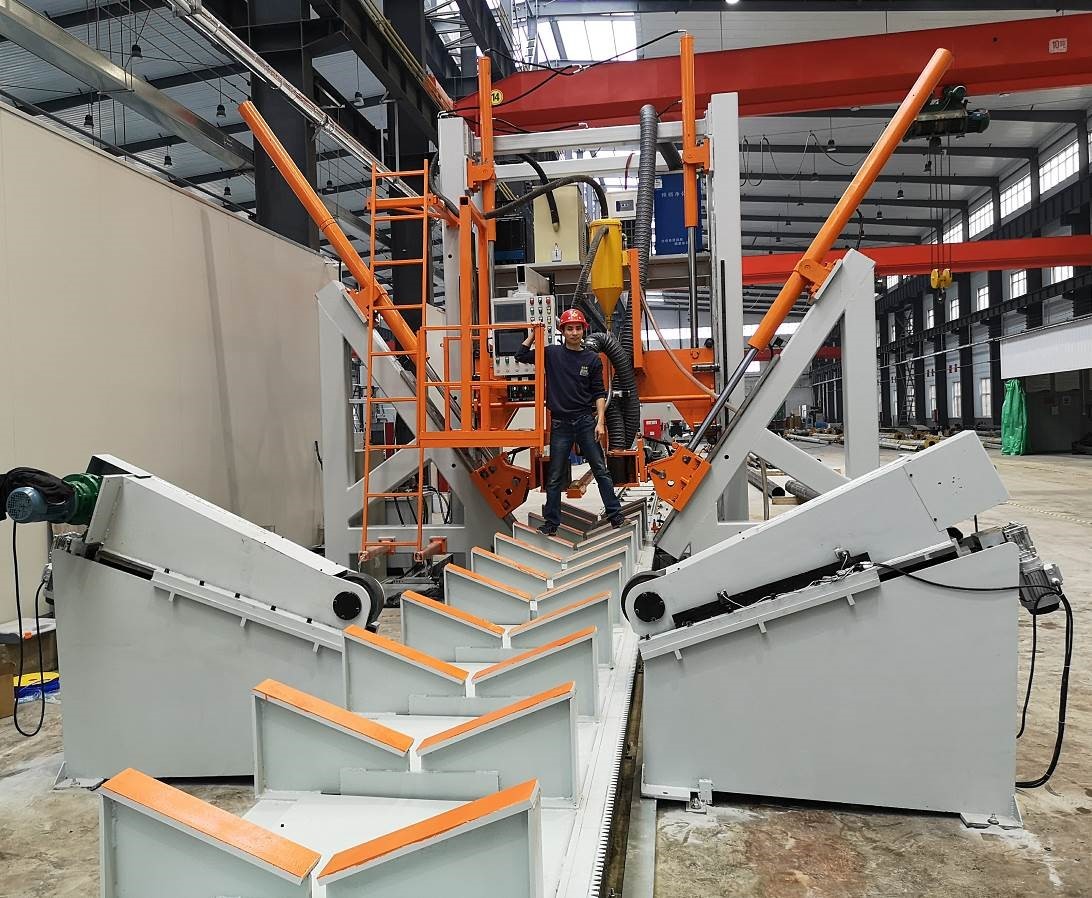

Машина состоит из следующих частей:

1. Сервоприводный рабочий стол типа V (Dolly)
2. Передние и задние рельсы для стола на V
3. Основная рама порта
4. Система привода для рабочего стола типа V
5. Гидравлический зажимный блок ((включая зажимные ролики)
6. Система подводной дуговой сварки с системой питания проволоки
7. Система восстановления потока

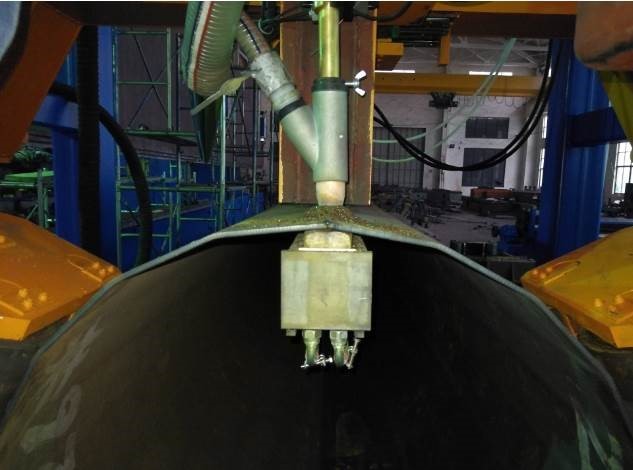

8. Внутренний медный стержень с системой охлаждения водой
9. операционная платформа
10. Ротационный ролик, 2 пары
11. Гидравлическая система
12. Система управления
