| Наименование марки: | CMC |
| Model Number: | ХМ1600/16000 |
| MOQ: | 1 набор |
| цена: | According to the machine requirements |
| Способность к поставкам: | Согласно обстановке на данный момент |
Машина для сварки с высоким мастом
Модель: HM1600/16000
Применение: для автоматического сварного шва (для высокого мачты),монополия и т.д.)

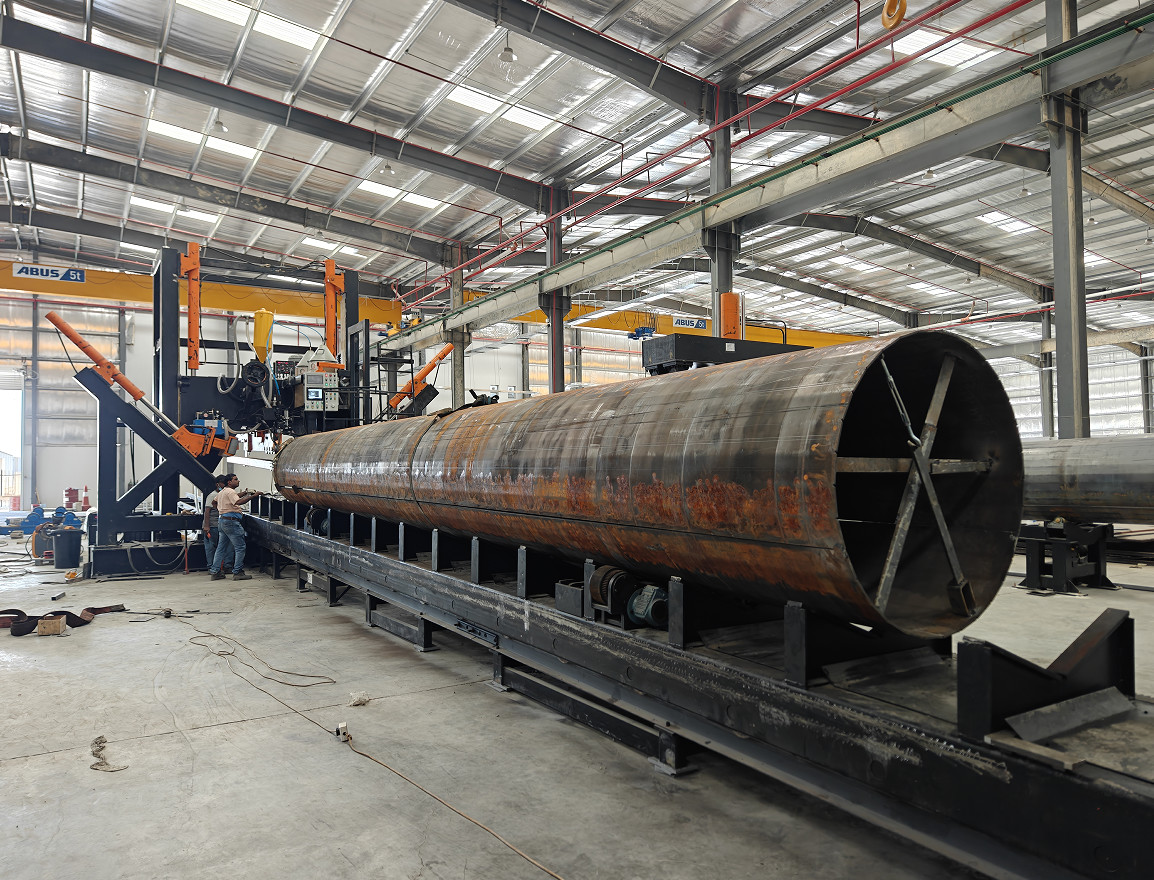

HIGHMAST POLE SHUT-WELDING MACHINE, он подходит для одного оболочки или двух оболочек типа полигонального и круглого конического столба. это автоматическая линия сварки,конструкция типа порта фиксирована и имеет систему сварки, полный столб длины тележки с серво двигателем для регулируемой скорости движения, Гидравлический цилиндр толкает крепление колесо, чтобы закрыть столб и делать сварку одновременно.
Для двух швов, когда завершается сварка первого шва, нижний ролик поднимается и поворачивает столб в другое положение шва, чтобы начать сварку второго шва.
Машина включает следующие элементы:
Длинный рабочий стол для перемещения тележки и столба.

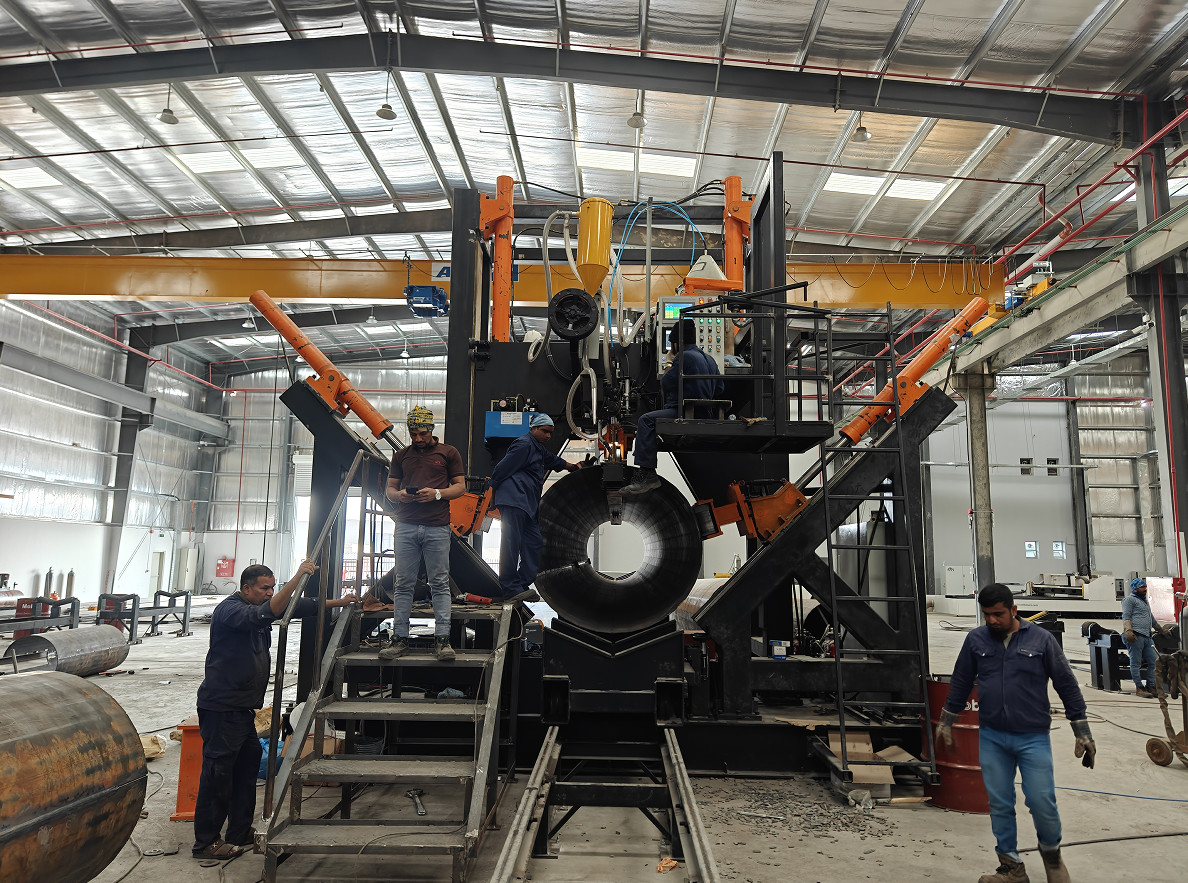

Главный портальный блок
Двигательная система для движения троллейбуса на столбе
Гидравлические зажимы (включая зажимательные колеса для столбов)
Система сварки под водой, включая систему питания сварной проволоки.
Система восстановления потока
Внутренний медный стержень с системой охлаждения водой
Ролик подъемного типа, 2 единицы
гидравлическая система
Система управления
| Технические характеристики | ||
| 1 | Рабочий диаметр | 350-1600 мм |
| 2 | Работающая длина | 16000 мм |
| 3 | Толщина столба | 6 ~ 16 мм |
| 4 | Количество зажимающих ног | Три единицы. |
| 5 | Мощность двигателя для насоса | 5.5 кВт |
| 6 | Двигатель для тележки | 7 кВт, сервопеременное |
| 7 | Вертикальный ход движения | 1100 мм |
| 8 | Рабочая сила вертикального передвижения | 39 т ((2 шт цилиндра х19,5 т)) |
| 9 | рабочая сила, работающая на боковых перевозках | 32 тонны х 2 штуки |
| 10 | Сварная машина | Подводная дуговая сварка, 1250А |
| 11 | Диаметр сварного провода | 2.5 ~ 4 мм сварной проволоки, в соответствии с толщиной полюса, чтобы сделать выбор |
| 12 | Рабочая скорость | 0.5~2m/min (Примечание: скорость различной толщины будет отличаться |
| 13 | Направление сварки | Начало сварки от основания большого конца до верхнего малого конца вала. |
| 14 | Возможность проникновения | 90 % |
| 15 | Основные электрические элементы | Schneider (французская марка) |
| 16 | ПЛК | Сименс |
| 17 | Двигатель частоты основного двигателя |
Schneider (французская марка) Или Delta (тайваньская марка) |
| 18 | Главный двигатель (для гидравлического насоса) | Сименс |
| 19 | Сервомотор | Сименс |
| 20 | Мощность сварки Марка и модель |
Сварка под водой Kaiyuan (завод Panasonic Janpan в Китае) |
| 21 | Вес | 28 тонн |
| 22 | Общие размеры (мм) | 35000x5500x5100 мм (LXWXH) |
