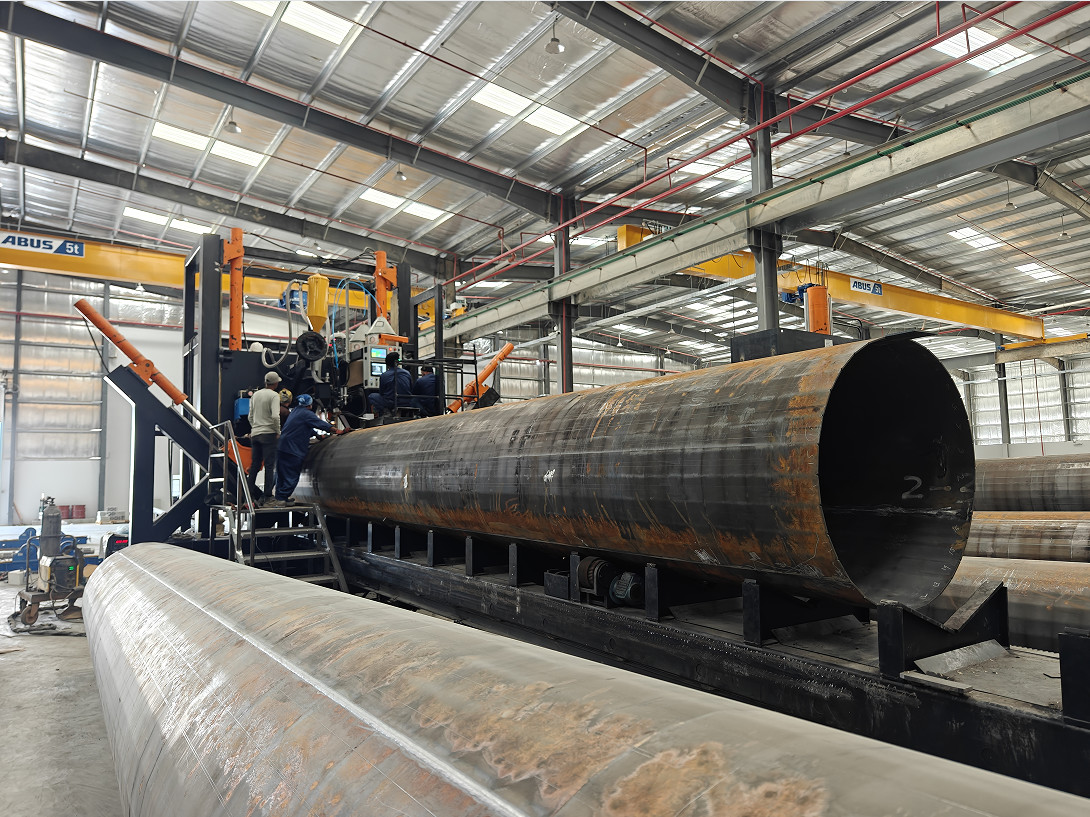

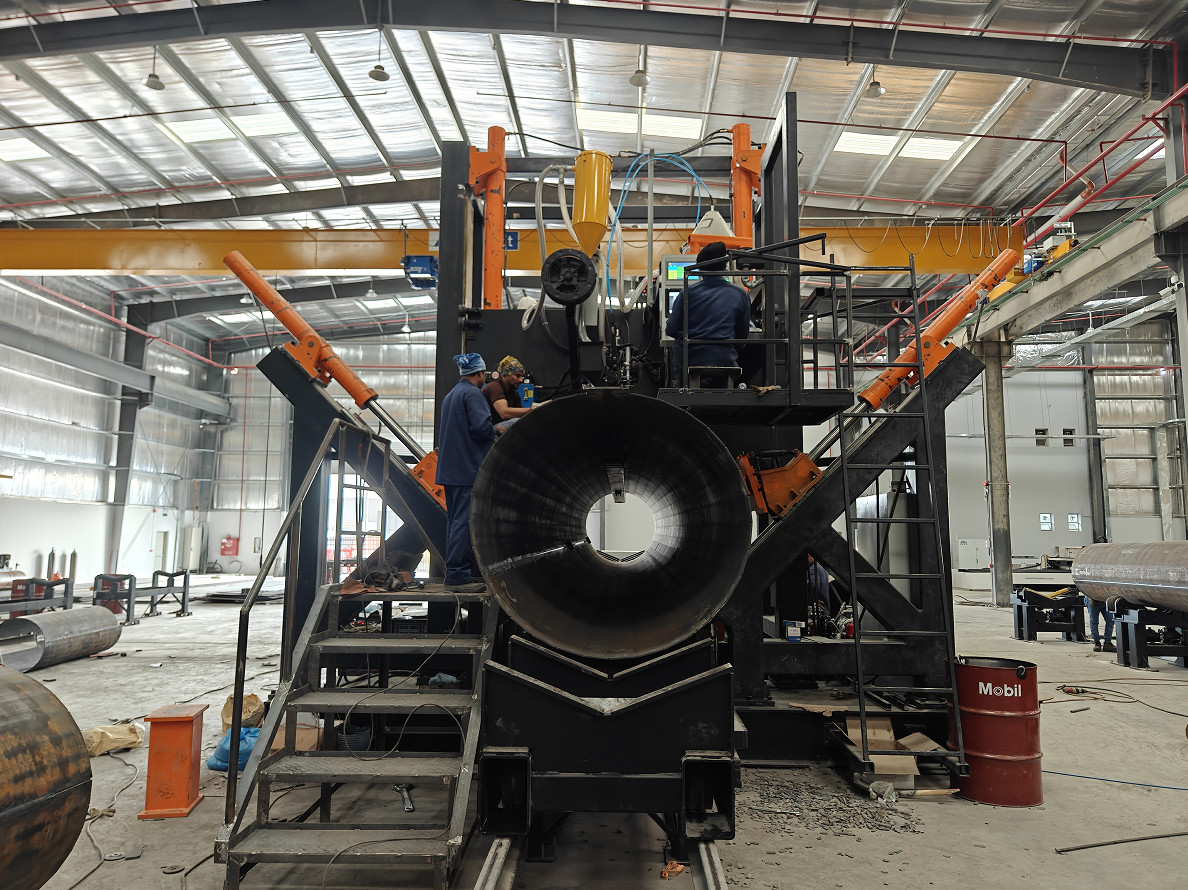

Хигхмаст ХМ1200/12000 и Монополе сварочный аппарат шва

HM1200/12000

Highmast и monopole сварочный аппарат шва

Машина включает следующие пункты:

1. Длинная таблица работы для двигать вагонетки и поляка.

2. Основной блок портала

3. Вынуждающая система для двигать вагонетки поляка

4. Гидравлический зажимать (включая зажимая колеса для поляка)

5. Погруженная в воду система дуговой сварки, включая систему провода заварки питаясь.

6. Поток беря систему

7. Внутренний медный бар с системой охлаждения воды

8. Поднимая тип ролик, 2 блока

9. гидравлическая система

10. Система управления



    ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
    1	Выполнимый диаметр	300-1200mm
    2	Выполнимая длина	12000 mm
    3	Толщина поляка	4.5~12mm
    4	Зажимать количество ног	3 блока
    5	Сила мотора для насоса	5,5 KW
    6	Двигая мотор для вагонетки	7KW, сервопривод AC
    7	Вертикальный ход перемещения	1000mm
    8	Вертикальный трудовойа ресурс перемещения	39ton (2 части тонны цилиндра x19.5)
    9	бортовой трудовойа ресурс перемещения	32ton x 2 части
    10	Сварочный аппарат	Погруженная в воду дуговая сварка, 630A~1000A, основание на требованиях к стороны клиента. 630A~1000A
    11	Диаметр провода заварки	провод заварки 2.5~4mm, согласовывая толщину поляка для того чтобы сделать выбор
    12	Работая скорость	0.3~2m/min (примечание: различная скорость толщины будет другая
    13	Сваривая направление	Сваривая начало от низкопробного большого конца к верхней поршневой головке вала.
    14	Возможность проникания	90%
    15	Основные электрические элементы	Schneider (бренд Франции)
    16	PLC	Сименс
    17	Бренд главного мотора (для гидронасоса)	Сименс
    18	Мотор сервопривода	Сименс
    19	Сваривая бренд и модель силы	Погруженная в воду дуговая сварка Kaiyuan (фабрика Panasonic Janpan в Китае)
    20	Вес	26 тонн
    21	Общие размеры (mm)	31000x5500x5100 mm (LXWXH)

ПРИМЕНЕНИЕ:

ДЛЯ ПОЛЯКА ЗАВАРКИ ШВА AUTOMETIC (для highmast, monopole etc).

МАШИНА ПОЛЯКА SHUT-WELDING HIGHMAST, соответствующее для типа одной раковины или 2 раковин полигонального и поляка конусности круга. линия автоматной сварки, тип структура портала фиксировано и со сваривая системой, полно вагонеткой длины поляка с мотором СЕРВОПРИВОДА для двигать скорости регулируемый, гидравлическим цилиндром для нажатия зажимая колеса закрыть поляка и сделать заварку в то же время.

Для поляка 2 швов, когда во первых заварка шва закончила, нижний ролик поднимет и повернет поляка к другому положению шва для начала второй заварки шва.
