4кс1600 высокая катушка точности 37кв стальная разрезая линию

стальная катушка 4x1600 разрезая линию катушку высокой точности стальную разрезая линию

Мы используем стальной провод и деревянную рамку для того чтобы исправить труба делая машину; К тому же, используемый противоударный фильм для защиты главных моторов. Мы используем контейнер для того чтобы поставить товары к нашему клиенту. Вообще говоря, мы начинаем на порте FOSHAN, но мы также можем начать на другом порте согласно потребности клиента.

После обслуживания--Обеспечьте дни hours*7 обслуживания 24 согласно с неделя 1.Test машина мельницы трубки прежде чем наведение пересылки 2.Provide техническое связывает для использования трубки делая машиной 3.Provide запасные части на себестоимосте после периода гарантии 4.Collect обратная связь для машины мельницы трубки работая 5.Provide долгосрочная техническая консультация 6.Offer профессиональный инженер помочь вам улучшить выход, уменьшить отход и уменьшить цену.

Технический параметр:

1. Толщина 4mm сырья максимальная, минимальная сталь толщины 2.5mm горячекатаная слабая.

2. Ширина материала: 800-1550mm

3. Вес стальной катушки: Максимальные 25 тонн

4. Внутренний диаметр стальной катушки: 508mm-760mm

5. Наружный диаметр стальной катушки: Max.1600mm

6. Диаметр ролика щипка: 190mm

7. Сила мотора сжимая ролика: 2.2kw, модель коробки передач: BWD13, тариф: 187

8. Скорость сжимая ролика работая: 3m/min

9. Грубое выравнивая количество ролика: 3, вверх по одному, дно 2.

10. Грубый выравнивая диаметр ролика: 125mm

11. Для разрезать продукты финиша, разрезающ допуск ширины: ±0.20mm

12. Для разрезать продукты финиша, Max.weight катушки: 15ton

13. Для разрезать продукты финиша, диаметр стальной катушки внутренний: 760mm

14. Разрезать толщину блока: 2.5~4.5mm, C245

15. Закрепляя петлей спецификации ямы: 5500×2200mm×2500mm Length×width×depth

16. Разрезать диаметр вала: 220mm

17. Разрезать материал вала: 40Cr

18. Разрезать силу главного мотора блока: 37kw (960RPM), ШЕСТЕРНЯ BOX650

19. Детали лезвия, прокладки, резинового кольца, видят список приложения.

20. Разрезать материал лезвия: H13K, твердость HRC55-58

21. Утиль перематывает силу главного мотора механизма: YLJ6.3KG/M

22. Перематывая скорость, толщина 4.5mm, максимальная 20m/min. толщина 2.5mm, максимальная скорость частоты AC 25m/min регулируемая

23. Перематывать сила главного мотора блока: 90kw (960rpm), коробка передач: 850

24. Детали размера, видят прикрепленный чертеж

Детализируйте полностью прибора:

1. Гидравлическая тележка загрузки катушки

Эта тележка может снести стальную катушку и сделать ее двинуть вверх и вниз. Каретный ведущий брус идя, вверх и вниз закончен гидравлическим цилиндром, ход тележки закончен редуктором мотора и коробки передач.

2. Гидравлическое decoiler

тип зонтика Двух-головы, включая: выведенный и правый блок,

Открытый и близкий: Гидравлический

Оно состоит из основания введенного в моду проводником, кронштейна, механизма arrester, decoiling вала и типа двух-головы зонтика.

Decoiler может двинуть слева направо и централизовать одновременно.

3.Light тип гидравлический пресс-проводник, голова лопаткоулавливателя, консервооткрыватель, сжимая механизм:

Оно составило рамк-введенного в моду основания, гидравлической руки пресс-проводника, гидравлического механизма лопаткоулавливател-головы, гидравлического механизма консервооткрывателя, гидравлического сжимая механизма etc.

3,1 гидравлический механизм пресс-проводника: Он состоит из гидравлической руки отжимать-проводника, колеса отжимать-проводника стального, механизма передачи wheel& цепного колеса цепного, оборудованных со скоростью pinwheel циклоиды 5.5Kw уменьшая мотор etc.

3,2 гидравлический механизм лопаткоулавливател-головы: Он состоит из раковины лопаткоулавливател-головы, гидравлического механизма etc баланса лопаткоулавливател-головы, lifting& лопаткоулавливател-головы гидравлического.

3,3 гидравлический механизм консервооткрывателя: Он состоит из штендера проводника и рукава проводника, механизма etc гидравлической прессы-down& консервооткрывателя поднимаясь.

3,4 гидравлический сжимая механизм: Он состоит из кронштейна, основания сползая блока, 2 сжимая кренов, механизма прессы-вниз lifting& верхнего крена гидравлического, частей силы, коробки передач. etc.

длина worktable 4.Tansition: 3m

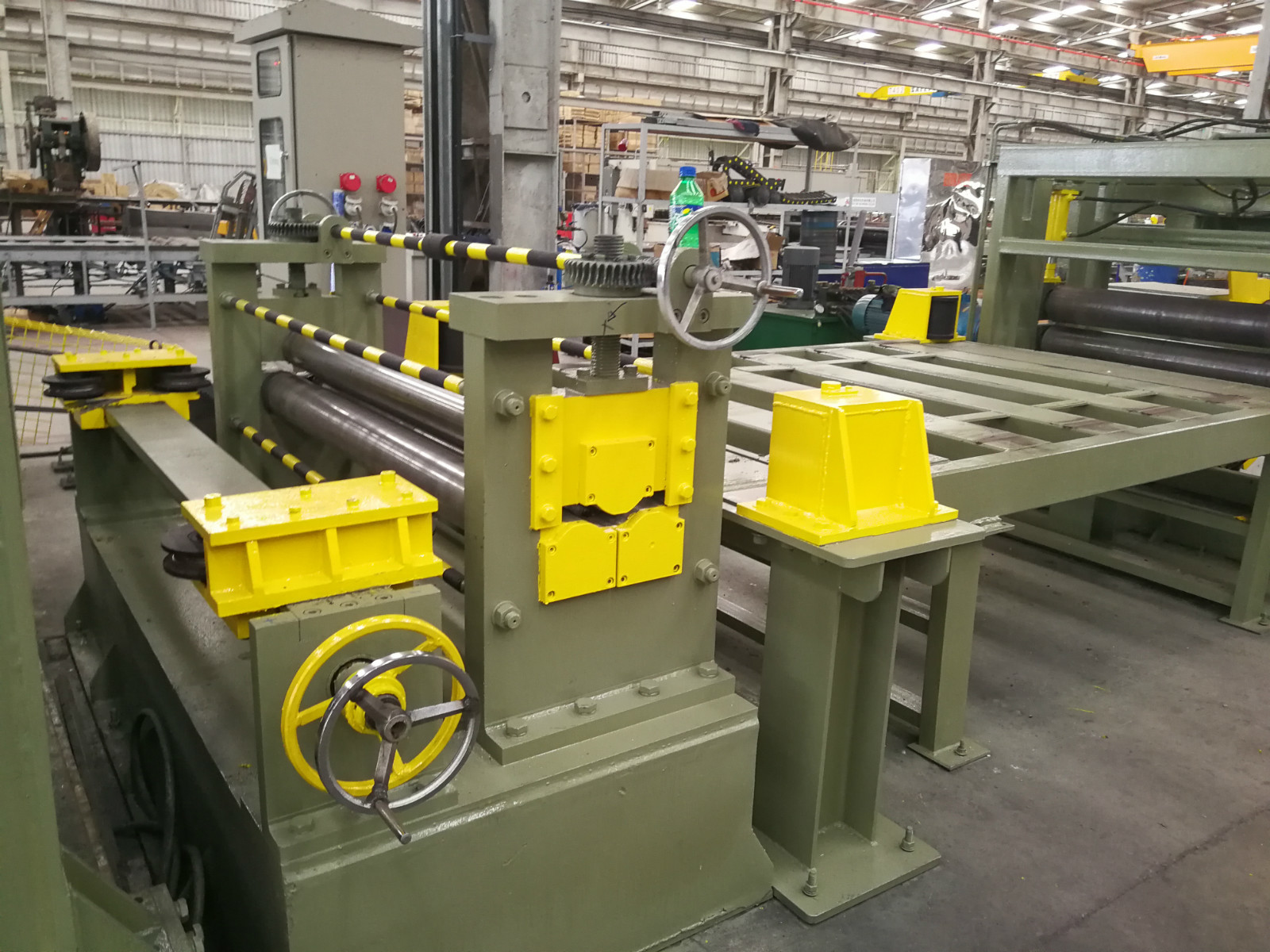

5. Грубый выравнивая блок

Грубый выравнивая блок имеет 3 ролика для выравнивать функцию. Неактивный режим.

6. Направляя прибор перед разрезать

Направляя прибор состоит из работать кронштейн, ведущий брус, механизм adjusting& дорна винта централизуя, этап активного проводника низкопробный, вертикальный механизм ролика.

Полностью прибор перед разрезая блоком.

блок 7.Slitting:

Оно состоит из основной части и части силы.

Часть силы: Она состоит из энергетической базы, decelerator, мотора AC скорост-регулируемого, случая распределения шестерни, соединения, муфты, частей соединения, всеобщей перекрестной передачи etc.

Основная часть: Она состоит из низкопробного этапа, кронштейна фиксированн-стиля, большого сползая блока вала лезвия, вала лезвия 2 части, активного кронштейна, сползая блока вала инструмента, &exit входа активного кронштейна гидравлического лезви-изменяя регулирующ механизм, mechani &press-down верхнего вала инструмента электрических поднимаясь регулируемых, etc.

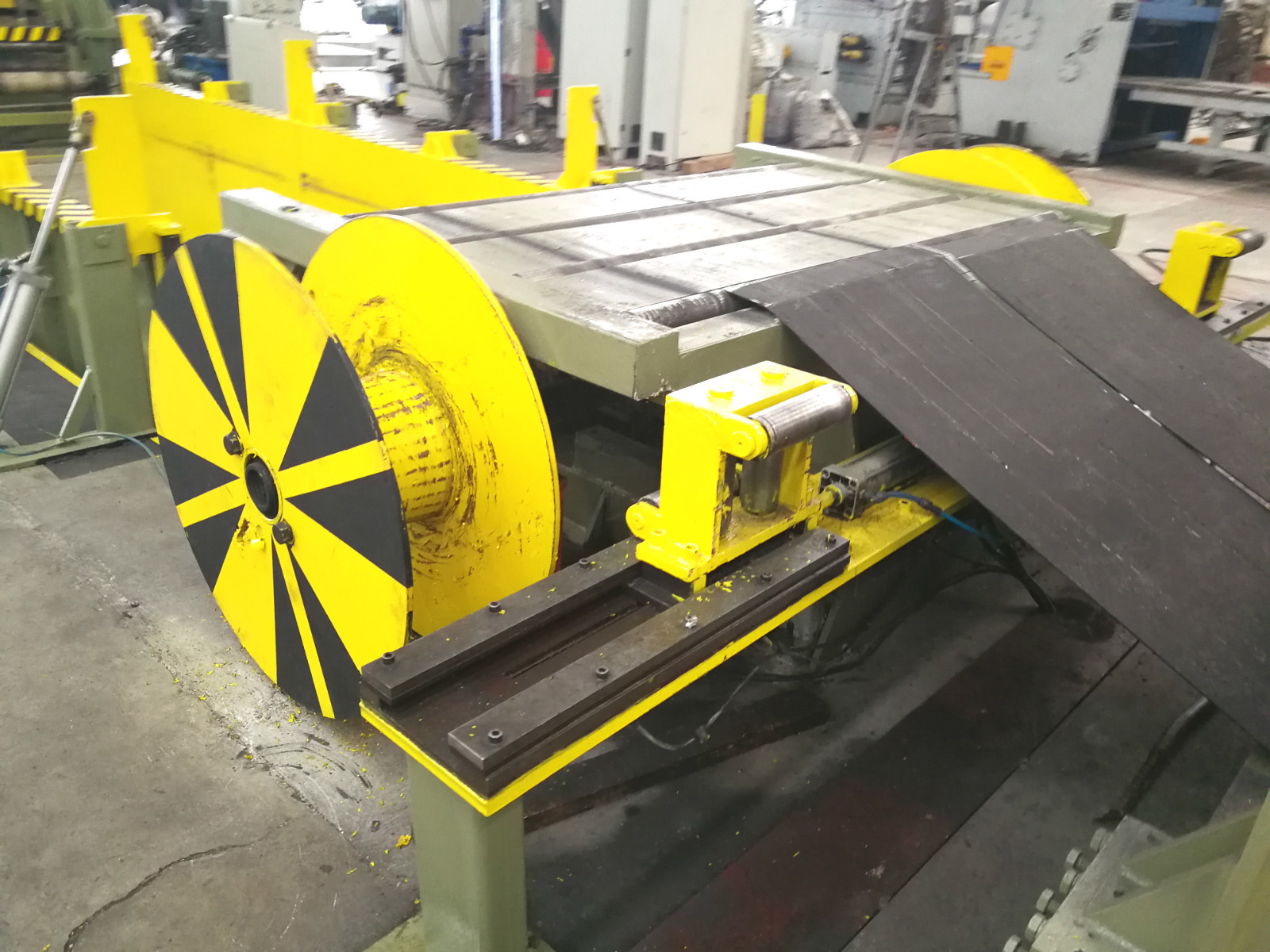

8. Утиль перематывает механизм:

Оно состоит из кронштейна, перематывать вала, нося основание, 2 конуса перематывать диска, механизм передачи колеса цепного колеса chain&, редуктор, соединение, мотор etc.

9. Закрепляя петлей worktable &transition:

Оно состоит из кронштейна, нося основание, rollerway, поддерживая плита,

Закрепляя петлей яма Length×width×depth: как технический параметр

worktable перехода, с гидравлическим цилиндром для поднимать вверх.

Оно включает левые и правые 2 части.

10. Предвыделение, механизм напряжения, механизм разъединения гидравлической прессы, плит-поддерживая механизм:

Оно состоит из низкопробного, носящ основание, пре--seperation подшипник, амортизирующ кронштейн, амортизирующ плиту, амортизируя механизм прессы-вниз lifting& плиты гидравлический, напряжение отменяя изменения кронштейна, 2 крена рефлектора напряжения, кронштейн прессы-seperation, вал прессы-seperation, прессу-seperation, механизм гидравлической прессы-down& поднимаясь, гидравлический плит-поддерживая механизм, гидравлический плит-поддерживая механизм баланса lifting&, оборудованный с листами разъединения, кустами etc прокладки нейлона.

11. Блок свивать:

Оно состоит из основания, свивающ уменьшающ случай шестерни, вал свивать, плиту свода, расширени-держа диск, раскосный механизм стягивания expansion& сползая блока, гидравлический рот схватов закрепляя механизм, механизм цилиндра масла расширения &rotatary, механизм arrester, соединение, гидравлический активный поддерживающий кронштейн, поддерживая основание, оборудованные с мотором etc AC скорост-регулируемым.

12. Гидравлическая разгружая тележка:

Эта тележка может снести отделять-катушку, гидравлическое движение и подъем, ход тележки управляется мотором четырехколесная направляющая дорожка двигает вне линию и выход.

13. Электрическая система:

Таблица центрального поста управления.

Оно состоит из шкафа, шкафа главного электрического контроля работая, ассистентского работая шкафа и другого электрооборудования. Разрезающ и мотор свивать.

Предохранение от безопасности набора оборудования, аварийная кнопка прекращения подачи энергии stop&, лампа etc дисплея машин-остановки.

Гидравлическая система 14:

Гидравлическая сила 25L/min

Включая: гидравлическая станция, клапаны, масляный бак, совместная, мягкая труба, трудная труба и так далее.

Разрезающ лезвие, прокладка, плита космоса, бочонок прокладки, список резинового кольца (не с машиной, дополнительной стоимостью потребности)
