products details

Created with Pixso. Домой Created with Pixso. продукты Created with Pixso.
крен усовика формируя машину
Created with Pixso.

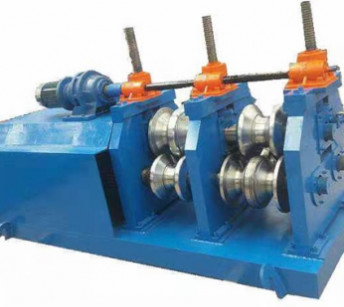

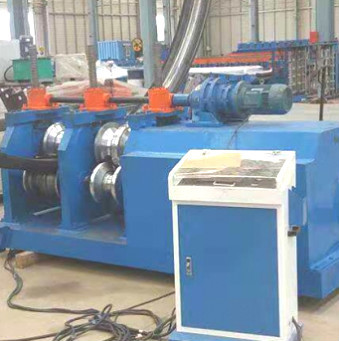

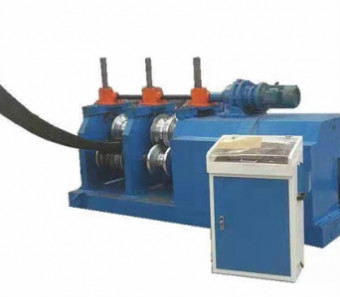

Гибочная машина плиты ролика стали 15КВ 3 усовика

Имя

Гибочная машина плиты ролика стали 15КВ 3 усовика

Brand Name: CMC
MOQ: 1 набор
цена: Negotiate
Detail Information
Product Description
Detail Information
Место происхождения:
Укси, Китай
Упаковывая детали:
Подходит для перевозки контейнеров, морского и внутреннего транспорта
Выделить:

Гибочная машина плиты усовика

,

гибочная машина плиты 15КВ

Product Description





Машина для изгиба пластинки ограждения



Рама оборудования обрабатывается стальной пластиной А3, после обработки старения, структура 3-х роликов, 1 верхний и 2 нижние, нижний ролик принимает фиксированную структуру,верхний ролик принимает регулировку движения слайдера, и 3 комплекта привода турбинной коробки приводятся двигателем для регулирования верхнего и нижнего турбинной коробки соединены с помощью соединительного стержня для обеспечения синхронизации 3 комплекта коробки,и 3 независимых стеновых плит соединены валом, чтобы обеспечить параллелизм всей машиныДиаметр вала ролика 110 мм. Есть два набора форм слева и справа, один для внутренней дуги и один для внешней дуги, и набор 15КВт главного двигателя.Он управляется редуктором ZQ500, который приводит левый и правый нижние валы через передачи. Модуль передач 10 м, по одному для каждого левого и правого. Продукт обрабатывается через консоль управления.

a. Толщина: 2,5-4,0 мм (±0,2 мм), ширина: 750 мм±5 мм,
b. прочность нагрузки 235Mpa, боковое изгибление менее 10 мм ((основание на 5 мм),
c. Внутренний диаметр катушки:φ508 φ600 мм; Внутренний диаметр катушки: ≤φ1800 мм,
d.Масса катушки: ≤ 10 Т



I.Основные параметры машины

  1. Механические свойства и спецификации сырья
  2. Материал: оцинкованный лист Q345B
  3. Толщина: 2,5-3,0 мм
  4. Ширина: 450-476 мм
  5. Вес: 65 кг.
  6. Спецификации продукции
  7. Продукт: по чертежу продукта
  8. Ширина изделия: 310 mm ± 5 mm
  9. Высота изделия: 81 мм ± 5 мм
  10. Спецификации продукции
  11. Способ формования: формование холодным валом
  12. Скорость производства: ≤ 10 м / мин.
  13. Направление подачи: левая подача
  14. Главное напряжение: 380 В, 50 Гц
  15. Общая мощность единицы: около 20,7 КВт
  16. Подшипник приводной оси: 6026
  17. Турбоподъем: SWL10-3 / 23-FU3
  18. Главный двигатель: YVP180M-4-15
  19. Уменьшитель: ZQ500-48.57
  20. Материал настенной доски: А3
  21. Материал вала: 40
  22. Материал плесени: Gcr15





II.Обзор структуры оборудования



Рама оборудования обрабатывается стальной пластиной А3, после обработки старения, структура 3-х роликов, 1 верхний и 2 нижние, нижний ролик принимает фиксированную структуру,верхний ролик принимает регулировку движения слайдера, и 3 комплекта привода турбинной коробки приводятся двигателем для регулирования верхнего и нижнего турбинной коробки соединены с помощью соединительного стержня для обеспечения синхронизации 3 комплекта коробки,и 3 независимых стеновых плит соединены валом, чтобы обеспечить параллелизм всей машиныДиаметр вала ролика 110 мм. Есть два набора форм слева и справа, один для внутренней дуги и один для внешней дуги, и набор 15КВт главного двигателя.Он управляется редуктором ZQ500, который приводит левый и правый нижние валы через передачи. Модуль передач 10 м, по одному для каждого левого и правого. Продукт обрабатывается через консоль управления.





III,Проверочный список конфигурации оборудования



Нет, нет.



Наименование части



Количество
1



Формирование форм



Один набор форм с каждой стороны
2



Двигатель 15 кВт



1 комплект
3



Формирование вала формы



3 комплекта
4



Турбоподъем



3 комплекта
5



Двигатель подъемного привода



1 комплект
6



Редуктор ZQ500



1 комплект
7



Электрическая консоль



1 комплект
8



Застежка крепления оборудования



1 комплект
