автомат для резки разрезать Q235A длины фонарного столба 8mm и обрабатыванная изделие на определенную длину линия

автомат для резки разрезать Q235A длины фонарного столба 8mm и обрабатыванная изделие на определенную длину линия
8mm Light Pole Length Cutting Machine Q235A Slitting And Cut To Length Line
автомат для резки разрезать Q235A длины фонарного столба 8mm и обрабатыванная изделие на определенную длину линия автомат для резки разрезать Q235A длины фонарного столба 8mm и обрабатыванная изделие на определенную длину линия

Большие изображения :  автомат для резки разрезать Q235A длины фонарного столба 8mm и обрабатыванная изделие на определенную длину линия

Подробная информация о продукте:
Место происхождения: Wuxi, Китай
Фирменное наименование: CMC
Номер модели: CTLA8X800
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: according to the machine requirement
Упаковывая детали: Соответствующий для доставки контейнера
Время доставки: согласно требованию к машины
Условия оплаты: Экс- работы/ОБМАНЫВАЮТ ШАНХАЙ CIF
Поставка способности: Согласовывать требование
Послепродажное обслуживание: Мы отправим инженеру в мастерскую клиента в установку, поручающ и передадим тренировка

автомат для резки разрезать Q235A длины фонарного столба 8mm и обрабатыванная изделие на определенную длину линия

описание
имя: обрабатыванная изделие на определенную длину линия Особенность: Полно автоматический
Применение: для материала фонарного столба Материал: Q235A, горячекатаная слабая сталь
Материальная толщина: 3mm-8mm Материальная ширина: 800-1800mm
Высокий свет:

автомат для резки длины 8mm

,

Автомат для резки длины фонарного столба

,

Разрезать Q235A и обрабатыванная изделие на определенную длину линия



Обрабатыванная изделие на определенную длину линия для модели CTLA8x1800 фонарного столба



(Полностью автоматический тип, выравнивать 4 положений)



Технический параметр

  • Толщина материала: 3mm-8mm для стали Q235A (Q345=6mm,) горячекатаной слабой, (ST52=6mm)
  •
  • Ширина материала: 800-1800mm
  • Вес стальной катушки: Максимальные 30 тонн
  • Внутренний диаметр стальной катушки: Φ508mm-Φ760mm
  • Выравнивать скорость: 5 - 15m/min
  • Номер выравнивать ролики: 13
  •
  • Выравнивать диаметр роликов: 144mm
  • Выравнивать расстояние ролика: 150mm
  •
  • Выравнивать материал ролика: GCr15
  •
  • Выравнивать твердость ролика: HRC55-58
  •
  • Прибор ролика Supporing: 3 блока
  •
  • Диаметр поддерживая ролика: 150mm
  • Ряд длины для масштаба: требования к 2000~12000mm согласовывая
  • Допуск длины вырезывания: ±15mm (основание на плите длины 8m)
  • Главная выравнивая сила мотора: 45kw, 960RPM
  • Режа емкость машины: 8mmx2500mm
  • Режа угол вращения машины: Максимальная 1,5 степени.
  •
  • двойной край и сплющить разрезать скорость 15 m/min.
  • Сила главного мотора для разрезая 11kw
  • Скорость тележки двигая: 15m/min, регулируемое
  • Разрезать материал лезвия: H13k
  • Разрезать диаметр лезвия: 310mm
  • сплющите разрезать диаметр сжимая крена: 310mm
  • Максимальная внутренняя ширина двойного разрезая блока: 1800mm
  • Максимальная внутренняя ширина конусности разрезая блок: 2400mm
  • зона ширины для машины: около 7000mm

Собственнические характеристики:

Полностью автоматический тип, если полученная правая ширина для поляка, CNC длины контролировала, то сплющивает разрезать с автоматизацией, плитой конусности разгружая и штабелируя автоматическую систему.

С типом краем 2 лезвий царапины двойника разрезая блок и конусностью разрезая блок.

(Примечание: автоматическая штабелируя система для плиты более менее после этого 6mm, плита фонарного столба)



Применение:

Оно для материала фонарного столба раскручивая, выравнивая, режа, разрезая края царапины и процесса конусности разрезая, для того чтобы получить одну бортовую небольшую ширину, одна стальная пластина ширины стороны большая.



Деталь прибора



1. Автомобиль тележки стальной катушки нагружая

Вверх и вниз: Гидравлический

Горизонтальный двигать: моторизованный

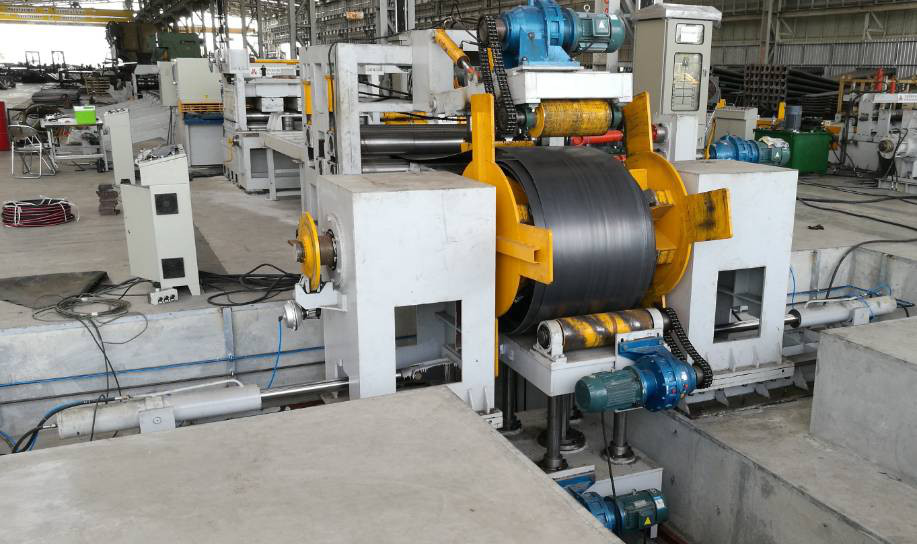

2. Гидравлический тип decoiler зонтика двух-головы:

Включая: выведенный и правый блок,

с тормозом которые дают напряжение вращения вала.

Открытый и близкий: Гидравлический





3. Гидравлический отжимать и направлять, гидравлический прибор лопаткоулавливател-головы, сжимая прибор

Оно составлено рамки, гидравлического отжимать и направляя прибора, прибора гидравлического лопаткоулавливателя главного, сжимая ролика и системы водителя мотора, etc.

  • Гидравлический отжимая и направляя прибор:

Это составлено гидравлической отжимая и направляя руки, отжимать и направляя колеса, коробки передач, мотора, etc.

  • Прибор гидравлического лопаткоулавливателя главный:

Это составлено гидравлического прибора сужением плиты лопаткоулавливателя, использующ плиту, гидравлический прибор, etc.

  • Гидравлический прибор щипка

Оно составлено скольжения, 2 роликов щипка, гидравлического прибора щипка, рамки, etc.

  • Часть силы гидравлического прибора щипка

Это составлено мотора AC, коробки передач, группы в составе шпиндель и соединяется, носящ стойку, одно всеобщее соединение, etc.





4. Средний свертывая worktable пути



5. Направляя прибор

Оно составлено рамки гильдии, передвижной плоской плиты, направляя прибора регулировки, вертикального постного колеса.





6. Выравнивать блок: (4 положенный тип)

Это оборудование ядра этой линии которое разделило в часть силы и часть хозяина.

Часть силы составлена стойки силы, decelerator, скорости AC мотор регулируемый, шкаф AC электрический (водитель мотора частоты AC), соединение, случай силы распределяя, колесо ремня, ремень, всеобщее соединение и тормоз YWZ, etc.

Часть хозяина составлена дн-стойки, рамки, под стойкой цапфы, сползающ стойку цапфы, выравнивая ролик, верхняя поддерживая рамка, вверх-вниз поддерживая шлифовальный суппорт, поддерживая колесо, электрический подниматься и отжимая прибор, сопровождает 2 ПК отжимать мотор, руководство смазывает насос.

Характеристика этой машины:

Оно приняло случай силы распределяя, каждый выравнивая ролик соединен со всеобщей перекрестной связью, вверх-вниз выравнивая ролик оба активного, линейная скорость consistence, поэтому трения между поверхностью ролика и плитой уменьшат, которая смогли пробудить выравнивать эффективность.

2 набора подшипника ролика с обеих сторон выравнивать цапфу, один набор самолета нажимая подшипник используемый к уменьшать трения и предотвратить осевое от librating, который смогл пробудить эффективность.

2 группы в составе поддерживая колесо установлены на машину в которой смогл отрегулировать вверх и вниз, передн-и назад стороны. Оно использовал для того чтобы поддержать главную твердость ролика и ролика роста и пробудить выравнивать эффективность. Носить на поддерживая колесе загерметизирован которое смогло предотвратить шлак окиси входя в подшипник.

Машина принять шестерню червя и штанга червя, большое кручение на регулировать двухполярную замедляя и отжимая, тяжелая отжимая силу, она смогла отрегулированный индивидуально и одновременно к подниматься и отжимать вниз, и установила ручную микро-регулировку.

Выравнивать ролик средняя индукция гася, более глубокий уровень частоты, который смог избежать сгореть подшипник когда не доходя масла и смог более длиной жизнь машины.

Выравнивать главную машину принять централизованную поставку нефти которая смогла работающ легко. Главные компоненты вибрируют предварительной вибромашиной в родине которая смогла сокрушающ стресс и уменьшающ гнуть. Мотор мотор постояннотоковой скорости регулируемый, сопровождает плиты ядра Eurotherm которая смогла уменьшающ поднимаясь и тормозя время (2/3 времен тормоза более короткие чем общие одни) и пробудить выравнивать эффективность.



7. Вращая тип автомат для резки:

Включая: Гидравлические ножницы Q12Y-6*2000 луча качания.

Ножницы можно вращать 3 градуса, который нужно быть соответствующие для вырезывания плиты фонарного столба.

После резать, плита будет параллелограммом, этот путь уменьшает материальный отход и быть легок для следующего процесса делать фонарного столба



8. Таблица + тележка длины поляка поддерживая, с прибором автоматизации:

Тележка во фронте двойного края разрезая блок. Для контроля разрезать прямой и размер плиты прямоугольника. изменением положение затвора на тележке для того чтобы контролировать размер плиты прямоугольника.

Тележка с моторизованный управлять, оно может двинуть к правому положению на таблице согласовывая длину плиты поляка.

Ролик таблицы с моторизованный управлять, когда ролик нырнут мотором, плита может двинуть к разрезая блоку и никакая потребность не нажимает плиту вручную. Каждый ролик с пневматической муфтой, она может быть управляла мотором и цепная система, также может двинуть плиту вручную для регулировать плиту.

И на тележке и в переднем крае разрезая блок, пневматический прибор для плиты нажима, который нужно остановить для того чтобы получить правый размер плиты прямоугольника.



9. Прибор плиты поднимая.

Этот прибор включает пневматический цилиндр 2, и его можно двинуть к различному положению согласовывая длину плиты.

Когда будет остановлена плита достигнуть фронт разрезать блок, плиту, этот прибор поднимет плита, для того НОП тележка может зажать и двинуть плиту.

  • Двойной край разрезая блок.

Машина двойного края разрезая низкопробна на свертывая режа принципе для того чтобы отрезать стальной лист.

Оно для разрезать край царапины горячекатаной стальной пластины для того чтобы получить точную ширину для фонарного столба.

Включая: 2 ролика пар сжимая, мотор, коробка передач, 4 лезвия

Вверх и вниз типа роликов 2 винтов, с 2 парами разрезать лезвие.

тип ролики винта легок для регулировать режа лезвие к любому положению для разрезать любой размер плиты.



таблица + тележка длины 11.Pole поддерживая, с прибором автоматизации:

Тележка во фронте разрезая блока. Для контроля степень вырезывания конусности. изменением положение затвора на тележке для того чтобы контролировать тариф конусности разрезая.

Тележка с моторизованный управлять, оно может двинуть к правому положению на таблице согласовывая длину плиты поляка. И зажмите плиту для того чтобы получить направление правой плиты двигая.

Ролик таблицы с моторизованный управлять, когда ролик нырнут мотором, плита может двинуть к разрезая блоку и никакая потребность не нажимает плиту вручную. Каждый ролик с пневматической муфтой, она может быть управляла мотором и цепная система, также может двинуть плиту вручную для регулировать плиту.

И на тележке и в передней конусности разрезая блок, пневматические приборы для плиты нажима, который нужно остановить для того чтобы получить правый угол вырезывания конусности.



12. Прибор плиты поднимая.

Этот прибор включает пневматический цилиндр 2, и его можно двинуть к различному положению согласовывая длину плиты.

Когда будет остановлена плита достигнуть фронт разрезать блок, плиту, этот прибор поднимет плита, для того НОП тележка может зажать и двинуть плиту.



13. Конусность разрезая блок

Машина конусности разрезая низкопробна на свертывая режа принципе для того чтобы отрезать стальной лист. И получите плиту trapezium с некоторым тарифом конусности.

Включая: 2 ролика пар сжимая, ролики мотора, коробки передач, поднимающих вверх и нижних сжимая, 2 лезвия,

Вверх и вниз типа роликов 2 винтов, с одной парой разрезать лезвие.

тип ролики винта легок для регулировать режа лезвие к любому положению для разрезать любой размер плиты.



14. Тип таблица шарика поддержки для законченной плиты конусности



15. Плита конусности разгружая и штабелируя автоматическую систему

2 пневматических сжимая ролика. Нижний сжимая ролик с моторизованный управлять, когда ролик нырнут мотором, плита конусности может двинуть к далеко далеко от разрезать блок. Когда плита остановила двинуть, поднимающий вверх ролик поднимет и передаст космос для разгружать плиту.

Под таблицей, это прибор 12 блоков пневматический разгружая. Они могут поднять от середины таблицы, после этого 2 части сплющивают плиту сползут к оба сторону штабелируя стойку.



16. Электрическая система:

Таблица центрального поста управления.

Для двойного края разрезая и сплющить разрезать, также PLC, инвертор водителя AC имеет особенность быстрого ответа и хорошей деятельности, которая может эффектно контролировать ход суда тележки.



Гидравлическая система 17:

Гидравлическая сила 25L/min

Включая: гидравлическая станция, клапаны, масляный бак, совместная, мягкая труба, трудная труба и так далее



18. Пневматическая система:

Для муфты тележки и таблицы, плиты поднимая, плиты разгружая прибор etc.



19.Option:

Дополнительный выравнивая блок после вырезывания конусности.

Выпустите стресс стальной пластины, и легкий для следующего процесса.

(этот блок соответствующий для плиты толщины более менее после этого 6mm для фонарного столба улицы)



20. Вариант: Система плиты автономная

(После того как плита была обрабатывана изделие на определенную длину, система может двинуть плиту для того чтобы встать на сторону машины.)
