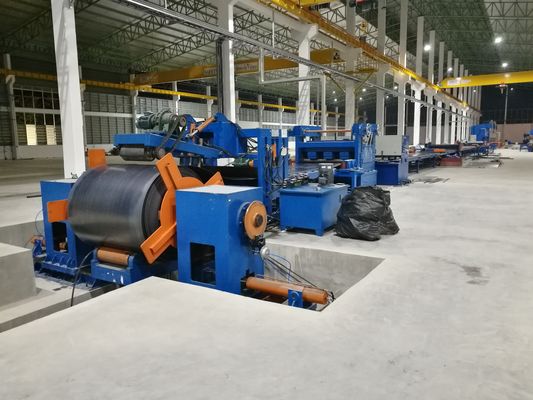

Стандарт обрабатывал изделие на определенную длину линия, горячекатаная машина светлого полюса слабой стали на 6m 8m 14m

Быстрая деталь:

Описание:

Технический параметр

1. Толщина материала: 2mm-6.0mm для стали Q235A горячекатаной слабой

2. Ширина материала: 800-1600mm

3. Вес стальной катушки: Максимальные 20 тонн

4. Внутренний диаметр стальной катушки: Φ500mm-Φ750mm

5. Выравнивать скорость: 5 - 15m/min

6. Номер выравнивать ролики: 13

7. Выравнивать диаметр роликов: 160mm

8. Ряд длины для масштаба: requirments 2000~12000mm согласовывая.

10. Допуск длины вырезывания: ±15mm (основание на плите длины 8m)

11. Главная выравнивая сила мотора: 37kw (итог о 65KW)

12. зона ширины для машины: около 7000mm

Применение:

Оно для материала фонарного столба раскручивая, выравнивая, режа, разрезая края царапины и процесса конусности разрезая, для того чтобы получить одну бортовую небольшую ширину, одна стальная пластина ширины стороны большая.

Спецификации

1. Автомобиль тележки стальной катушки нагружая:

Вверх и вниз: Гидравлический

Горизонтальный двигать: моторизованный

Вес Max.loading: 15Tons

2. Гидравлический тип decoiler зонтика двух-головы:

Включая: Моторизованный оплатите, мотор, редуктор,

Цепная система принимает перенос для того чтобы вращать. Направление вращения может быть по часовой стрелке и unclockwise.

Открытый и близкий: Гидравлический

Вес Max.loading: 15Tons

3. Гидравлический прибор направлять-отжимать, лопаткоулавливател-головы, щипка и питаться:

Оно для принимать голову стальной катушки к питаясь блоку, гидравлическую вверх и прессе для того чтобы избежать стальной катушки свободно.

Вращение 2 роликов кормит материал для того чтобы окаимить разрезать блок. Поднимающий вверх ролик вверх и вниз: гидравлический

4. Средний свертывая worktable пути: 4M

блок 5.Leveling: (2 положенный тип),

Включая: мотор скорости регулируемый, редуктор, коробка передач.

Выравнивая ролик дело с термическими обработками, 40Cr. HRC48

Вверх и вниз итога 13 ролика. (включая 1 пара ролика щипка)

Вверх основание ролика вверх и вниз движения управляется мотором через систему червя.

Оно с блоком длины измеряя:

Повернул кодировщик отправляет siginal длины в систему управления и контролирует некоторую длину.

Примечание: вариант: 4 положенный тип выравнивая блок с индивидуальным направляя блоком.

6. Автомат для резки:

Включая: Гидравлические ножницы Q12Y-6*2000 луча качания.

7. Двойной край разрезая блок.

Оно для разрезать край царапины горячекатаной стальной пластины для того чтобы получить точную ширину для фонарного столба.

Оно низкопробный на свертывая режа принципе для того чтобы отрезать стальной лист. Тележка во фронте разрезая блока. Для контроля прямое вырезывание. изменением положение разрезая лезвия для того чтобы получить лист фонарного столба размера fr различной ширины различный.

Включая:

Поддерживая таблица с рельсом

Зажимать тележку листа, one piece

Двойные лезвия печатают край разрезая блок с мотором и коробкой передач.

8. Конусность разрезая блок

Машина конусности разрезая низкопробна на свертывая режа принципе для того чтобы отрезать стальной лист. Тележка во фронте разрезая блока. Для контроля степень вырезывания конусности. изменением положение затвора на тележке для того чтобы контролировать тариф конусности разрезая.

Включая:

Поддерживая таблица с рельсом

Зажимать тележку листа, one piece

Одиночные лезвия печатают край разрезая блок с мотором и коробкой передач.

9. Тип таблица шарика поддержки для законченного листа конусности

10. Электрическая система:

Таблица центрального поста управления.

PLC, инвертор водителя AC имеет особенность быстрого ответа и хорошей деятельности, которая может эффектно контролировать измеряя точность и ход суда.

11. Гидравлическая система:

Гидравлическая сила 25L/min

Включая: гидравлическая станция, клапаны, масляный бак, совместная, мягкая труба, трудная труба и так далее.

Что разница с наш обрабатывать изделие на определенную длину и другим?

Традиционное обрабатыванное изделие на определенную длину как раз режет стальную катушку в листы. Но ours специально конструированы для фонарного столба, он может отрезать стальную катушку в листы, но в то же время, он может также отрезать лист в одну бортовую небольшую ширину, одну бортовую большую ширину, подобную в форме лестница.

Сообщение с клиентами

: Как до отрезанный лист с одной бортовой небольшой шириной и один бортовой большой лист ширины этой машиной?

B: Во-первых, двойной край разрезая блок, он для разрезать край царапины горячекатаной стальной пластины для того чтобы получить точную ширину для фонарного столба, и после этого мы можем использовать нашу конусность разрезая блок для того чтобы отрезать стальной лист в 2 части с одним бортовым одним стороны более большим листом небольших и. Тележка во фронте разрезая блока. Для контроля степень вырезывания конусности. изменением положение затвора на тележке для того чтобы контролировать тариф конусности разрезая.

: Сколько моделей сделайте нас имейте для обрабатыванный изделие на определенную длину?

B: Мы имеем 3 виды, метры 6X1600-12meters (максимальных режа длина 12meters), 6X1600-14 (максимальных 14 метры) и метра 6X1600-16 (максимальные 16 метров)

: Сколько времени ваш качественный гарантийный период

Один год. И когда машина приедет на мастерскую клиента, мы отправим инженеру в поручать машину и передадим тренировка. Но также, клиент может позволить их инженеру к нашей мастерской изучить перед доставкой.
