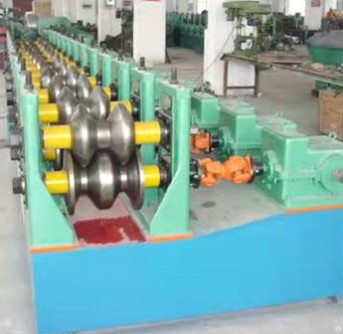

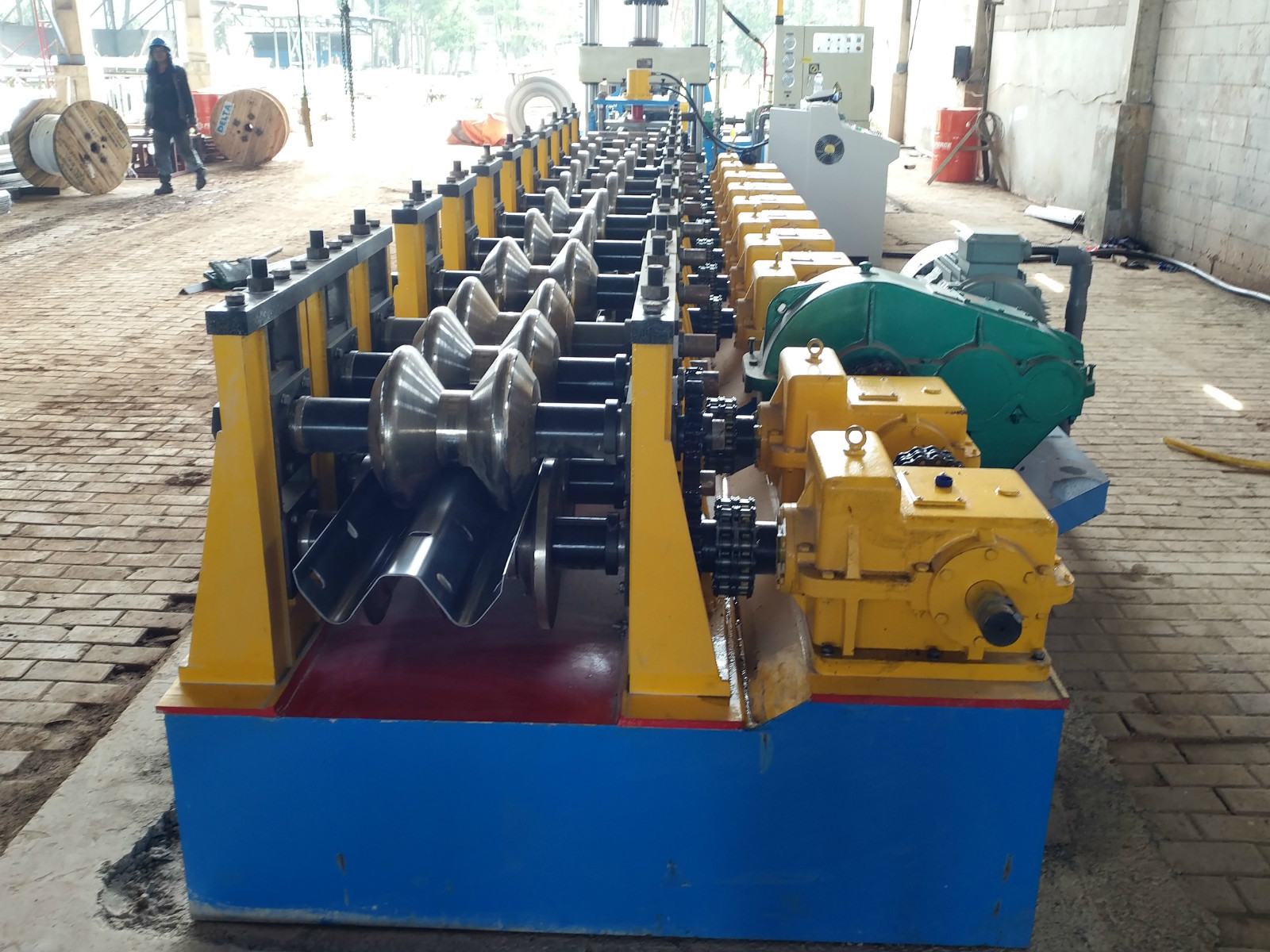

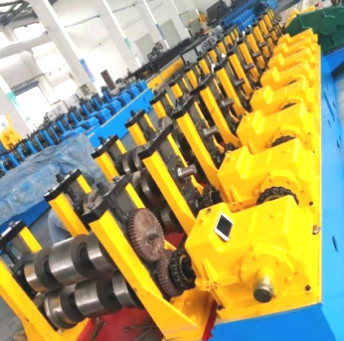

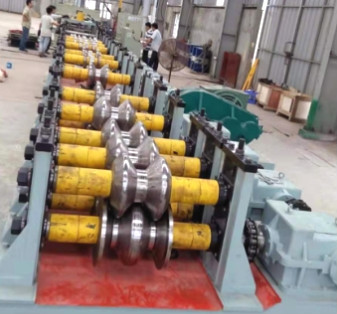

Крен барьера шоссе луча ИСО9001 350Х формируя машину
Описание И.Продукт
| 1 |
Модель нет. |
Высокоскоростная машина формы стального крена палубы пола |
| 2 |
Толщина |
0.3-0.8мм |
| 3 |
Материал Коли |
ГИ |
| 4 |
Величина наибольшей допускаемой нагрузки на опору ручного декоилер |
6,5 тонны |
| 5 |
материал вала |
45#стел |
| 6 |
Вне диаметр |
Подгонянный |
| 7 |
номера формировать шаги |
Подгонянный |
| 8 |
передача |
цепная передача |
| 9 |
Формировать скорость |
8-12м/мин |
| 10 |
сила главного мотора |
3кв |
| 11 |
напряжение тока |
380В50ХЗ трехфазное или по мере необходимости |
| 12 |
размер |
7*1.3*1.3 |
| 13 |
резать |
гидравлическое вырезывание |
| 14 |
материал лезвия |
Сталь Кр12 с погашенным обработанным 60-62°к |
| 15 |
система управления |
ПЛК (перепад) |
| 16 |
допуск длины |
±1мм |
| 17 |
запасные части |
1 легкая демагед часть: конк 2пкс, плавкая вставка 4пкс
циновка резины 2: ПК 1
гаечный ключ 3 болтов: ПК 1
|
| 18 |
Вся линия включая: Ручное декоилер, крен формируя машину, гидравлическую станцию,
гидравлический резец, система управления ПЛК, таблица бега-вне.
|
Параметры машины ИИ.Басик
- Механические свойства и спецификации сырья
Материал: Оцинкованная жесть К345Б
Толщина: 2,5|3.0мм
Ширина: 450-476мм
Вес: 65КГ
Спецификации продуктов
Продукт: чертеж субпродукта
Ширина продукта: ± 5мм 310мм
Высота продукта: ± 5мм 81мм
Технические характеристики изделия
Формировать метод: Формировать Колд ролл
Скорость продукции: ≤10м/минута
Питаясь направление: левое питание
Главное напряжение тока: 380В, 50Хз
Сила блока полная: о 20.7КВ
Подшипник вала привода: 6026
Подъем Турбо: СВЛ10-3/23-ФУ3
Мотор главного привода: ИВП180М-4-15
Редуктор: ЗК500-48.57
Материал Валльбоард: А3
Материал вала: 40
Материал прессформы: Гкр15
ИИИ, обзор структуры оборудования
Рамка оборудования обработана стальной пластиной А3, после старея обработки, структуры 3 роликов, 1 верхнего и 2 более низких, более низкий ролик принимает фиксированную структуру, верхний ролик принимает регулировку движения слайдера, и 3 набора привода коробки турбины управляются мотором для того чтобы отрегулировать верхнее а низкий коробка турбины соединена ведущим шатуном для обеспечения синхронизации 3 наборов коробок, и 3 независимых плиты стены соединены валом для обеспечения параллелизма всей машины. Диаметр вала ролика 110мм. 2 набора прессформ на левом и правый, одном для внутренней дуги и одном для наружной дуги, и наборе главного мотора 15КВ. Он управляется редуктором ЗК500, который управляет левыми и правыми более низкими валами через шестерни. Модуль шестерни 10м, одно для каждого вышло и правый. Продукт обработан через консоль деятельности.
ИВ, контрольный списоок конфигурации оборудования
| Нет |
Имя части
|
Количество
|
| 1 |
Формировать прессформу
|
Один набор прессформ на каждой стороне
|
| 2 |
двигатель 15КВ
|
1Сет
|
| 3 |
Формировать вал прессформы
|
3Сец
|
| 4 |
Подъем Турбо
|
3Сец
|
| 5 |
Поднимаясь двигатель
|
1Сет
|
| 6 |
Редуктор ЗК500
|
1Сет
|
| 7 |
Электрическая консоль
|
1Сет
|
| 8 |
Анкерный болт оборудования
|
1Сет
|
Диаграмма структуры В.Экипмент:
