Максимальный диаметр 2200 мм высокий мачта и монополь швов сварочной машины


Сварочный станок для швов высокомачтовых и монопольных опор, максимальный диаметр 2200 мм

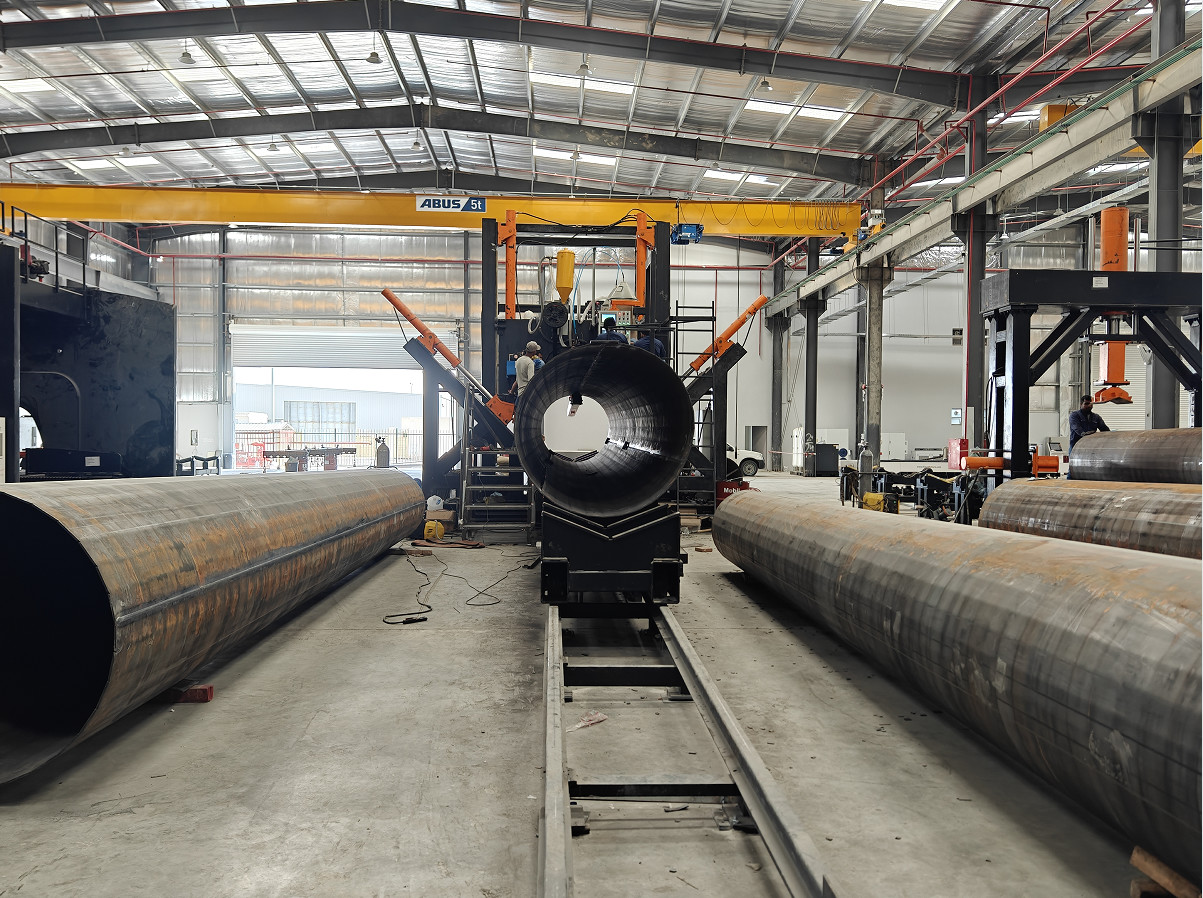

СТАНОК ДЛЯ СВАРКИ ШВОВ ВЫСОКОМАЧТОВЫХ И МОНОПОЛЬНЫХ ОПОР, подходит для полигональных и конических опор типа с одним или двумя корпусами. Это автоматическая сварочная линия, конструкция портального типа фиксирована и оснащена сварочной системой, тележка на всю длину опоры с серводвигателем для регулировки скорости перемещения, гидравлический цилиндр толкает зажимное колесо для закрытия опоры и одновременной сварки.
Для опоры с двумя швами, когда сварка первого шва завершена, нижний ролик поднимается и поворачивает опору в положение второго шва для начала сварки второго шва.

Станок включает в себя следующие элементы:

1. Длинный рабочий стол для перемещения тележки и опоры.

2. Основной портальный блок

3. Система привода для перемещения тележки опоры

4. Гидравлический зажим (включая зажимные колеса для опоры)

5. Система сварки под флюсом, включая систему подачи сварочной проволоки.

6. Система рекуперации флюса

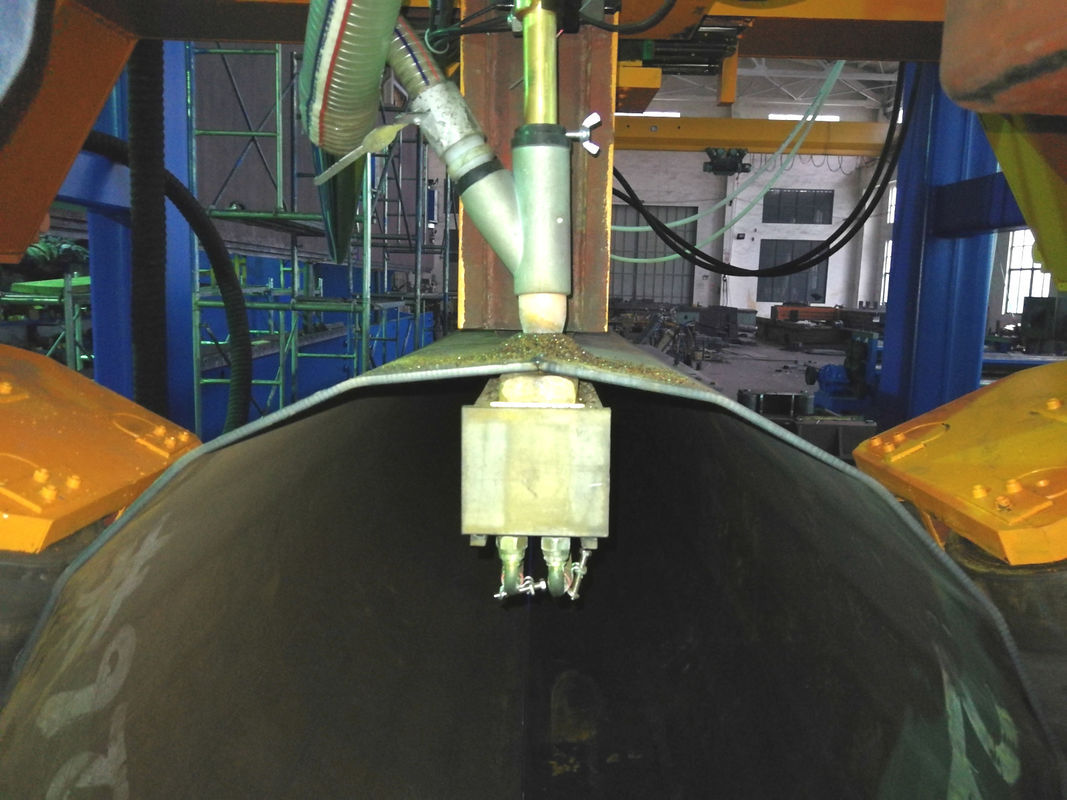

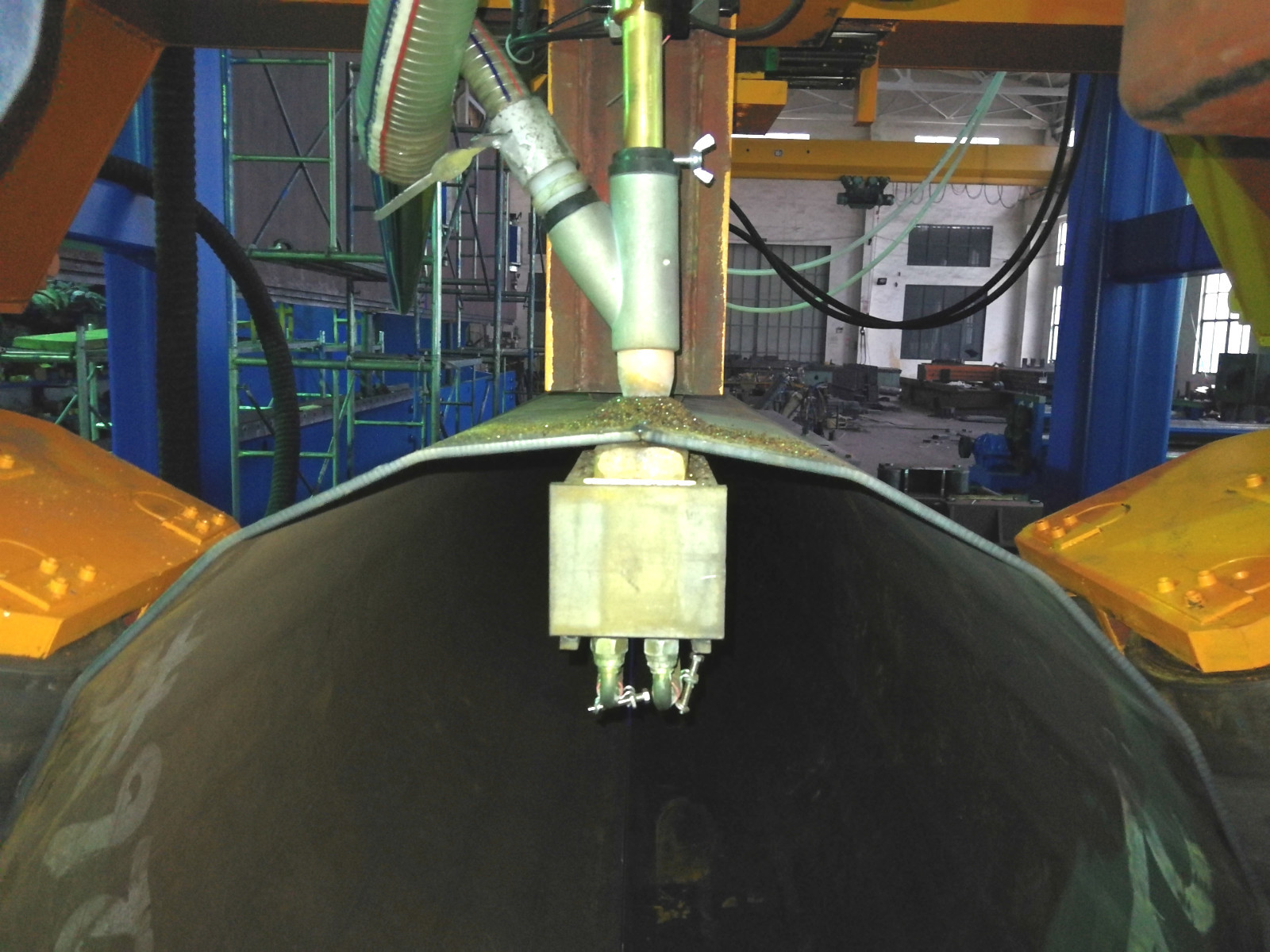

7. Внутренняя медная шина с системой водяного охлаждения

8. Подъемный ролик, 2 единицы

9. Гидравлическая система

10. Система управления
