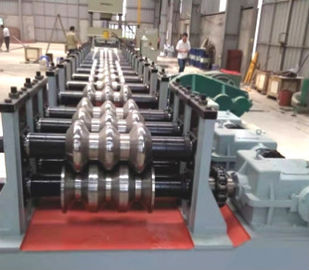

Крен усовика КЭ 476мм формируя машину для листа толщины 4мм

Крен усовика КЭ 476мм формируя машину для листа толщины 4мм
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet
Крен усовика КЭ 476мм формируя машину для листа толщины 4мм Крен усовика КЭ 476мм формируя машину для листа толщины 4мм Крен усовика КЭ 476мм формируя машину для листа толщины 4мм Крен усовика КЭ 476мм формируя машину для листа толщины 4мм Крен усовика КЭ 476мм формируя машину для листа толщины 4мм

Большие изображения :  Крен усовика КЭ 476мм формируя машину для листа толщины 4мм

Подробная информация о продукте:
Место происхождения: Вукси, Китай
Фирменное наименование: CMC
Сертификация: CE, ISO
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiate
Упаковывая детали: Все тело покрытое с полиэтиленовым пакетом. или согласно требованиям к клиентов.
Время доставки: Согласно штокам
Условия оплаты: T/T, L/C, D/P
Поставка способности: 50 комплектов в месяц.

Крен усовика КЭ 476мм формируя машину для листа толщины 4мм

описание
Условие: Новый Место происхождения:: ВУСИ, КИТАЙ
Толщина: 2.5~3.0мм Ширина: 450-476мм
Применимые индустрии: Строительства Цвет: Определяемый пользователем
Высокий свет:

крен усовика 4мм формируя машину

,

рельс предохранителя 476мм формируя машину





крен усовика формируя машину для листа толщины 4мм





мы профессиональным конструировать приниманнсяый за изготовителем и производящ все типы высокой точности, профессионально конструированный техник высоты, формировать машины. Используя программное обеспечение дизайна КОПРУ передовой технологии и включать, мы можем изготовить к международным стандартам для наших клиентов.







Машина

a. Толщина: 2,5--4мм (±0.2мм), ширина: 750мм±5мм,
прочность б.Иельд 235Мпа, загиб стороны чем 10мм (основание на 5мм),
Внутренн-диаметр к.Коил: φ508~φ600мм; Внутренн-диаметр катушки: ≤φ1800мм,
вес д.Коил: ≤10Т



Параметры машины И.Басик

  1. Механические свойства и спецификации сырья
  2. Материал: Оцинкованная жесть К345Б
  3. Толщина: 2.5~3.0мм
  4. Ширина: 450-476мм
  5. Вес: 65КГ
  6. Спецификации продуктов
  7. Продукт: чертеж субпродукта
  8. Ширина продукта: ± 5мм 310мм
  9. Высота продукта: ± 5мм 81мм
  10. Технические характеристики изделия
  11. Формировать метод: Формировать Колд ролл
  12. Скорость продукции: ≤10м/минута
  13. Питаясь направление: левое питание
  14. Главное напряжение тока: 380В, 50Хз
  15. Сила блока полная: о 20.7КВ
  16. Подшипник вала привода: 6026
  17. Подъем Турбо: СВЛ10-3/23-ФУ3
  18. Мотор главного привода: ИВП180М-4-15
  19. Редуктор: ЗК500-48.57
  20. Материал Валльбоард: А3
  21. Материал вала: 40
  22. Материал прессформы: Гкр15





ИИ, обзор структуры оборудования



Рамка оборудования обработана стальной пластиной А3, после старея обработки, структуры 3 роликов, 1 верхнего и 2 более низких, более низкий ролик принимает фиксированную структуру, верхний ролик принимает регулировку движения слайдера, и 3 набора привода коробки турбины управляются мотором для того чтобы отрегулировать верхнее а низкий коробка турбины соединена ведущим шатуном для обеспечения синхронизации 3 наборов коробок, и 3 независимых плиты стены соединены валом для обеспечения параллелизма всей машины. Диаметр вала ролика 110мм. 2 набора прессформ на левом и правый, одном для внутренней дуги и одном для наружной дуги, и наборе главного мотора 15КВ. Он управляется редуктором ЗК500, который управляет левыми и правыми более низкими валами через шестерни. Модуль шестерни 10м, одно для каждого вышло и правый. Продукт обработан через консоль деятельности.







ИИИ, контрольный списоок конфигурации оборудования



Нет



Имя части



Количество

1



Формировать прессформу



Один набор прессформ на каждой стороне

2



двигатель 15КВ



1Сет

3



Формировать вал прессформы



3Сец

4



Подъем Турбо



3Сец

5



Поднимаясь двигатель



1Сет

6



Редуктор ЗК500



1Сет

7



Электрическая консоль



1Сет

8



Анкерный болт оборудования



1Сет





图片 2
