Крен панели усовика 450мм КЭ КМК формируя машину

КЭ КМК крен панели усовика 450 до 476мм формируя машину

Параметры машины И.Басик

1. Механические свойства и спецификации сырья

• Материал: Оцинкованная жесть К345Б
• Толщина: 2.5~3.0мм
• Ширина: 450-476мм
• Вес: 65КГ
• Спецификации продуктов
• Продукт: чертеж субпродукта
• Ширина продукта: ± 5мм 310мм
• Высота продукта: ± 5мм 81мм
• Технические характеристики изделия
• Формировать метод: Формировать Колд ролл
• Скорость продукции: ≤10м/минута
• Питаясь направление: левое питание
• Главное напряжение тока: 380В, 50Хз
• Сила блока полная: о 20.7КВ
• Подшипник вала привода: 6026
• Подъем Турбо: СВЛ10-3/23-ФУ3
• Мотор главного привода: ИВП180М-4-15
• Редуктор: ЗК500-48.57
• Материал Валльбоард: А3
• Материал вала: 40
• Материал прессформы: Гкр15

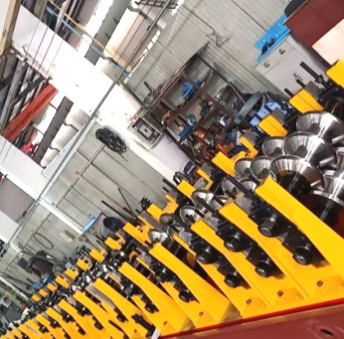

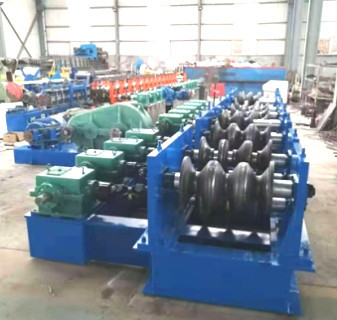

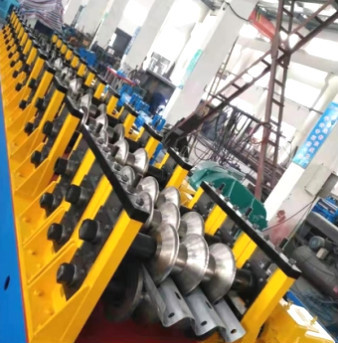

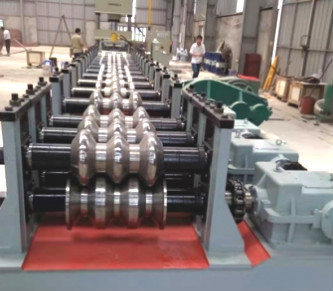

ИИ, обзор структуры оборудования

Рамка оборудования обработана стальной пластиной А3, после старея обработки, структуры 3 роликов, 1 верхнего и 2 более низких, более низкий ролик принимает фиксированную структуру, верхний ролик принимает регулировку движения слайдера, и 3 набора привода коробки турбины управляются мотором для того чтобы отрегулировать верхнее а низкий коробка турбины соединена ведущим шатуном для обеспечения синхронизации 3 наборов коробок, и 3 независимых плиты стены соединены валом для обеспечения параллелизма всей машины. Диаметр вала ролика 110мм. 2 набора прессформ на левом и правый, одном для внутренней дуги и одном для наружной дуги, и наборе главного мотора 15КВ. Он управляется редуктором ЗК500, который управляет левыми и правыми более низкими валами через шестерни. Модуль шестерни 10м, одно для каждого вышло и правый. Продукт обработан через консоль деятельности.

ИИИ, контрольный списоок конфигурации оборудования
