Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину

Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину

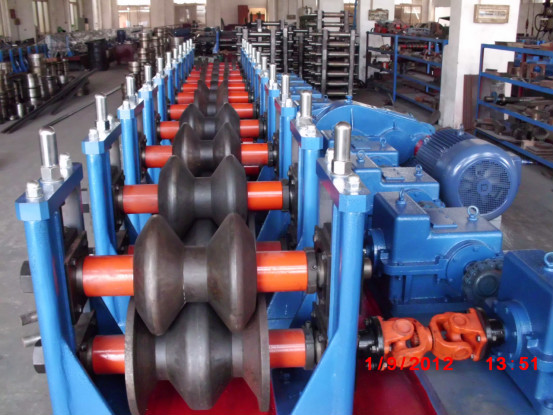

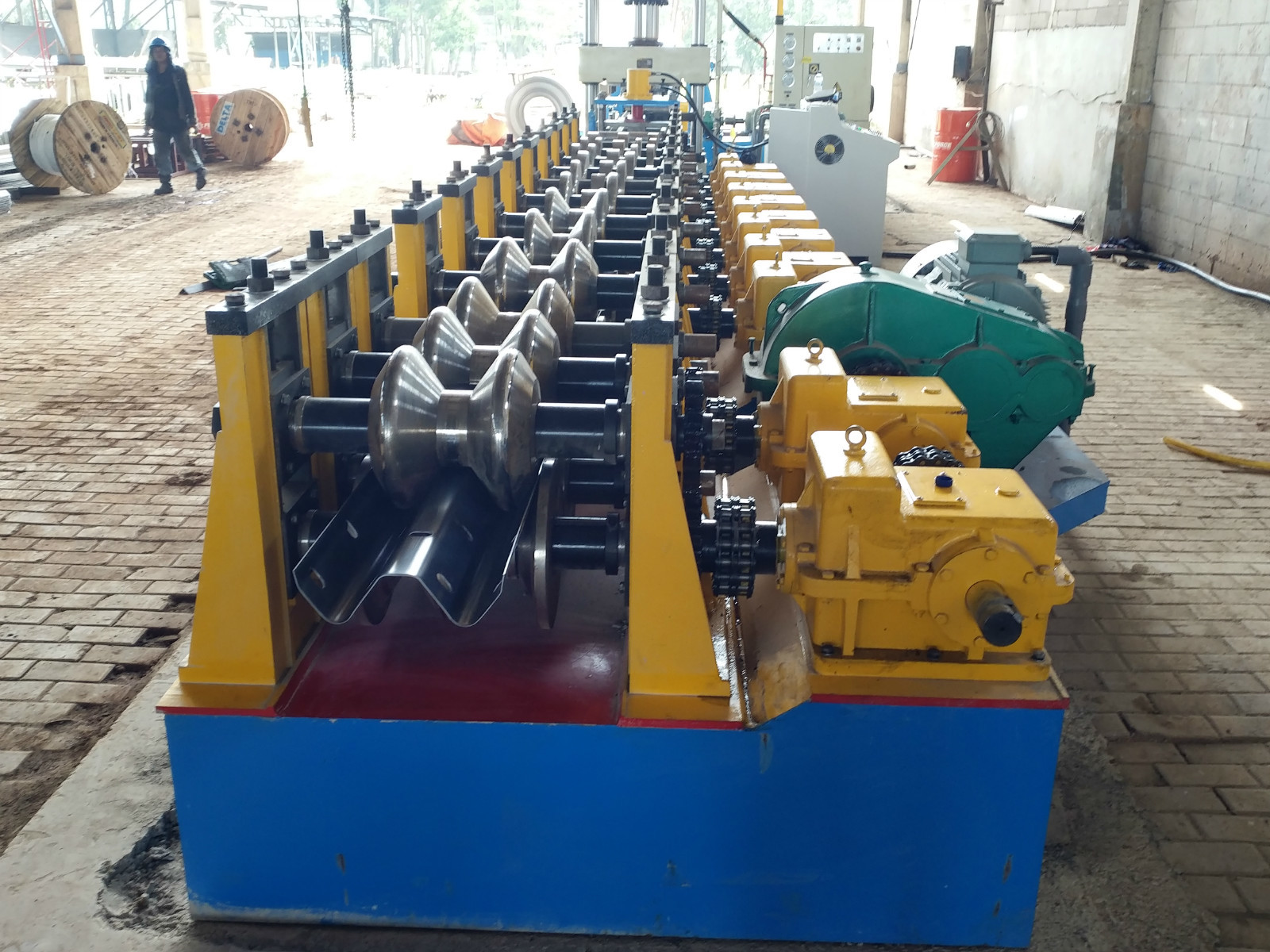

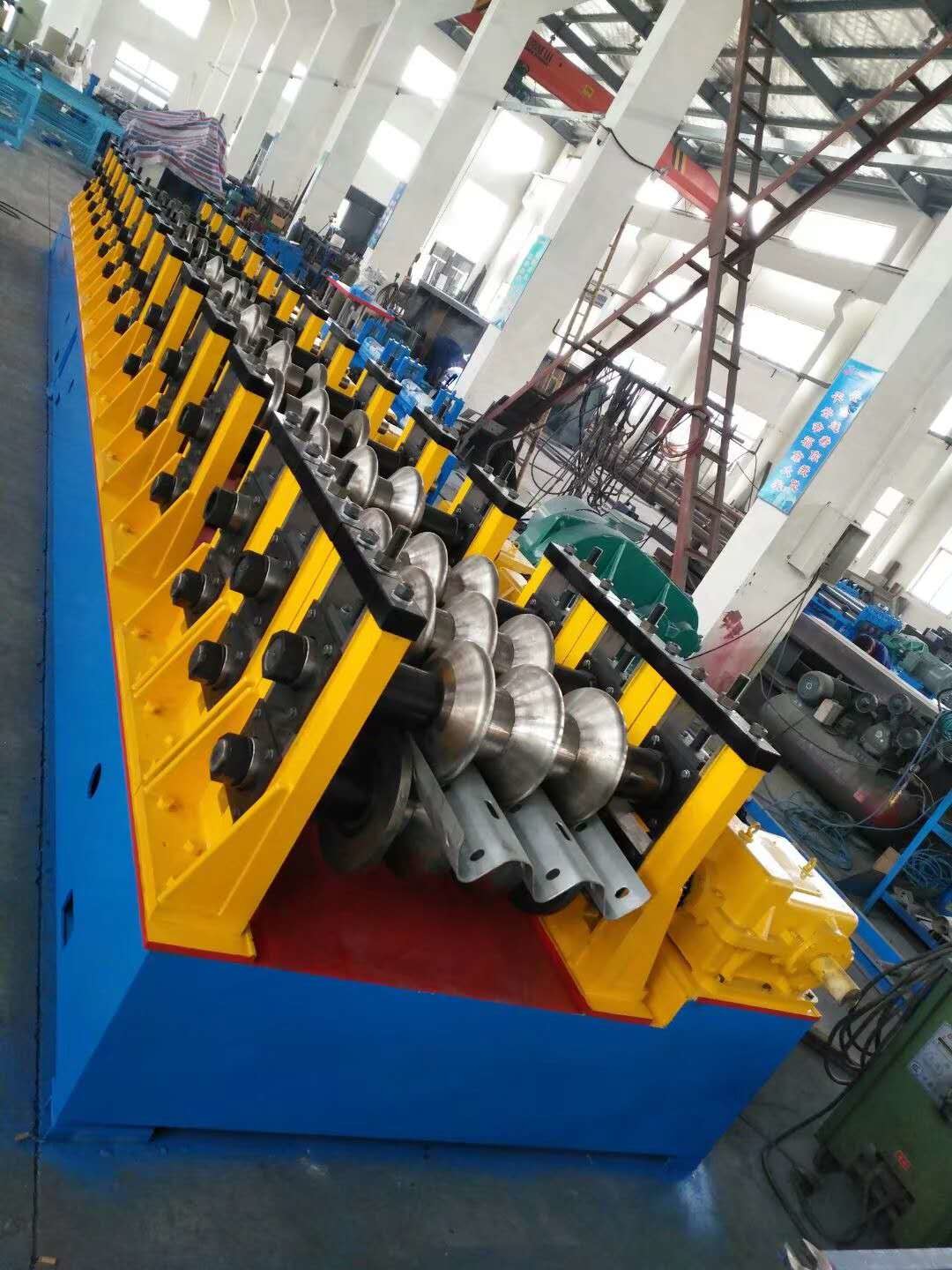

Highway 12m / Min Guard Rails Roll Forming Machine
Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину

Большие изображения :  Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину

Подробная информация о продукте:
Место происхождения: Wuxi, Китай
Фирменное наименование: CMC
Сертификация: CE, ISO
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiate
Упаковывая детали: Все тело покрытое с полиэтиленовым пакетом. или согласно требованиям к клиентов.
Время доставки: Согласно штокам
Условия оплаты: T / T, L / C
Поставка способности: 50 комплектов в месяц.

Шоссе 12м/минимальные рельсы предохранителя свертывает формирующ машину

описание
Имя: Крен усовика шоссе формируя машину скорость: 8-12м/мин
Вес: 65Кг Высота продукта: ± 5мм 81мм
Формировать метод: Формин Главное напряжение тока: 380в, 50Хз
Высокий свет:

крен усовика 12м/мин формируя машину

,

крен усовика 3.5мм формируя машину



диаграмма структуры оборудования:





Преимущества:

крен усовика шоссе 2 волн формируя машину

как изготовитель мы специализированы во всех видах крена формируя машину.

Опыт хороший 20 лет для того чтобы сделать крен формируя машину.

выбирает самые лучшие материал и компоненты для экспорта более после этого 40 стран.

обеспечивает самую лучшую цену, хорошее качество и быструю доставку.



Название продукта крен усовика шоссе 2 волн формируя машину
НЕТ. Детали Параметры Примечание
1

Соответствующий



Материал

Тип ГИ/ППГИ
Ширина Подгонянный
Толщина 1.5-3.5мм
2

Продукт

Спецификации

Длина Любая длина Запрограммированный
Допуск длины ±2мм
3 Работая скорость 8-12м/мин Стандартная машина
4 Система управления Датчик Мицубиси/Сименса ПЛК& Таможня
5 Полная сила О 30КВ До окончательного дизайна
6 Полный вес О 15Т До окончательного дизайна





















































Параметры машины ИИ.Басик

  1. Механические свойства и спецификации сырья

Материал: Оцинкованная жесть К345Б

Толщина: 2.5~3.0мм

Ширина: 450-476мм

Вес: 65КГ

Спецификации продуктов

Продукт: чертеж субпродукта

Ширина продукта: ± 5мм 310мм

Высота продукта: ± 5мм 81мм

Технические характеристики изделия

Формировать метод: Формировать Колд ролл

Скорость продукции: ≤10м/минута

Питаясь направление: левое питание

Главное напряжение тока: 380В, 50Хз

Сила блока полная: о 20.7КВ

Подшипник вала привода: 6026

Подъем Турбо: СВЛ10-3/23-ФУ3

Мотор главного привода: ИВП180М-4-15

Редуктор: ЗК500-48.57

Материал Валльбоард: А3

Материал вала: 40

Материал прессформы: Гкр15



ИИИ, обзор структуры оборудования

Рамка оборудования обработана стальной пластиной А3, после старея обработки, структуры 3 роликов, 1 верхнего и 2 более низких, более низкий ролик принимает фиксированную структуру, верхний ролик принимает регулировку движения слайдера, и 3 набора привода коробки турбины управляются мотором для того чтобы отрегулировать верхнее а низкий коробка турбины соединена ведущим шатуном для обеспечения синхронизации 3 наборов коробок, и 3 независимых плиты стены соединены валом для обеспечения параллелизма всей машины. Диаметр вала ролика 110мм. 2 набора прессформ на левом и правый, одном для внутренней дуги и одном для наружной дуги, и наборе главного мотора 15КВ. Он управляется редуктором ЗК500, который управляет левыми и правыми более низкими валами через шестерни. Модуль шестерни 10м, одно для каждого вышло и правый. Продукт обработан через консоль деятельности.



ИВ, контрольный списоок конфигурации оборудования



Нет



Имя части



Количество

1



Формировать прессформу



Один набор прессформ на каждой стороне

2



двигатель 15КВ



1Сет

3



Формировать вал прессформы



3Сец

4



Подъем Турбо



3Сец

5



Поднимаясь двигатель



1Сет

6



Редуктор ЗК500



1Сет

7



Электрическая консоль



1Сет

8



Анкерный болт оборудования



1Сет







图片 2
