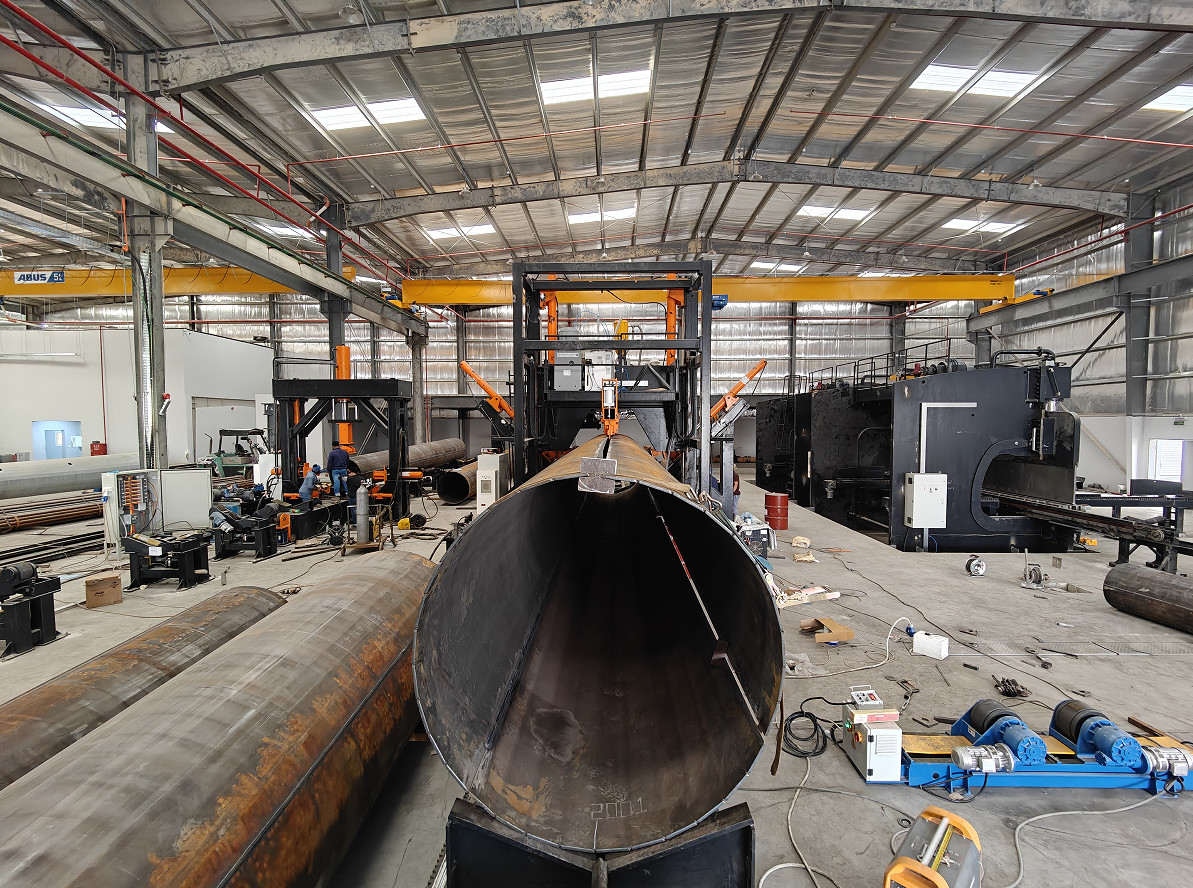

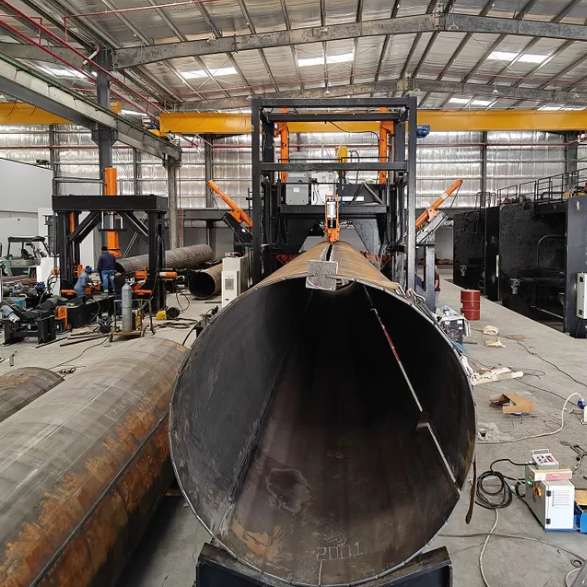

Диаметр диапазона 500 ~ 2500 мм,5G столб, монопол, высокий мачты столб закрыть сварочной машины

СУПЛЕННЫЙ СНИМКОВЫЙ ПОЛ- СВЕДНИК,

Модель: HM2500/13000

Проектированный для Монополя, высокого мачты, 5G связи

Диаметр диапазона: 500 ~ 2500 мм, толщина:обычно, 6 ~ 20 мм, длина: 13000 мм

Примечание: машина также может делать больше толщины, если толщина 18 ~ 25 мм, процесс предложения: сначала делать закрытую сварку, затем делать поверхностную сварку.

двойная дуговая трехпроводная сварочная машина

Сфера применения: подходит для продольной автоматической сварки с закрытием полюсов средних размеров большой длины, таких как полюс 5G, монопол, полюс высокого мачты

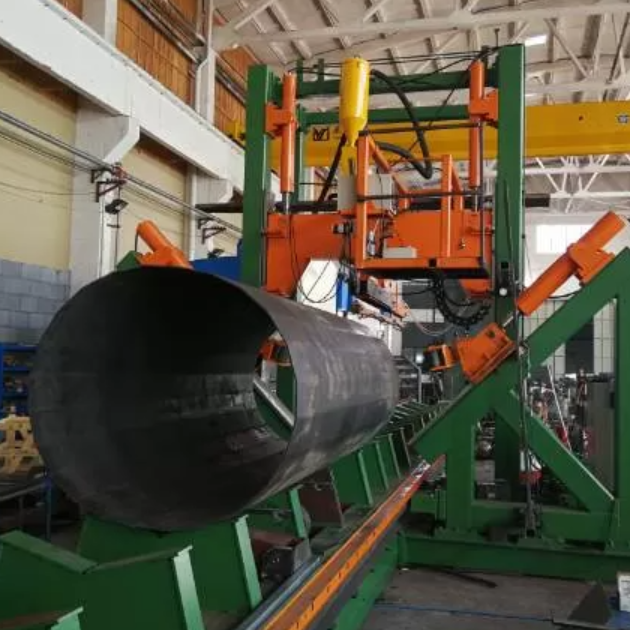

CNC POLE SHUT-WELDING MACHINE, он подходит для одной оболочки или двух оболочек типа полигонального и кругового конического полюса ((Конический полюс). это автоматическая линия сварки,конструкция типа порта фиксирована и имеет систему сварки, V-образный полный столб длины колёса ((рабочий стол) с сервомотором для регулируемой скорости движения, Гидравлический цилиндр толкает зажимающее колесо, чтобы закрыть столб и делать сварку одновременно.

Для двух швов, когда завершается сварка первого шва, нижний ролик поднимается и поворачивает столб в другое положение шва, чтобы начать сварку второго шва.

Специальные характеристики:

1.CNC автоматическое регулирование, система CNC, с изменением диаметра столба, автоматически регулировать давление, автоматически регулировать положение ступни нажатия,автоматически совпадает со скоростью питания и положением, держать сварный шва всегда в закрытом состоянии, чтобы обеспечить плавное сварение.

2.Специальная система управления CNC делает левую и правую сторону стопы синхронизации производительность очень хороша

3. На основе квалификации предыдущего процесса после сварки не происходит скручивания сварки столба,и нет необходимости для персонала, чтобы вытащить и скрутить стержень на задней части машины, чтобы центр сварки.

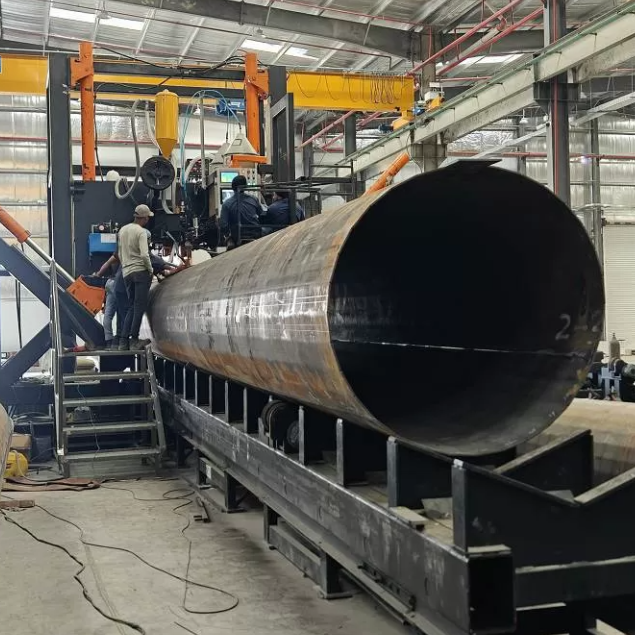

4Полюс расположен на V-образном рабочем столе, и его движение контролируется серво, чтобы обеспечить стабильность сварки головы и хвоста.Сварка от головы до хвоста значительно сокращает длину хвоста, который не сварен.

5.Количество зажимания роликов составляет 3 комплекта, преимущество заключается в снижении давления роликов на поверхность полюса и уменьшении царапины на поверхности.,Он может быть равным диаметром или коническим.

6- V-образный рабочий стол ((доли) с моторизованной функцией быстрого возвращения, и это уменьшает интенсивность труда операторов.

7.Функция сварки под водой

8В практической работе положение сварного шва редко регулируется, что снижает интенсивность труда операторов.

9С помощью камеры, установленной на голове машины, сварный шва отражается на экране главной панели управления, что делает отслеживание сварного шва простым и легким.и снижение интенсивности труда оператора для мониторинга сварки..

10Самостоятельно разработанное масло давление и система CNC, делая сварный столб круглым и деформация небольшая.

11. Для двух швов столба, когда первый швов сварка закончена, нижний ролик поднимется и повернуть столб в другое положение швов, чтобы начать второй швов сварки

12.погрузка и разгрузка в переднем положении

13Внутренние медные блоки, что значительно улучшает скорость проникновения сварки.

14Оператор: 1 человек.

15Необязательные предметы:

15.1 для толщины пластины более 10 мм применяется двойная дуговая и двойная проволока (или двойная электрическая и три проволоки) сварка под водой, DC + AC, DC сварка использует высокий ток и низкое напряжение;Арка постоянного тока получает большое проникновение, переменный ток принимает относительно небольшое течение и высокое арковое напряжение, увеличивает ширину слияния и получает красивое сварное образование.улучшить производительность сварки и уменьшить расход энергии..

15.2сетевая система

Функция: своевременное обновление программного обеспечения для получения лучшего и последнего программного обеспечения и данных опыта, которые могут помочь клиентам в дистанционной диагностике неисправностей и дистанционной корректировке параметров.Это удобно для клиентов быстро возобновить производство.15.3 Запчасти с помощью машины.

Машина состоит из следующих частей:

• Сервоприводный рабочий стол типа V (Dolly)
• Передние и задние рельсы для стола на V
• Основная рама порта
• Система привода для рабочего стола типа V
• Гидравлический зажимательный агрегат (включая зажимательные ролики)
• Система подводной дуговой сварки с системой питания проволоки
• Система восстановления потока
• Внутренний медный стержень с системой охлаждения водой
• операционная платформа
• Ротационный ролик, 2 пары, на тележке
• Гидравлическая система
• Система управления
