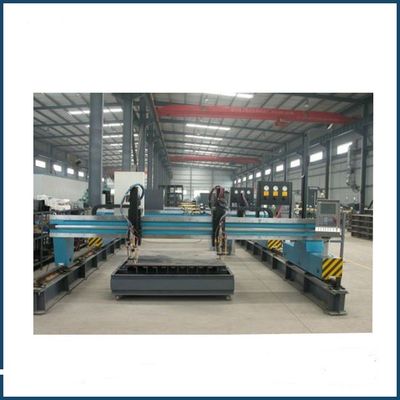

тип автомат для резки Gantry 4000mm плазмы CNC с вертикальным и горизонтальным вырезыванием

1☆Краткое введение

Цифровая режущая машина серии ЧПУ - это своего рода недавно исследованное и разработанное эффективное автоматическое оборудование для стальной пластины для поддержки обработки металлических деталей, основанных на поглощении домашних и зарубежных передовых программных и аппаратных технологий, и она может выполнять вертикальную и горизонтальную режущую и разрезающую и разрезание на любом положении дуги, которая имеет высокую точность поверхности режущей поверхности и небольшую деформацию. Оборудование представлено с соответствующей структурой, легкой эксплуатацией, передовой технологией и т. Д. Резка пламени ЧПУ является традиционным методом тепловой резки, который применимо для обрезки углеродистой стальной пластины с хорошим качеством, а толщина резания составляет 6-150 мм. Машина плазменной резки с ЧПУ применима к разрезанию из нержавеющей стали и неплозной стали с быстрой скоростью, хорошей шероховатостью поверхности резки, высокой точностью и небольшой деформации. Это лучший выбор, чтобы получить более высокое качество материала для резки металла. Машина резки с ЧПУ широко применима к автомобильной, судостроительной нефтехимической промышленности, котлам, судам под давлением, строительным механизмом, легким промышленным механизмом и другими отраслями промышленности.

2☆Основные компоненты

3☆ Функциональные компоненты

4☆ Основные технические характеристики

5☆ Рабочая среда

6☆ Введение машины

Цифровая машина серии CNC - это новая дизайнерская машина в хорошей работе. Его в целом выглядит красиво, легче, меньше ускоряющейся силы, плавная работа и широко использование. Его основные функции и функции, как показано ниже:

• Основная структура:

Цифровой контроль CNC -серия Digital Control Machine состоит из каркасной рамы (составленной из балки и пары конечных балок), главного управляемого рельса, поперечного планка, подъемного фонарика, фонарика вертикальной полосы, платформы резания, компонент сеттона, система газа, электрический контроль и система управления сервоприводом и т. Д.

• Гантри кадр:

Балка: квадратная сварка для удаления напряжения используется для балки. Связывающая поверхность балки принимает ключевую структуру канавки для облегчения балки для связывания. Путешествие по поверхности каждой направляющей дорожки подвергалась точной обработке с звуковой вязкостью и точностью. Поперечная стойка зафиксирована болтом на дорожке, который обрабатывается балкой. Это удобно для замены и регулировки. Один из фланга балки установил 45# высококлассовую углеродную стальную дорожку. После отпуска, поверхность пути с высокой жесткостью и жесткой истинностью, чтобы реализовать использование поперечного планка. Согласно требованию, машина может быть оснащена рельсом для перемещения 9 штук (зависит от клиентов) мультиголовой вертикальной полосы факела на другой стороне балки. Этот рельс обрабатывается заранее и образуется в виде типа сборки для удовлетворения потребностей многопользовательской резки вертикального газа.

Конец балки: Active Cond Girls принимает сварку листового материала типа и удаляет сварку напряжения после сварки, которая является компактной и красивой, и обрабатывает ключ местоположения с помощью связующей поверхности балки для обеспечения размера установки. Сервомотор AC, изготовленный в Японии, и Reducer, изготовленный в Германии, установлены в приводном конечном луче, который также контролируется управляемым устройством. Устройство трансмиссии установлено на направляющей скользящей пластине, с пружинным нажатием, установленным на одном фланге, чтобы гарантировать подтягивание и передачу передачи и стойки, чтобы оборудование стало стабильно двигаться и удовлетворить требование изменения скорости. Горизонтальное направляющее колесо установлено на обоих концах концов, которая используется для регулировки нажатиющего содержания концентрического колеса на рельсе.

Гантри -рама состоит из балки и конечной балки на обоих концах, с расположением ключа -водостоком на одном конце; Он сочетает в себе болты высокой прочности, чтобы обеспечить стабильную работу оборудования без какого -либо отклонений. Пылевая стеклоочиститель установлен на обеих конечных поверхности конечной балки. Во время работы он удаляет примеси на поверхности рельса, чтобы обеспечить требования к обработке и тепловой резки для облегчения резки. Во время ускорения, замедления и переезда максимальная точность движения оборудования может быть гарантирована.

• Главный и помощник трека:

Высокая прочность обработка используется для продольной рельсы с обеих сторон. Точная обработка производится для верхней поверхности и боковой поверхности рельса, а точная обработка установлена ​​на внешней стороне рельса, чтобы сделать приводной двигатель трансмиссии с шестеренной парой и стойкой. Подключите рельс с нажатой пластиной, завязкой и соединительной валом и зафиксируйте его на опорном балке. Поддерживающий луч является сварной частью и должна быть сделана клиентами. Он должен снять напряжение и обеспечить прямолинейность, параллелизм и горизонтальность направляющей рельсы, метод точной обработки и соответствующую технологию обработки, обеспечивая точность производства, установки и точности продукта, чтобы сделать звуковой белют передачи и стойки со стабильной работой.

• Подъем режущего факела:

Чтобы реализовать подъем режущего факела, пара трансмиссионных винтов и подшипник прямой линии используется для численной машины для резки управления. В качестве устройства передачи используется двигатель TWT Gear DC, изготовленный в Тайване. Прямая линейная подшипника LM используется для верхнего и нижнего движения. Режущий факел свободно перемещается на подъемном стержне. Группа режущей факела включает в себя один набор численного управляющего фонарика и устройства зажигания, плазменного фонарика, а другие могут выбрать требованиями пользователя. Режущие факелы соединены с фиксирующей пластиной и подъемным стержнем, чтобы обеспечить гибкое перемещение режущего факела.

• Система газа

Проектирование системы газа обеспечивает безопасную и надежную работу. Он состоит из двух частей. Одним из них является устройство для подачи газа и источник газа и источник газа, коллективная подача газа или поставку газа в соединении, с чистотой кислорода 99,7% и пропаном 86%. Другой требуется в воздухе от производителя, а именно, ящик для исходного газа, строка распределения и численное управление режущим факелом (вертикальная полоса Ящик для источника газа содержит 3 редукционных клапана и давления. Кислород входит двумя способами, а пропан вступает в систему восстановления исходной коробки газа. После снижения давления получается необходимый источник газа, давление кислорода 0,98 МПа и давление ацетилена 0,14 МПа, источник газа проникает в строку распределения через суставную трубу, которая состоит из 3 трубных рядов и зафиксирует его на поверхности основной лучи с зажимами. Строка распределения является основной частью структуры распределения режущего факела, один способ связан с двумя группами численного контроля фонарика через цепь перетаскивания MS и газовой трубы. Устройство обратных последствий установлено на трубе Air Way (режущая факел), чтобы предотвратить обратные последствия, чтобы сделать эксплуатацию безопасной и надежной. Распределение давления и потока источника газа завершается путем вращающейся стоимости ручного значения снижения и резки факела. Давление резания выбирается в зависимости от толщины режущей стальной пластины. Выбор параметров зависит от ознакомительной операции.

7☆ Список ключей

8☆ Список аксессуаров и инструментов

9☆ Система управления ЧПУ

Adtech HC-6500, Китай

• Функции системы:

10☆ Плазменный источник питания

USA Thermadyne Cutmaster A120, подробности, информация, см. Www.thermadyne.com

11☆ Программное обеспечение для программирования

Integnps из Китая

Краткое введение:

IntegNPS - это программное обеспечение, используемое для программирования NC (численное управление) резки.

Поддержка Integnps.

IntegNPs могут генерировать файл кода NC для режущей машины, перфорированной бумажной ленты и т. Д., Интегрированные с автоматическим воздействием, анти-дискретирование ламинального листа, интеллектуальные и проводные, близлежащие точки разрезания, автоматическая комбинированная компенсация программного обеспечения, проверка интерференционных точек, пробег среза, маркировку пунсов, картинг порошка, оптимизация кода, проверка кода NC, режущие текстовые и другие функции. Рассчитайте время разреза, резку, площадь резки и использование стали. Создать отчет о предварительном просмотре печати.

Integnps интегрируется с AutoCAD эффективно, файл AutoCAD DWG может использоваться в качестве детали, рисуя непосредственно для гнездования, InteGNPS прост в использовании, с полными функциями и надежно, n AutoCAD вы можете рисовать версиформированные чертежи. Integnps - это мощный и практичный инструмент для программирования резания NC.

Функции InteGnps:

2) Простые в использовании, легкость для обучения, интеграция с AutoCAD. Многоязычная поддержка, теперь поддерживая китайскую (упрощенную) и английскую версию.

3) Специальная автоматическая правильная машина кумулятивная, обеспечить точно сложное программирование гнездования.

4) Специальная комбинация Beeline, которая станет менее 0,1 мм.

5) Специальный лист люминального листа анти-устойчивости может получить хорошее качество.

6) Специальные близлежащие точки разрезания автоматически скомбинированы, уменьшите время промахи и улучшите использование листа.

7) Специальная интеллектуальная внедрение и вывод, автоматическое проводник небольшого круга из центра.

8) Специальная поддержка для резки, маркировки, удара составного кода в одном файле NC.

9) Специальная поддержка оптимизирует небольшие дуги (ы) на линии, предотвращают проблемы (ы) процесса управления.

10) Поддерживается компенсация программного обеспечения.

11) Специальная поддержка Cut-In Place Cut-Over Technical, может подметать место для зарезанного места, особенно полезное для резки плазмы.

12) Неоткрытая резка контура поддерживается.

13) Разрешение положения, модифицируемое, разрез мудрый является гибким.

14) Поддерживается повторение программы.

15) Участок экрана NC Код как графический, проверка орфографии, проверка точек помех.

16) Печать предварительного просмотра гнездования и параметров.

17) Специальная связь с PocketPC, через PocketPC может отправлять код NC на машину для резки, программное обеспечение FastComm - это вариант для OS PocketPC.

18) Поддерживается коммуникация DNC.

19) Интегрированный модуль автоматического сектора.

20) Интеллектуальная цитата модуля цитаты (Intequote) поможет вам распечатать лист интеллектуальных цитат и список деталей после программирования.

21) Integnps интегрируйтесь с Windows Explorer.

22) Поддерживайте многие режущие машины, гнездовываясь, когда -то работая для всех режущих машин.

23) Поддержка графика файла формата Tribon-Gen и преобразовать в машинный код и AutoCAD

24) Модуль InteConvert Поддерживает все виды машинных кодов.

Integnps разработали десять лет назад, его полнофункции, выполняющие надежные, точно программирование, интеллектуальное, легкость для обучения, удобно для использования, в настоящее время широко используется в Китае.

Integnps продолжает опередить область программирования машины.
InteGnps предназначен для Windows 95/98/NT/2000/ME/XP/2003/Vista.
Integnps Поддержка AutoCAD R12/R13/R14/2000/2002/2004/2005/2006/2007/2008/2009 и т. Д.
