Обрабатывать изделие на определенную длину линия для фонарного столба



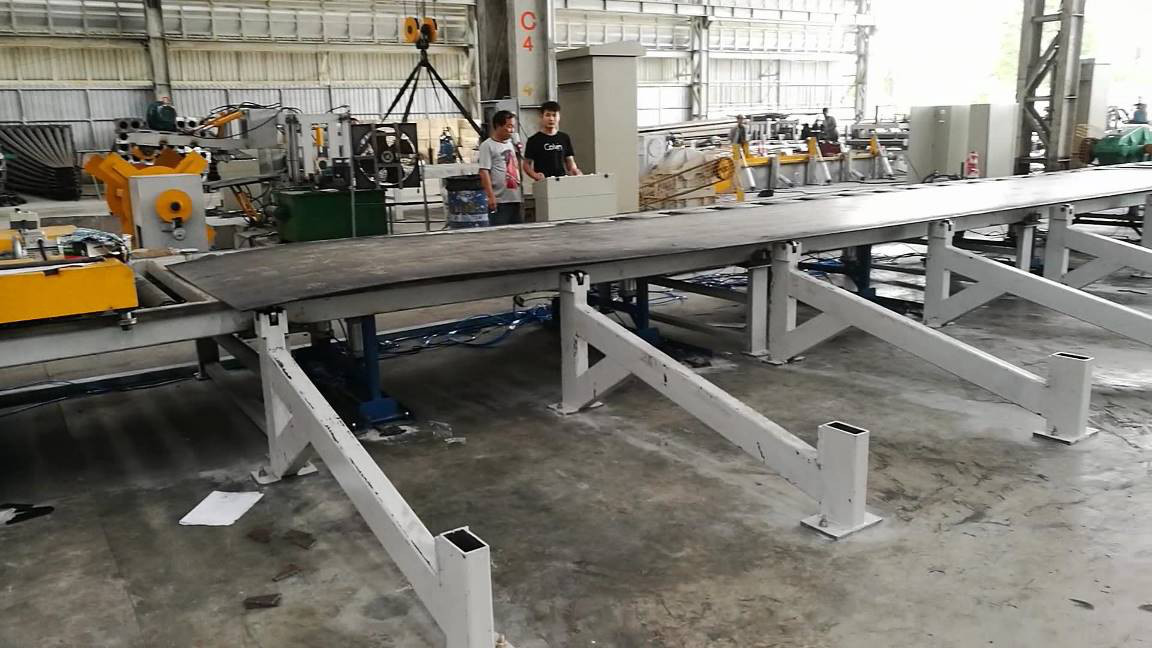

Обрабатывать изделие на определенную длину линия для фонарного столба, модели: КТЛА8кс1800

(Полностью автоматический тип, 4 положенный выравнивать)



Собственнические характеристики:

Полностью автоматический тип, если полученная правая ширина для поляка, контролируемый КНК длины, конусность разрезая с автоматизацией, плита конусности разгружая и штабелируя автоматическую систему.

С типом краем 2 лезвий царапины двойника разрезая блок и конусностью разрезая блок.

(Примечание: автоматическая штабелируя система для плиты после этого 6мм, плита фонарного столба)



Применение:

Оно для раскручивать фонарного столба материальный, выравнивать, резать, разрезать края царапины и процесса конусности разрезая, для того чтобы получить одну бортовую небольшую ширину, одна бортовая большая стальная пластина ширины.



Технический параметр и составленные приборы



Технический параметр

• Толщина материала: 3мм-8ммдлясталиК235А(К345=6мм,)горячекатанойслабой,(СТ52=6мм)
• Ширина материала: 800-1800мм
• Вес стальной катушки: Макс 30 тонн
• Внутренний диаметр стальной катушки: Φ508мм-Φ760мм
• Выравнивать скорость: 5 до 15м/мин
• Номер выравнивать ролики: 13
• Выравнивать диаметр роликов: 144мм
• Выравнивать расстояние ролика: 150 мм
• Выравнивать материал ролика: ГКр15
• Выравнивать твердость ролика: ХРК55-58
• Прибор ролика Суппоринг: 3 блока
• Диаметр поддерживая ролика: 150 мм
• Ряд длины для масштаба: 2000|12000ммсогласовывая требования
• Допуск длины вырезывания: ±15мм (основание на плите длины 8м)
• Главная выравнивая сила мотора: 45 кв, 960РПМ
• Режа емкость машины: 8ммкс2500мм
• Режа угол вращения машины: Максимальная 1,5 степени.
• двойная скорость 15 м/мин. края и конусности разрезая.
• Сила главного мотора на разрезать 11 кв
• Скорость тележки мовинг: 15м/мин, регулируемых
• Разрезать материал лезвия: Х13к
• Разрезать диаметр лезвия: 310мм
• конусность разрезая диаметр сжимая крена: 310мм
• Максимальная внутренняя ширина двойного разрезая блока: 1800мм
• Максимальная внутренняя ширина конусности разрезая блок: 2400мм
• зона ширины для машины: около 7000мм



Деталь прибора

1. Стальной автомобиль тележки загрузки катушки

Вверх и вниз: Гидравлический

Горизонтальный двигать: моторизованный

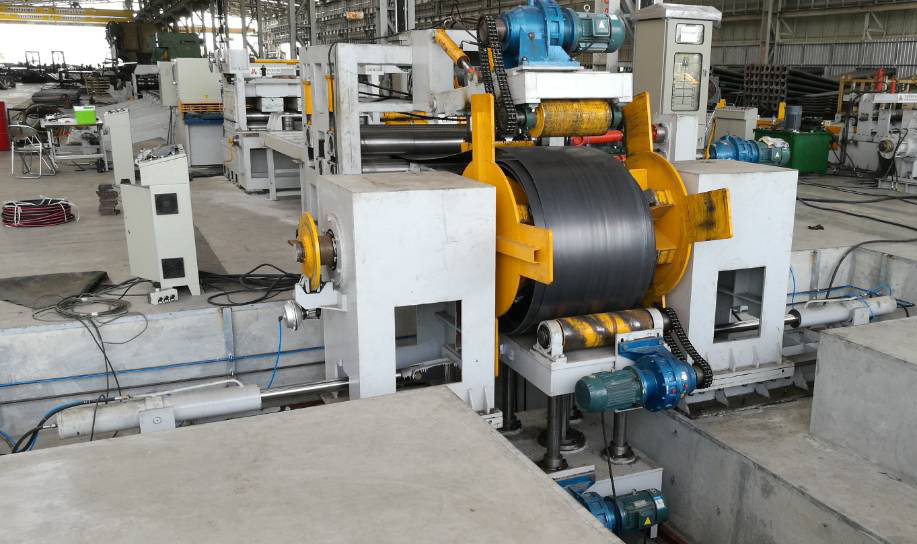

2. Гидравлический тип декоилер зонтика двух-головы:

Включение: левый и правый блок,

с тормозом которые дают напряжение вращения вала.

Раскройте и закройте: Гидравлический





3. Гидравлический отжимать и направлять, гидравлический прибор лопаткоулавливател-головы, сжимая прибор

Он составлен рамки, гидравлического отжимать и направляя прибора, гидравлического прибора головы лопаткоулавливателя, сжимая ролика и системы водителя мотора, етк.

• Гидравлический отжимая и направляя прибор:

Это составлено гидравлической отжимая и направляя руки, отжимать и направляя колеса, коробки передач, мотора, етк.

• Гидравлический прибор головы лопаткоулавливателя:

Это составлено гидравлического прибора сужением плиты лопаткоулавливателя, использующ плиту, гидравлический прибор, етк.

• Гидравлический прибор щипка

Он составлен скольжения, 2 роликов щипка, гидравлического прибора щипка, рамки, етк.

• Часть силы гидравлического прибора щипка

Это составлено мотора АК, коробки передач, группы в составе шпиндель и соединяется, носящ стойку, одно всеобщее соединение, етк.





4. ворктабле пути завальцовки середины



5. направляя прибор

Он составлен рамки гильдии, плиты движимости плоской, направляя прибора регулировки, колеса вертикали постного.

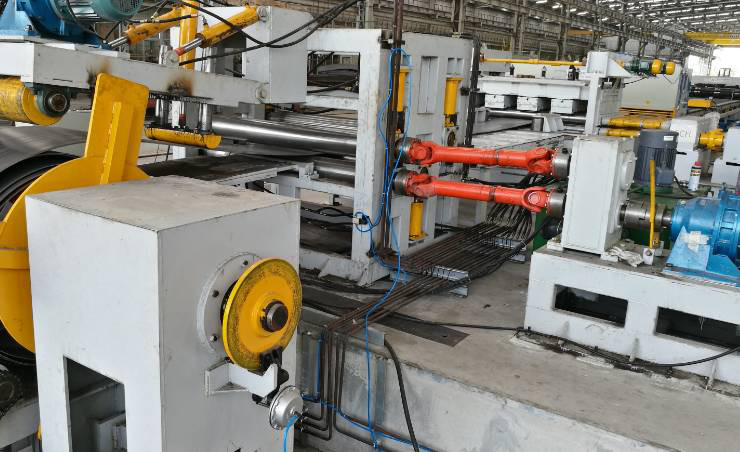

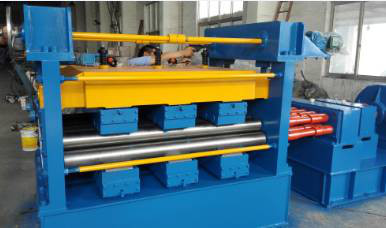

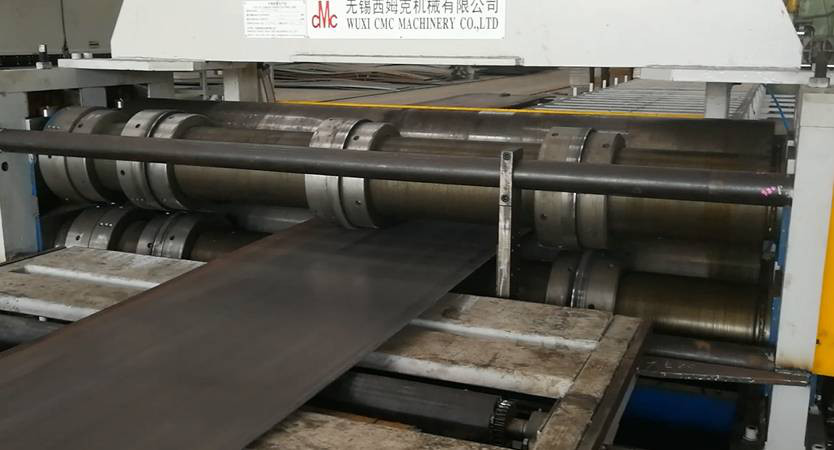

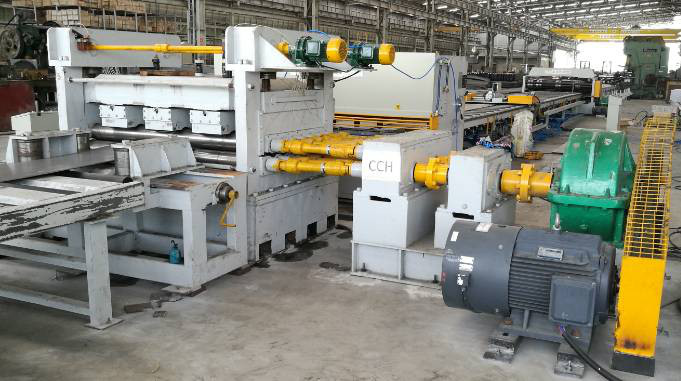

6. Выравнивать блок: (4 положенный тип)

Это оборудование ядра этой линии которое разделило в часть силы и часть хозяина.

Часть силы составлена стойки силы, деселератор, скорости АК мотор регулируемый, шкаф АК электрический (водитель мотора частоты АК), соединять, случай силы распределяя, колесо ремня, ремень, всеобщее соединение и тормоз ИВЗ, етк.

Часть хозяина составлена дн-стойки, рамки, под стойкой цапфы, сползающ стойку цапфы, выравнивая ролик, верхняя поддерживая рамка, вверх-вниз поддерживая шлифовальный суппорт, поддерживая колесо, электрический подниматься и отжимая прибор, сопровождает 2 ПК отжимать мотор, руководство смазывает насос.

Характеристика этой машины:

Она приняла случай силы распределяя, каждый выравнивая ролик соединен с всеобщей перекрестной связью, вверх-вниз выравнивая ролик оба активного, линейная скорость консистенсе, поэтому трения между поверхностью ролика и плитой уменьшат, которая смогли пробудить выравнивать эффективность.

2 набора подшипника ролика с обеих сторон выравнивать цапфу, один набор самолета нажимая подшипник используемый к уменьшать трения и предотвращают осевое от либратинг, который смогл пробудить эффективность.

2 группы в составе поддерживая колесо установлены на машину в которой смогл отрегулировать вверх и вниз, передн-и задние стороны. Оно использовал для того чтобы поддержать главный ролик и увеличить твердость ролика и проворную выравнивая эффективность. Носить на поддерживая колесе загерметизирован которое смогло предотвратить шлак окиси входя в в подшипник.

Машина принимает шестерню червя и штанга червя, большое кручение на регулировать двухполярную замедляя и отжимая, тяжелая отжимая силу, она смогла отрегулированный индивидуально и одновременно к подниматься и отжимать вниз, и установить ручную микро-регулировку.

Выравнивать ролик средняя индукция гася, более глубокий уровень частоты, который смог избежать сгореть подшипник когда короткий масла и смог более длиной жизнь машины.

Выравнивать главную машину принимает централизованную поставку нефти которая смогла работающ легко. Главные компоненты вибрируют предварительной вибромашиной в родине которая смогла сокрушающ стресс и уменьшающ гнуть. Мотор мотор постояннотоковой скорости регулируемый, сопровождает плиты ядра Эуротерм которая смогла уменьшающ поднимаясь и тормозя время (2/3 тормозят времена более короткие чем общее одни) и проворную выравнивая эффективность.

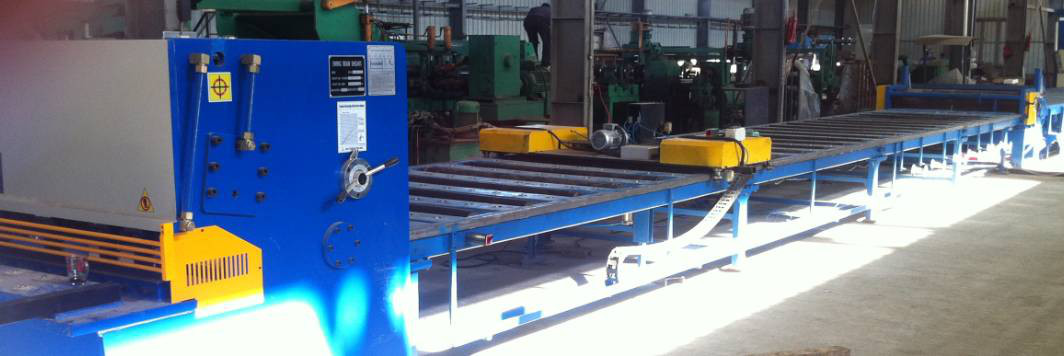

7. вращая тип автомат для резки:

Включение: Гидравлические ножницы К12И-6*2000 луча качания.

Ножницы можно вращать 3 градуса, который нужно быть соответствующие для вырезывания плиты фонарного столба.

После резать, плита будет параллелограммом, этот путь уменьшает материальный отход и легок для следующего процесса делать фонарного столба

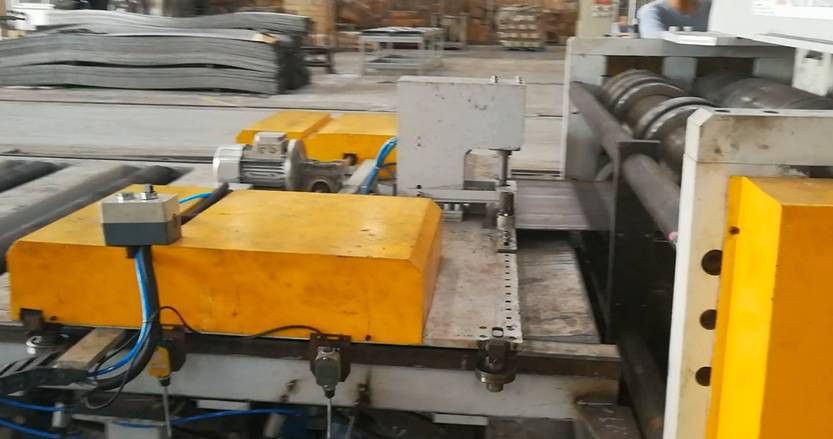

8. Таблица + тележка длины поляка поддерживая, с прибором автоматизации:

Тележка в фронте двойного края разрезая блок. Для контроля разрезать прямо и размер плиты прямоугольника. изменением положение затвора на тележке для того чтобы контролировать прямоугольник покрывает размер.

Тележка с моторизованный управлять, оно может двинуть к правому положению на таблице согласовывая длину плиты поляка.

Ролик таблицы с моторизованный управлять, когда ролик нырнут мотором, плита может двинуть к разрезая блоку и никакому нажиму потребности плита вручную. Каждый ролик с пневматической муфтой, он может быть управлял мотором и система цепи, также может двинуть плиту вручную для регулировать плиту.

И на тележке и в переднем крае разрезая блок, пневматический прибор для плиты нажима, который нужно остановить для того чтобы получить правый размер плиты прямоугольника.



9. Прибор плиты поднимая.

Этот прибор включает пневматический цилиндр 2, и его можно двинуть к различному положению согласовывая длину плиты.

Когда достигаемость плиты фронт разрезать блок, покрывает остановит, этот прибор поднимет плита, для того НОП тележка может зажать и двинуть плиту.

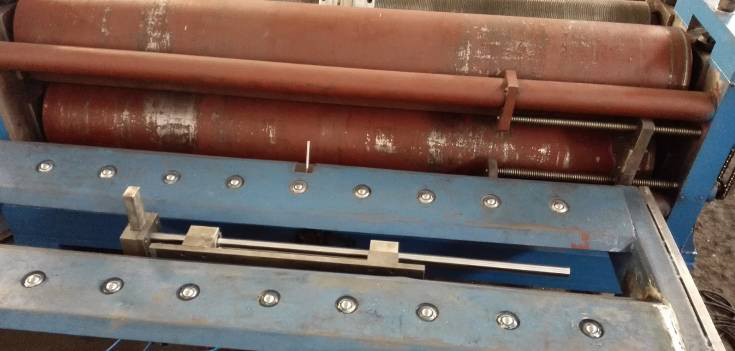

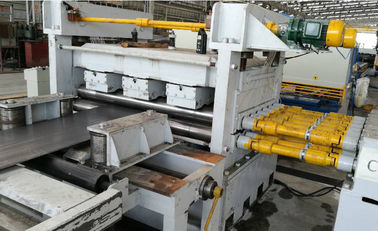

• Двойной край разрезая блок.

Машина двойного края разрезая низкопробна на принципе завальцовки режа для того чтобы отрезать стальной лист.

Она для разрезать край царапины горячекатаной стальной пластины для того чтобы получить точную ширину для фонарного столба.

Включение: 2 ролика пар сжимая, мотор, коробка передач, 4 лезвия

Вверх и вниз типа роликов 2 винтов, с 2 парами разрезать лезвие.

тип ролики винта легок для регулировать лезвие вырезывания к любому положению для разрезать любой размер плиты.

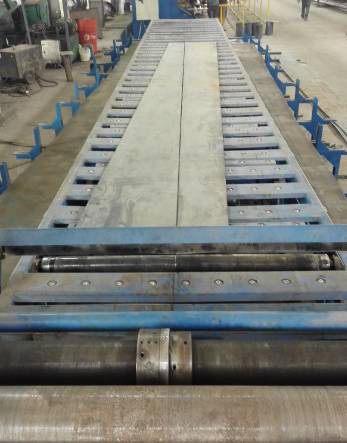

таблица + тележка длины 11.Поле поддерживая, с прибором автоматизации:

Тележка в фронте разрезая блока. Для контроля конусность режа степень. изменением положение затвора на тележке для того чтобы контролировать тариф конусности разрезая.

Тележка с моторизованный управлять, он может двинуть к правому положению на таблице согласовывая длину плиты поляка. И зажмите плиту для того чтобы получить правой плите мовинг направление.

Ролик таблицы с моторизованный управлять, когда ролик нырнут мотором, плита может двинуть к разрезая блоку и никакому нажиму потребности плита вручную. Каждый ролик с пневматической муфтой, он может быть управлял мотором и система цепи, также может двинуть плиту вручную для регулировать плиту.

И на тележке и в передней конусности разрезая блок, пневматические приборы для плиты нажима, который нужно остановить для того чтобы получить правый угол вырезывания конусности.



12. Прибор плиты поднимая.

Этот прибор включает пневматический цилиндр 2, и его можно двинуть к различному положению согласовывая длину плиты.

Когда достигаемость плиты фронт разрезать блок, покрывает остановит, этот прибор поднимет плита, для того НОП тележка может зажать и двинуть плиту.

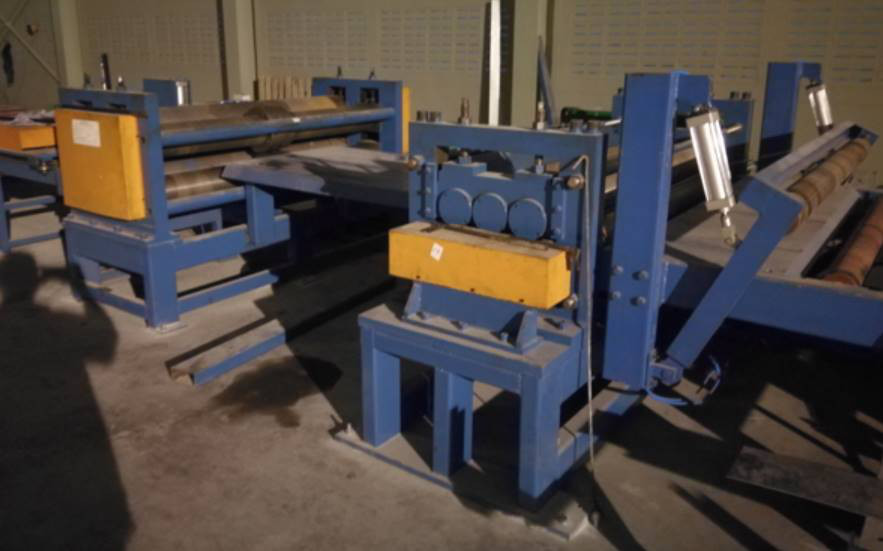

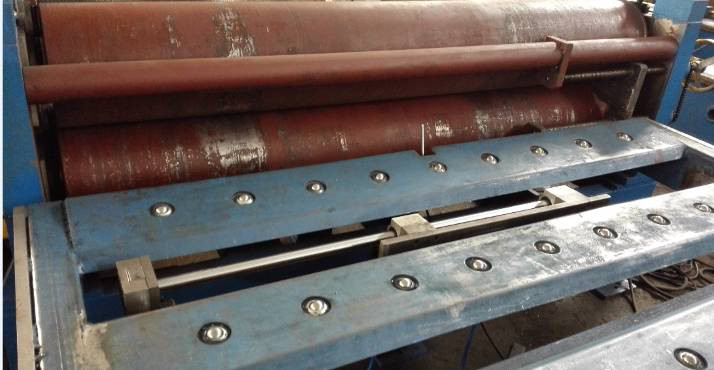

13. Конусностьразрезаяблок

Машина конусности разрезая низкопробна на принципе завальцовки режа для того чтобы отрезать стальной лист. И получите плиту трапезюм с некоторым тарифом конусности.

Включение: 2 ролика пар сжимая, мотор, коробка передач, вверх по и нижние сжимая ролики, 2 лезвия,

Вверх и вниз типа роликов 2 винтов, с одним спаривает разрезать лезвие.

тип ролики винта легок для регулировать лезвие вырезывания к любому положению для разрезать любой размер плиты.

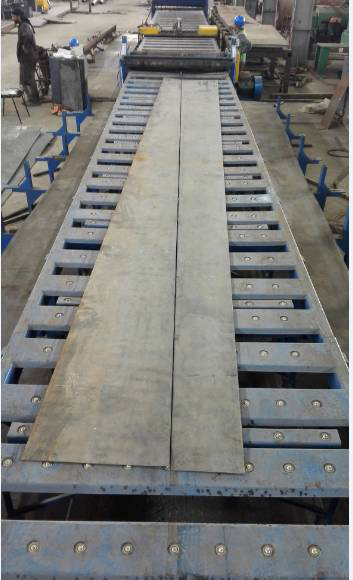

14. Типтаблицашарикаподдержкидлязаконченнойплитыконусности

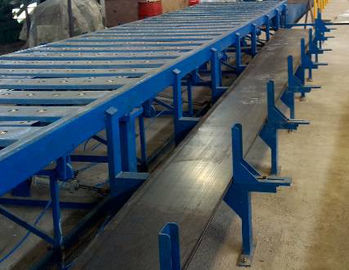

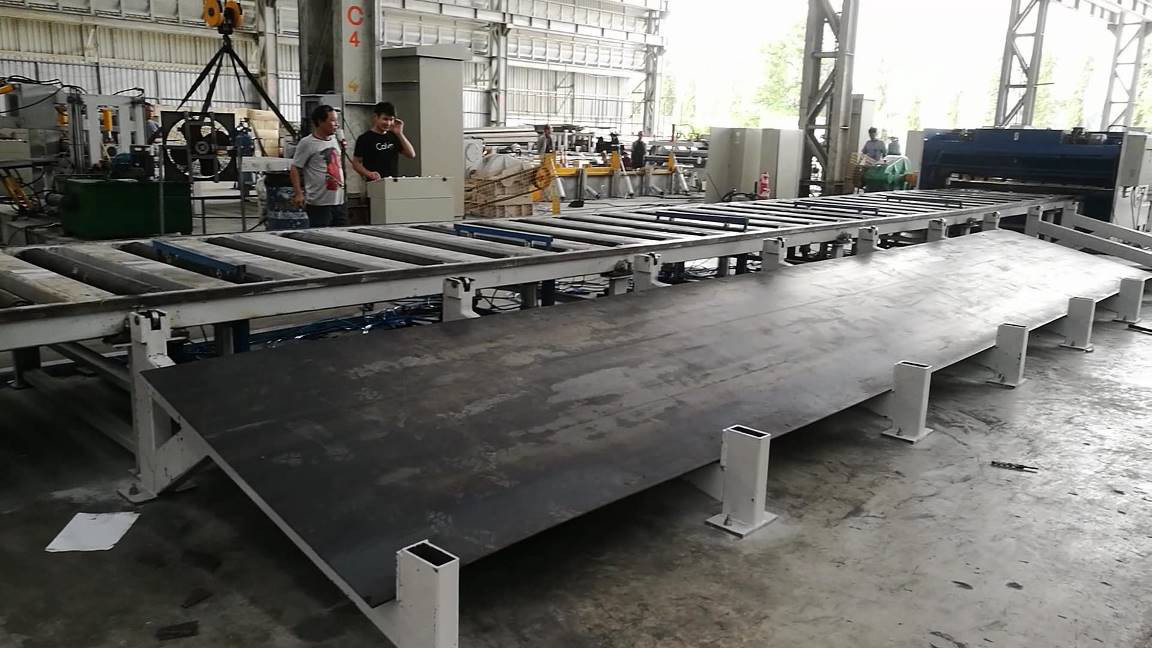

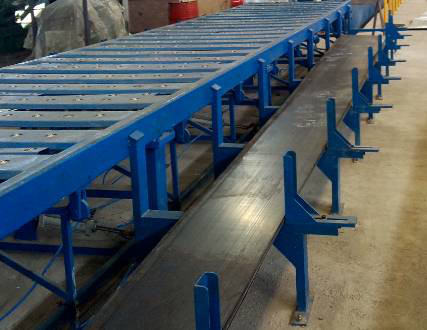

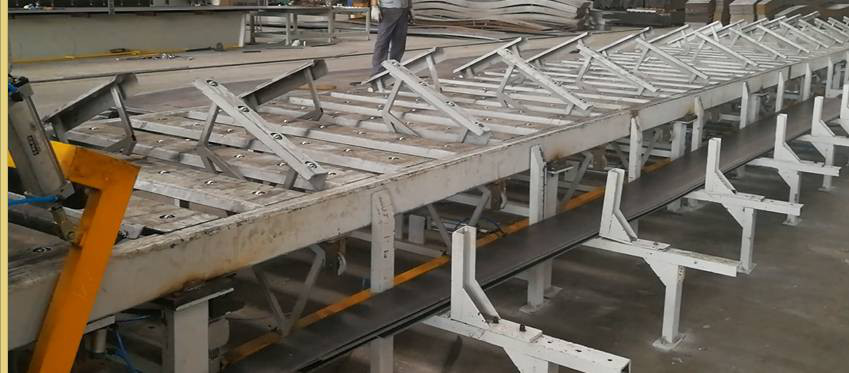

15. Плита конусности разгружая и штабелируя автоматическую систему

2 пневматических сжимая ролика. Нижний сжимая ролик с моторизованный управлять, когда ролик нырнут мотором, плита конусности может двинуть к далеко далеко от разрезать блок. Когда плита остановила двинуть, поднимающий вверх ролик поднимет и передаст космос для разгружать плиту.

Под таблицей, это прибор 12 блоков пневматический разгружая. Они могут поднять от середины таблицы, тогда 2 части плиты конусности сползут к оба сторону штабелируя стойку.



16. Электрическая система:

Таблица центрального поста управления.

Для двойные разрезать и конусности края разрезая, также ПЛК, инвертор водителя АК имеет особенность быстрого ответа и хорошей деятельности, которая может эффектно контролировать ход суда тележки.



Гидравлическая система 17:

Гидравлическая сила 25Л/мин

Включение: гидравлическая станция, клапаны, масляный бак, соединение, мягкая труба, трудная труба и так далее



18. Пневматическая система:

Для муфты тележки и таблицы, плиты поднимая, плиты разгружая прибор етк.



19.Оптион:

Дополнительный выравнивая блок после вырезывания конусности.

Выпустите стресс стальной пластины, и легкий для следующего процесса.

(этот блок соответствующий для толщины после этого плита 6мм для фонарного столба улицы)



20. Вариант: Система плиты автономная

(После того как плита была обрабатывана изделие на определенную длину, система может двинуть плиту к стороне машины.)
