Подробная информация о продукте:
|
| Материал: | Сталь | Тип: | Круглый, полигональный, конический |
|---|---|---|---|
| Применение: | Шоссе, на открытом воздухе, фонарный столб | Высота: | 8m, 7m, 6m |
| Обеспеченное послепродажное обслуживание: | Инженеры доступные обслуживать машинное оборудование за морем | имя: | Уличный фонарь |
| Высокий свет: | Световой столб вырезан на длину линии,Линия 8м.,Легкая полюсная косыя режущая линия |
||

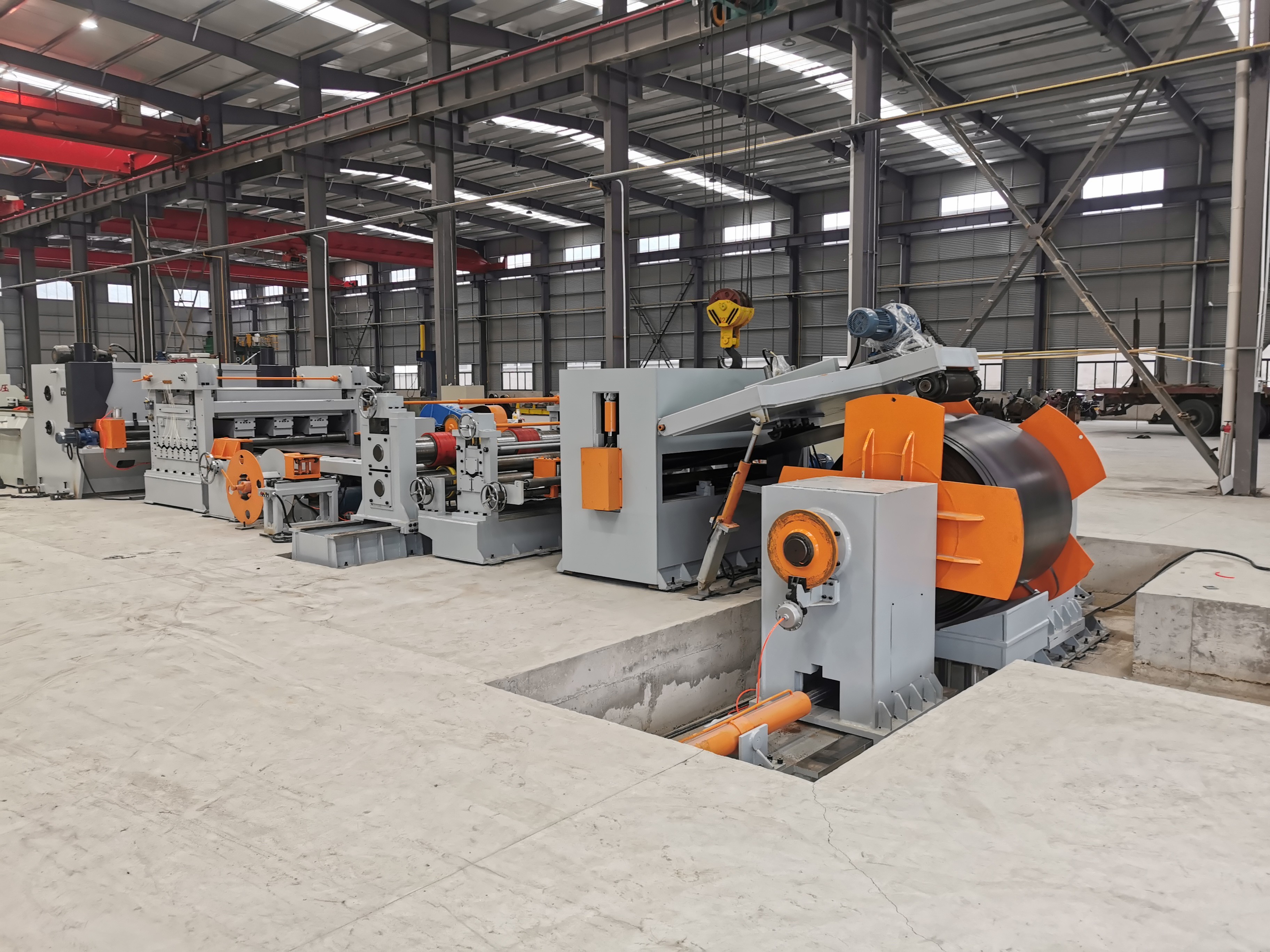

Линия резки по длине для модели фонарного столба CTLA8x1800
(Полностью автоматический тип, выравнивание в 4 слоя)
Технический параметр
Собственные характеристики:
Полностью автоматический тип, если выбрана правильная ширина для полюса, длина с ЧПУ, автоматическая резка конуса, автоматическая система выгрузки и штабелирования конической пластины.
С блоком продольной резки с двумя лезвиями и блоком продольной резки с двойной скребковой кромкой.
(Примечание: автоматическая система штабелирования пластин толщиной менее 6 мм, фонарных столбов)
Приложение:
Он предназначен для разматывания, выравнивания, резки материала фонарного столба, резки кромок и процесса резки конуса, чтобы получить стальную пластину с одной стороны малой ширины, с одной стороны с большой шириной.
Деталь устройства
1. Тележка для загрузки стальных рулонов
Вверх и вниз: гидравлический
Горизонтальное перемещение: моторизованное

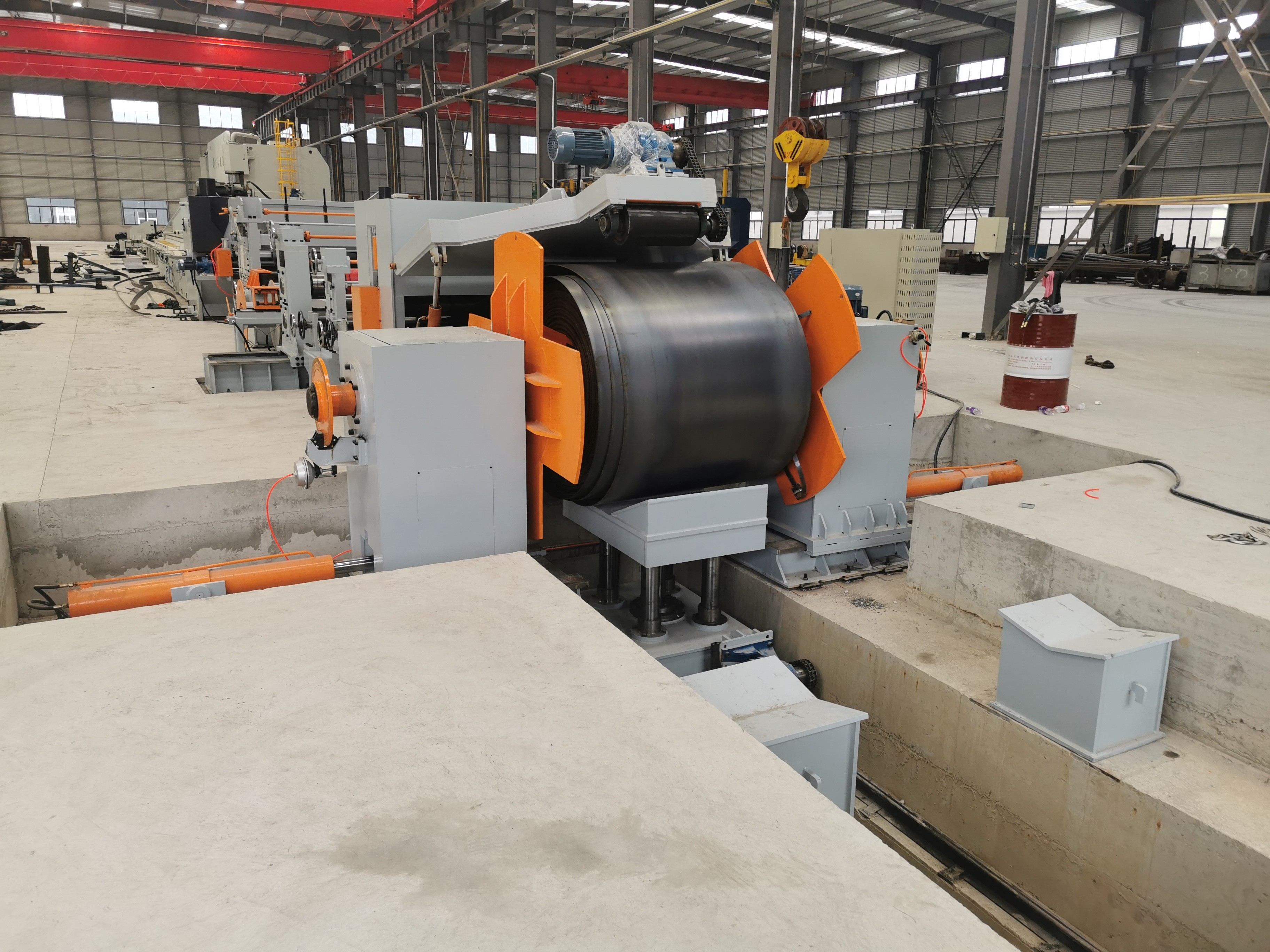

2. Гидравлический двухголовый разматыватель зонтичного типа:
В том числе: левый и правый блок,
с тормозом, придающим вращательному валу напряжение.
Открытие и закрытие: Гидравлический
3. Гидравлическое прижимно-направляющее устройство, гидравлическое лопаточное устройство, защемляющее устройство.
Он состоит из рамы, гидравлического прижимного и направляющего устройства, гидравлического ковша, прижимного ролика и системы привода двигателя и т. д.
Он состоит из гидравлического прижимного и направляющего рычага, прижимного и направляющего колеса, коробки передач, двигателя и т. Д.
Он состоит из гидравлического устройства сжатия пластины лопаты, расширяющейся пластины, гидравлического устройства и т. Д.
Он состоит из ползуна, 2 прижимных роликов, гидравлического прижимного устройства, рамы и т. д.
Он состоит из двигателя переменного тока, коробки передач, группы шпинделей и соединений, подшипниковой стойки, одного универсального шарнира и т. Д.
4. Рабочий стол со средней рольгангом
5. Направляющее устройство
Он состоит из рамы гильдии, подвижной плоской пластины, направляющего устройства регулировки, вертикального наклонного колеса.

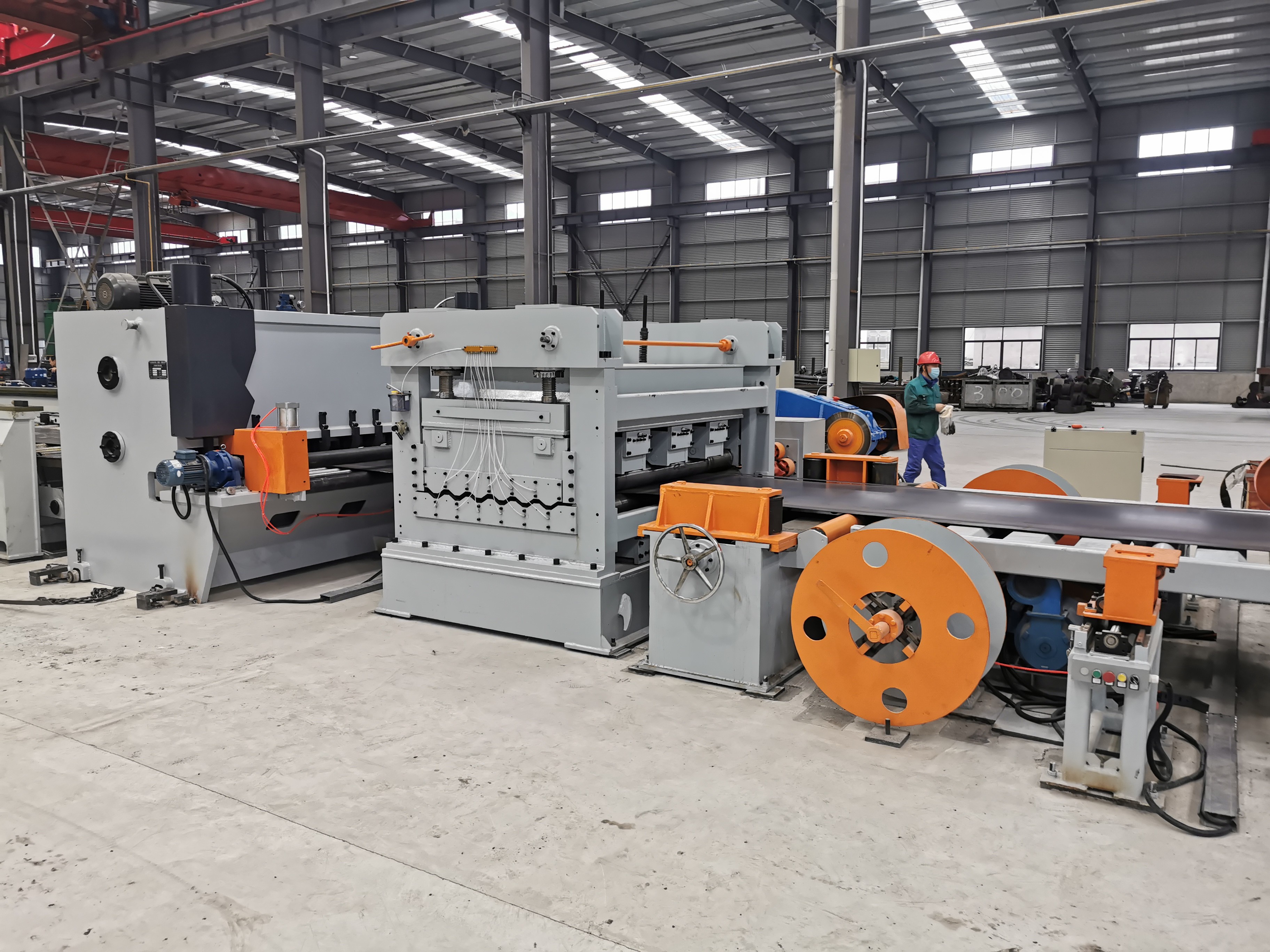

6. Выравнивающий блок: (четырехслойный)
Это основное оборудование этой линии, которое разделено на силовую часть и основную часть.
Силовая часть состоит из силовой стойки, замедлителя, двигателя переменного тока с регулируемой скоростью, электрического шкафа переменного тока (драйвер двигателя переменного тока), муфты, корпуса распределения мощности, ременного колеса, ремня, универсального шарнира, тормоза YWZ и т. д.
Ведущая часть состоит из нижней стойки, рамы, стойки под осью, стойки с подвижной осью, выравнивающего ролика, верхней опорной рамы, стойки с подъемно-опускным опорным колесом, опорного колеса, электрического подъемно-прижимного устройства, а также 2 шт. мотор, ручной смазочный насос.
Характеристика этой машины:
В нем используется корпус распределения мощности, каждый правильный ролик соединен с универсальной поперечной муфтой, оба правящих ролика вверх и вниз активны, линейная скорость постоянна, поэтому трение между поверхностью ролика и пластиной уменьшится, что может повысить эффективность выравнивания.
С обеих сторон выравнивающей оси установлены два комплекта роликовых подшипников, один комплект плоского толкающего подшипника используется для уменьшения трения и предотвращения осевой вибрации, что может повысить эффективность.
На машине установлены две группы опорных колес, в которых можно регулировать вверх-вниз, переднюю и заднюю стороны.Он используется для поддержки основного ролика и увеличения твердости ролика и эффективности быстрого выравнивания.Подшипник на опорном колесе герметизирован, что может предотвратить попадание оксидного шлака в подшипник.
Машина использует червячную передачу и червячный стержень, большое кручение при регулировке биполярного замедления и нажатия, большую мощность нажатия, ее можно регулировать индивидуально и синхронно с подъемом и нажатием, а также устанавливать ручную микрорегулировку.
Выравнивающий ролик представляет собой среднечастотную индукционную закалку, более глубокий уровень, что позволяет избежать возгорания подшипника при нехватке масла и может увеличить срок службы машины.
Выравнивающая главная машина использует централизованную подачу масла, которая может легко работать.Основные компоненты вибрируют передовым вибратором на родине, который может сносить напряжение и уменьшать изгиб.Двигатель представляет собой двигатель постоянного тока с регулируемой скоростью, оснащенный основной пластиной Eurotherm, которая может сократить время подъема и торможения (время торможения на две трети короче, чем обычные) и повысить эффективность выравнивания.
7. Машина для резки вращающегося типа:
В том числе: Гидравлические ножницы с поворотной балкой Q12Y-6*2000.
Ножницы можно поворачивать на 3 градуса, чтобы они подходили для резки пластин фонарного столба.
После резки пластина будет иметь форму параллелограмма, что уменьшит отходы материала и упростит следующий процесс изготовления фонарного столба.
8. Опорный стол с длиной опоры + тележка с устройством автоматизации:
Перед блоком продольной резки с двойной кромкой находится тележка.Он предназначен для контроля размера прямой и прямоугольной пластины.Изменяя положение стопора на тележке, можно контролировать размер прямоугольной пластины.
Тележка с моторизованным приводом может перемещаться в нужное положение на столе в соответствии с длиной полюсной пластины.
Ролик стола с моторизованным приводом, когда ролик опускается двигателем, пластина может перемещаться к блоку продольной резки, и нет необходимости толкать пластину вручную.Каждый ролик с пневматической муфтой, он может приводиться в движение двигателем и цепной системой, а также может перемещать пластину вручную для регулировки пластины.
Как на тележке, так и в блоке продольной резки передней кромки имеется пневматическое устройство для остановки толкающей пластины для получения нужного размера прямоугольной пластины.
9. Устройство подъема пластин.
Это устройство включает в себя два пневматических цилиндра, и его можно перемещать в другое место в зависимости от длины пластины.
Когда пластина достигнет передней части блока продольной резки, пластина остановится, это устройство поднимет пластину, чтобы тележка могла зажать и переместить пластину.

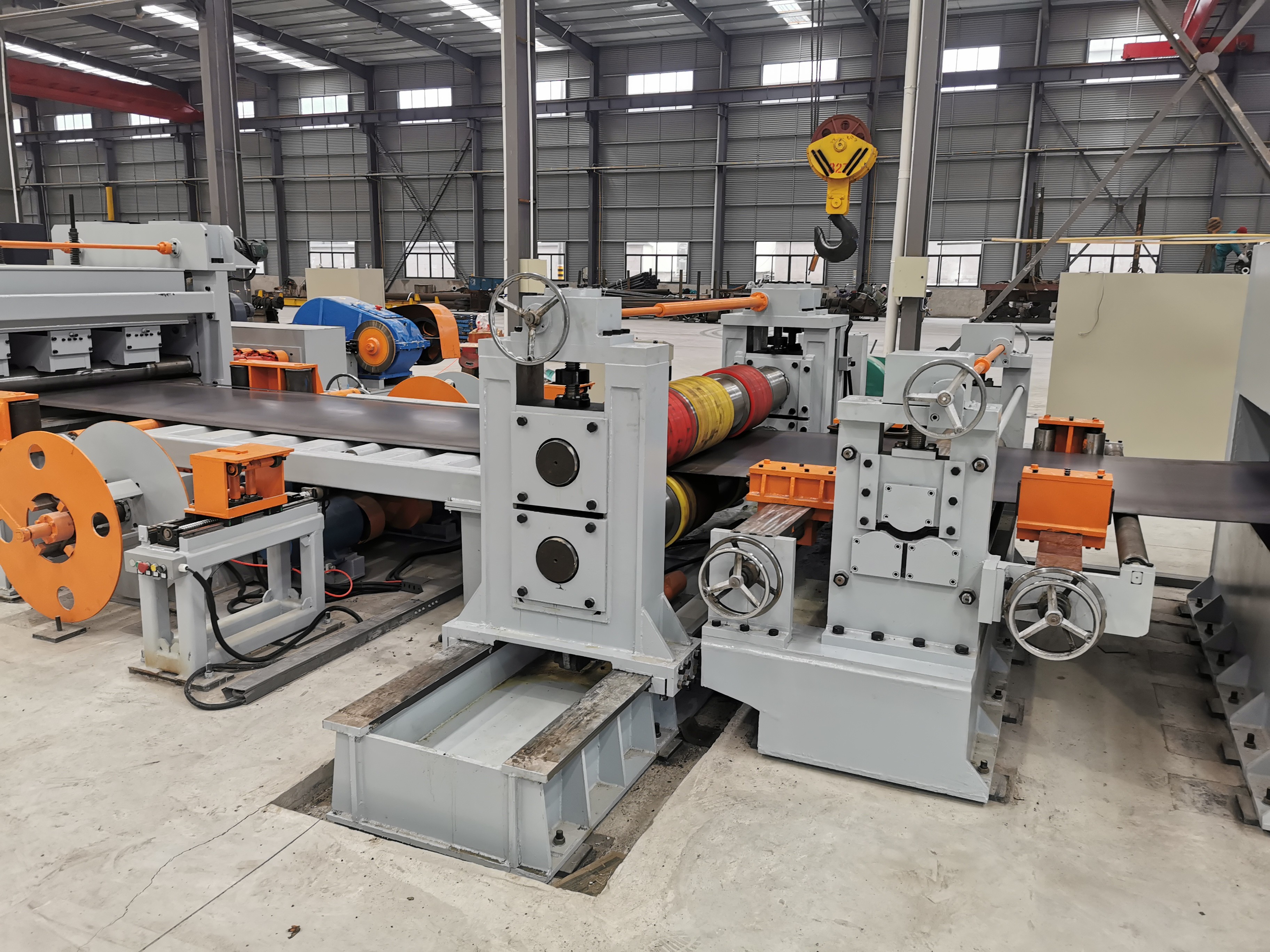

Станок для продольной резки с двойной кромкой основан на принципе продольной резки стального листа.
Он предназначен для разрезания рабочей кромки горячекатаного стального листа, чтобы получить точную ширину фонарного столба.
В том числе: две пары прижимных роликов, двигатель, коробка передач, четыре лезвия
Два винтовых ролика вверх и вниз с двумя парами режущих лезвий.
Ролики винтового типа легко регулируют режущее лезвие в любом положении для резки листа любого размера.
11．Поддерживающий стол длины опоры + тележка с устройством автоматизации:
Перед блоком продольной резки находится тележка.Он предназначен для контроля степени конусности.Изменяя положение стопора на тележке, можно контролировать скорость резки конуса.
Тележка с моторизованным приводом может перемещаться в нужное положение на столе в соответствии с длиной полюсной пластины.И зажмите пластину, чтобы получить правильное направление движения пластины.
Ролик стола с моторизованным приводом, когда ролик опускается двигателем, пластина может перемещаться к блоку продольной резки, и нет необходимости толкать пластину вручную.Каждый ролик с пневматической муфтой, он может приводиться в движение двигателем и цепной системой, а также может перемещать пластину вручную для регулировки пластины.
Как на тележке, так и в блоке продольной резки переднего конуса имеются пневматические устройства для остановки нажимной пластины для получения правильного угла резки конуса.
12. Устройство подъема пластин.
Это устройство включает в себя два пневматических цилиндра, и его можно перемещать в другое место в зависимости от длины пластины.
Когда пластина достигнет передней части блока продольной резки, пластина остановится, это устройство поднимет пластину, чтобы тележка могла зажать и переместить пластину.
13. Блок продольной резки конуса
Станок для продольной резки основан на принципе прокатных ножниц для резки стального листа.И получить трапециевидную пластину с определенной скоростью конусности.
В том числе: две пары прижимных роликов, двигатель, коробка передач, верхний и нижний прижимные ролики, два лезвия,
Вверх и вниз два винтовых ролика с одной парой режущих лезвий.
Ролики винтового типа легко регулируют режущее лезвие в любом положении для резки листа любого размера.
14. Опорный стол шарового типа для готовой конической пластины.
15. Автоматическая система разгрузки и штабелирования конусных плит.
Имеются два пневматических прижимных ролика.Нижний прижимной валик оснащен моторизованным приводом, когда вал опускается двигателем, коническая пластина может перемещаться далеко от блока продольной резки.Когда пластина перестанет двигаться, поднимающий ролик поднимется и освободит место для разгрузки пластины.
Под столом это 12 единиц пневматического разгрузочного устройства.Они могут подняться из середины стола, затем две конические пластины будут скользить по обеим сторонам стойки штабелирования.
16. Электрическая система:
Центральный стол управления.
Для двухсторонней и конусной резки, а также ПЛК, инвертор привода переменного тока имеет функцию быстрого реагирования и хорошей активности, которая может эффективно контролировать скорость движения тележки.
17 Гидравлическая система:
Гидравлическая мощность 25 л/мин.
В том числе: гидравлическая станция, клапаны, масляный бак, соединение, мягкая труба, жесткая труба и т. Д.
18. Пневматическая система:
Для сцепления тележки и стола, подъема тарелки, устройства разгрузки тарелки и т. д.
19．Опция:
Дополнительный узел выравнивания после нарезки конуса.
Снимите напряжение со стальной пластины и легко переходите к следующему процессу.
(Это устройство подходит для пластин толщиной менее 6 мм для уличного фонаря)
20. Опция: Автономная система пластин
(После того, как пластина была обрезана по длине, система может переместить пластину в сторону станка.)
