Машина для резки стальных катушек 6 X 1600 Экономическая машина для резки по длине

Быстрая подробность:

Описание:

Технический параметр

1Толщина материала: 2 мм - 6,0 мм для горячо прокаленной мягкой стали Q235A

2Ширина материала: 800-1600 мм

3Масса стальной катушки: максимум 15 тонн

4Внутренний диаметр стальной катушки: Φ500-Φ750 мм

5Скорость выравнивания: 5 - 15 м/мин.

6Количество выровняющих роликов: 13

7Диаметр выровняющих роликов: 130 мм

8Диапазон длины для шкалы: 2000-12000 мм в соответствии с требованиями.

10Толерантность длины резки: ± 15 мм (на основе 8 м длины пластины)

11Мощность основного двигателя выравнивания: 37 кВт (всего около 57 кВт)

12. ширина площади для машины:около 7000 мм

Применение:

Он предназначен для разворачивания материала легкого столба, выравнивания, резки, резки краев и процесса конического резки,

чтобы получить с одной стороны небольшую ширину + с одной стороны большую ширину стальной пластины.

Спецификации

1. Стальной катушкой загрузки вагона:

Вверх и вниз: гидравлические

Горизонтальное движение: моторизованное

Максимальная масса загрузки: 15 тонн

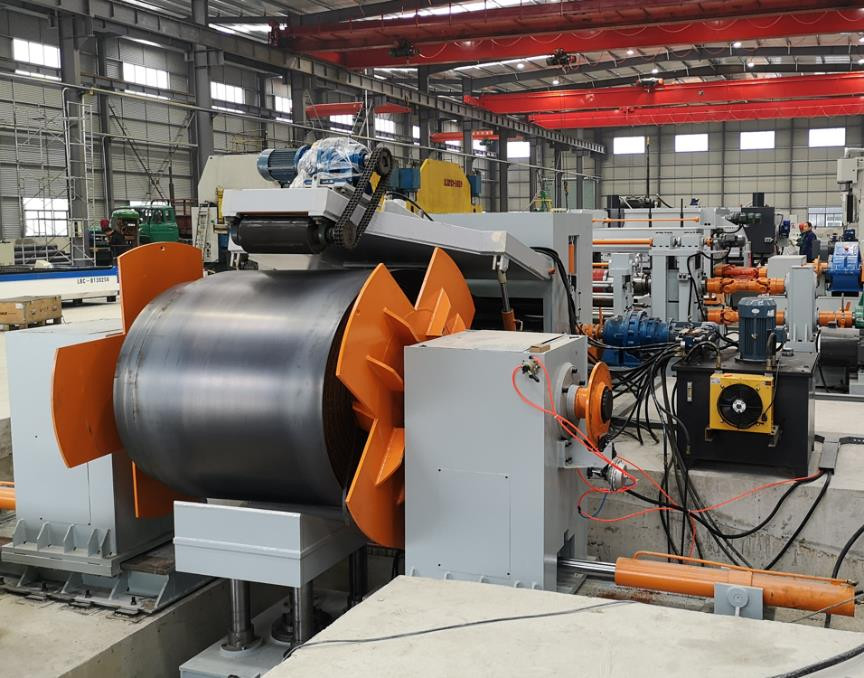

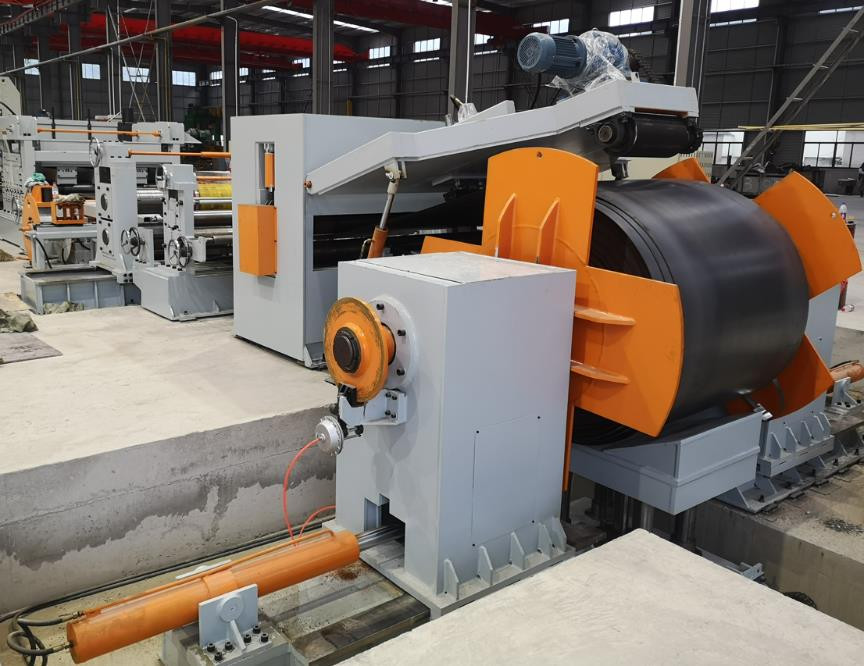

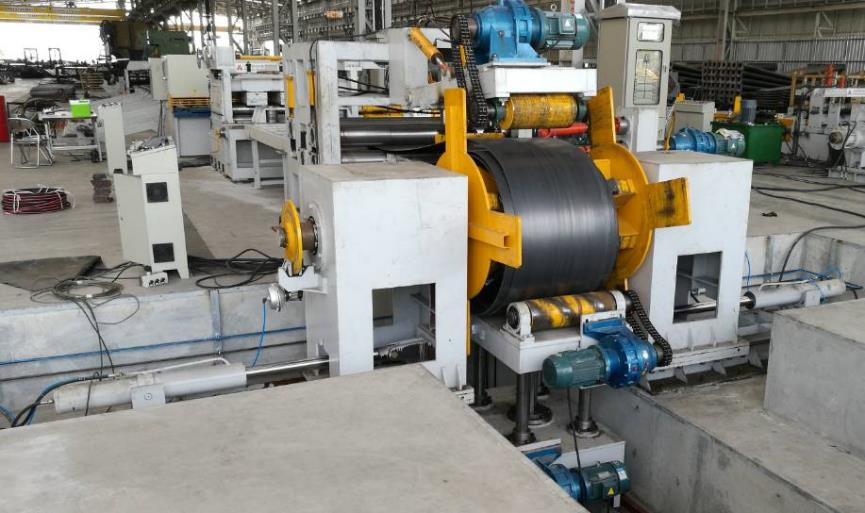

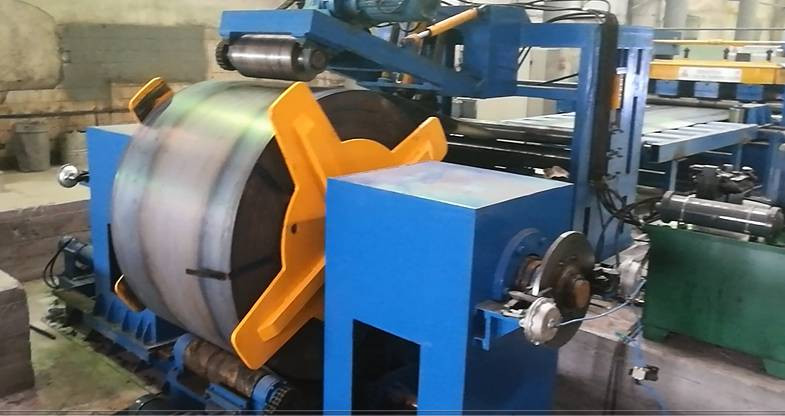

2. Гидравлический двухголовый декоулер типа зонтиков:

В том числе: Моторизованный откат, Мотор, редуктор,

Система цепей принимает смещение для вращения.

Открытие и закрытие: гидравлические

Максимальная масса загрузки: 15 тонн

3. Уровняющее устройство: (двухслойный тип),

Двухслойный роликовый выравниватель,

13 роликов, в том числе 2 кормовых, 11 выравнивающих

Материал из нивелирующего ролика: 42Cr. диаметр: 130 мм, если погашен

Два слоя выравнивания роликов, двигатель привода червя винт для регулирования слоя перемещение вверх и вниз

Система передачи включает регулируемый скоростью двигатель, редуктор и так далее.

Накопление роликов вверх-вниз происходит с помощью гидравлики.

Устройство оснащено системой управления.

измерение длины

Длина подсчета кодера установлена на ролике

4. Резание (ручная плазменная резачка, подготовленная заказчиком)

5Двойной режущий блок.

Это для разрезания обрезного края горячо прокатаной стальной пластины, чтобы получить точную ширину для светового столба.

Для резки стального листа используется принцип резки на прокатке.

Он предназначен для управления прямой резкой путем изменения положения режущего лезвия для получения разной ширины от разного размера легкого столба листа.

В том числе:

Подъемный стол с рельсом

Застегивающее полотенце, однокомпонентное

Устройство для резки краев типа двойных лопастей с двигателем и коробкой передач.

6Устройство для резки конусов

Коническая режущая машина основана на принципе прокатного стрижения для резки стального листа.

Для управления степенью резки конуса изменяется положение пробки на колонке для контроля скорости резки конуса.

В том числе:

Подъемный стол с рельсом

Застегивающее полотенце, однокомпонентное

Однолистный режущий блок с двигателем и коробкой передач.

7. Стол для поддержания шарикообразной формы для готового конического листа

8Электрическая система:

Центральный стол управления. ПЛК, инвертор переменного тока имеют особенность быстрого ответа и хорошей активности, которые могут эффективно контролировать точность измерения и скорость работы.

9Гидравлическая система:

Гидравлическая мощность 25 л/мин

В том числе: гидравлическая станция, клапаны, нефтяной бак, соединение, мягкая труба, жесткая труба и т.д.

В чем разница с нашим стандартным и экономичным?

В сравнении со стандартной резкой на длину экономичный тип не имеет:

1) гидравлическое направляющее, лопатовое, зажимающее и подающее устройство

Пользователь должен использовать кран для подъема и гильдии головки листа к нивелирующей единицы

2) гидравлическая колебательная стрижка лучей: QC12Y-6X2000

Пользователь должен использовать ручную плазменную режущую машину для резки листа.

Общение с клиентами

Клиент: Как вырезать лист с одной стороны небольшой ширины и одной стороны большой ширины на этой машине?

Поставщик: Во-первых, есть двойной кромки режущего устройства, это для резки скреб края горячо прокатаной стальной пластины, чтобы получить точную ширину для светового столба,

и затем мы можем использовать нашу коническую режущую установку, чтобы разрезать стальной лист на 2 части с одной малой стороной и одной большей стороной.

В передней части режущего устройства находится коробка, предназначенная для управления степенью конической резки.

чтобы контролировать скорость конического разреза.

Клиент: Сколько у вас моделей для резки по длине?

Поставщик: У нас есть три вида, модель No 6X1600 - 12 метров (для максимальной длины резки 12 метров), модель No 6X1600 - 14 метров

(максимальная длина резки 14 метров) и модель No 6X1600 - 16 метров (для максимальной длины резки 16 метров).

Клиент: Сколько длится срок гарантии качества?

Поставщик: Наша гарантия качества машины составляет 1 год. Как только машина прибудет в мастерскую клиента, мы отправим инженеров для установки машины, ввода в эксплуатацию и обучения.Вы также можете отправить инженеров в нашу мастерскую для изучения работы перед доставкой машины.
