6 мм 1600 мм резать по длине машина экономичная стальная катушка резать по длине линия

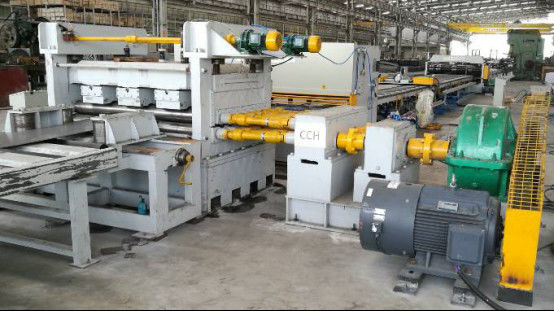

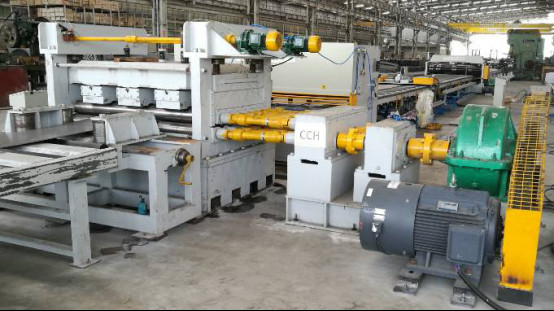

6 X 1600 Экономическая машина для резки по длине стальной катушки

Технический параметр:

1Толщина материала: 2 мм - 6,0 мм для горячо прокаленной мягкой стали Q235A

2Ширина материала: 800-1600 мм

3Масса стальной катушки: максимум 15 тонн

4Внутренний диаметр стальной катушки: Φ500-Φ750 мм

5Скорость выравнивания: 5 - 15 м/мин.

6Количество выровняющих роликов: 13

7Диаметр выровняющих роликов: 130 мм

8Диапазон длины для шкалы: 2000-12000 мм в соответствии с требованиями.

10- допустимость длины резки: ± 15 мм (на основе 8 м длины пластины)

11Мощность основного двигателя выравнивания: 37 кВт (всего около 57 кВт)

12. ширина площади для машины: около 7000 мм

Быстрая подробность:

Применение:

Он предназначен для разворачивания материала легкого столба, выравнивания, резки, резки краев и процесса конического резки,

чтобы получить с одной стороны небольшую ширину, с одной стороны большую ширину стальной пластины.

Спецификации

1. Стальной катушкой загрузки вагона:

Вверх и вниз: гидравлические

Горизонтальное движение: моторизованное

Максимальная масса загрузки: 15 тонн

2. Гидравлический двухголовый декоулер типа зонтиков:

В том числе: Моторизованный откат, Мотор, редуктор,

Система цепей принимает смещение для вращения.

Открытие и закрытие: гидравлические

Максимальная масса загрузки: 15 тонн

3. Уровняющее устройство: (двухслойный тип),

Двухслойный роликовый выравниватель,

13 роликов, в том числе 2 кормящих роликов, 11 выравнивающих роликов

Материал из нивелирующего ролика: 42Cr. диаметр: 130 мм, если погашен

Два слоя выравнивающие ролики, двигатель привода червя винт для регулирования слоя перемещения вверх и вниз.

Система передачи включает регулируемый скоростью двигатель, редуктор и так далее.

Накопление роликов вверх-вниз происходит с помощью гидравлики.

Устройство оснащено системой управления.

измерение длины

Длина подсчета кодера установлена на ролике

4, Резание (ручная плазменная резка, подготовленная заказчиком)

5Двойной режущий блок.

Это для разрезания обрезного края горячо прокатаной стальной пластины, чтобы получить точную ширину для светового столба.

Для резки стального листа используется принцип резки на прокатке.

Он предназначен для управления прямой резкой путем изменения положения режущего лезвия для получения разной ширины от разного размера легкого столба листа.

В том числе:

Подъемный стол с рельсом

Застегивающее полотенце, однокомпонентное

Устройство для резки краев типа двойных лопастей с двигателем и коробкой передач.

6Устройство для резки конусов

Машина для резки конических листов основана на принципе резки на прокат для резки стального листа.

Для управления степенью резки конуса изменяется положение пробки на колонке для контроля скорости резки конуса.

В том числе:

Подъемный стол с рельсом

Застегивающее полотенце, однокомпонентное

Однолистный режущий блок с двигателем и коробкой передач.

7. Стол для поддержания шарикообразной формы для готового конического листа

8Электрическая система:

Центральный стол управления.

ПЛК, инвертор переменного тока имеют особенность быстрого ответа и хорошей активности, которые могут эффективно контролировать точность измерения

и скорость бега.

9Гидравлическая система:

Гидравлическая мощность 25 л/мин

В том числе: гидравлическая станция, клапаны, нефтяной бак, соединение, мягкая труба, жесткая труба и т.д.

В чем разница между нашей стандартной и экономичной версиями?

В сравнении со стандартной резкой на длину экономичный тип не имеет нижеперечисленного:

1) гидравлическое направляющее давление, лопатоголовка, зажим и подающее устройство.

Пользователь должен использовать кран для подъема и свертывания головки листа к нивелирующему устройству.

2) гидравлическая колебательная стрижка лучей: QC12Y-6X2000

Пользователь должен использовать ручную плазменную режущую машину для резки листа.

Общение с клиентами

О: Как разрезать лист с одной стороны небольшой ширины и одной стороны большой ширины листа на этой машине?

B: Во-первых, есть двойной кромки режущего устройства, это для резки скреб края горячо прокатанной стальной пластины, чтобы получить точную ширину для светового столба,

и затем мы можем использовать наш конический режущий блок, чтобы разрезать стальной лист на 2 части с одной стороны небольшой и одной стороны больший лист.

Это для управления степень конической резки. путем изменения положения заглушки на коробке для управления

скорость конического разрезания.

А: Сколько у нас моделей для резки на длину?

B: У нас есть три вида, 6X1600-12метров ((для максимальной длины резки 12 метров), 6X1600-14метров ((для максимальной длины 14 метров) и 6X1600-16 метров

(для максимум 16 метров).

О: Сколько времени продлится срок гарантии качества?

И когда машина прибудет в мастерскую заказчика, мы отправим инженера на запуск машины и дадим обучение.

Также, клиент может позволить своему инженеру посетить нашу мастерскую для изучения до доставки.
