HM2500/12000 Замыкатель для высокой мачты / монополюса / связи

CNC МАШИНА ДЛЯ СВАРКИ СТВОЛОВ, Модель: HM2500/12000

Станок для сварки продольных швов с ЧПУ, модель: HM2500/12000

Разработан для столбов 5G, столбов электропередач, высоких мачт

Разработан для высоких мачт, монопольных столбов, столбов связи 5G

Диапазон диаметров: 400~2500 мм, толщина: 6~20 мм, длина: 12000 мм

Диапазон диаметров: 400~2500 мм, Толщина: 6~20 мм, Длина: 12000 мм

Сварочный аппарат с двойной дугой и тремя проволоками

Сварочный аппарат с двойной дугой и тремя проволоками

Область применения: подходит для автоматической сварки продольных швов средних столбов большой длины, столбов 5G, столбов электропередач, высоких мачт

Область применения: подходит для автоматической продольной сварки столбов средней длины (например, столбов 5G, монопольных столбов, высоких мачт)

CNC МАШИНА ДЛЯ СВАРКИ СТВОЛОВ, подходит для многоугольных и конических столбов (конических столбов) с одним или двумя корпусами.

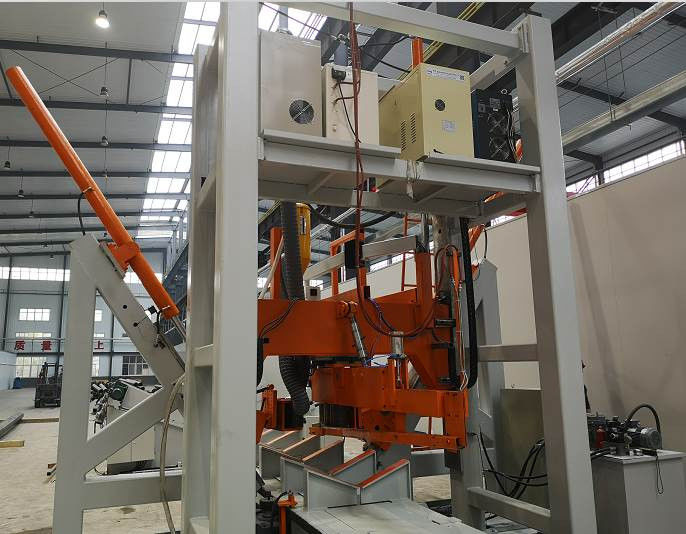

Это автоматическая сварочная линия, портальная конструкция фиксирована и оснащена сварочной системой, V-образный полностью тележка (рабочий стол) для длины столба с серво

мотором для регулируемого перемещения скорости. Гидравлический цилиндр толкает зажимное колесо, чтобы закрыть столб и одновременно выполнять сварку.

Для столба с двумя швами, когда сварка первого шва завершена, нижний ролик поднимется и повернет столб в другое положение шва, чтобы начать второй

сварку шва.

Эта машина обычно подходит для сварки многоугольных и круглых конических столбов среднего размера, которые могут быть односекционными или двухсекционными. Эта сварочная машина представляет собой автоматическую сварочную линию, тележка оснащена серводвигателем с регулируемой скоростью, который может тянуть столб для перемещения. Гидравлический масляный цилиндр заставляет прижимное колесо затягивать средний столб и одновременно выполнять сварку.

Для двухсекционных столбов, когда сварка одного шва завершена, роликовое устройство поднимает столб и поворачивает его на место, завершая сварку другого шва.

Специальные функции:

• Автоматическая регулировка с ЧПУ, система ЧПУ, с изменением диаметра столба, автоматическая регулировка давления, автоматическая регулировка

положения прижимной лапки, автоматическое соответствие скорости и положения подачи материала, поддержание сварочного шва всегда в закрытом состоянии, чтобы обеспечить

плавную сварку.

Специальная система управления с ЧПУ обеспечивает очень хорошую синхронизацию левой и правой сторон лапки

• На основе квалификации предыдущего процесса, после сварки, нет скручивания сварного шва столба, и нет необходимости в персонале, чтобы поддеть и скрутить стержень на задней части машины, чтобы отцентрировать сварной шов.
• 4. Столб находится на V-образном рабочем столе, и его движение управляется сервоприводом, чтобы обеспечить стабильность сварки головки и хвоста. От головки до хвоста значительно уменьшает длину несваренного хвоста.
• Столб находится на V-образном рабочем столе, и его движение управляется сервоприводом, чтобы обеспечить стабильность сварки головки и хвоста.
• Сварка от головки до хвоста значительно уменьшает длину хвоста, который не сварен.

Количество прижимных роликов - 3 комплекта, преимущество - уменьшение давления ролика на поверхность столба и уменьшение царапин на поверхности. Он подходит для производства восьмиугольных столбов, многоугольных столбов и конических столбов. Он может быть одинакового диаметра или коническим.

Количество зажимных роликов составляет 3 комплекта, преимущество заключается в уменьшении давления ролика на поверхность столба и уменьшении царапин на поверхности. Он подходит для производства восьмиугольных столбов, многоугольных столбов и конических столбов. Он может быть одинакового диаметра или коническим.

V-образный рабочий стол (тележка) с функцией быстрого возврата с электроприводом, что снижает трудоемкость операторов.

• V-образный рабочий стол (тележка) с моторизованной функцией быстрого возврата и снижает трудоемкость операторов.
• Функция сварки под флюсом

Функция сварки под флюсом

• С устройством направления задней части столба, его можно регулировать адаптивно. В практической эксплуатации положение сварочного шва редко регулируется,

что снижает трудоемкость операторов.

• С устройством направления задней части столба, его можно регулировать адаптивно. В практической эксплуатации положение сварочного шва редко регулируется,
• что снижает трудоемкость операторов.

Через камеру, установленную на головке машины, сварочный шов отражается на экране главной панели управления, что делает

отслеживание сварочного шва простым и легким, а также снижает трудоемкость оператора для контроля сварки.

• Через камеру, установленную на головке машины, сварочный шов отражается на экране главной панели управления, что делает

отслеживание сварочного шва простым и легким, и снижает трудоемкость оператора для контроля сварки.

Самостоятельно разработанная система давления масла и ЧПУ, делающая сварной столб круглым, а деформацию небольшой.

• Самостоятельно разработанная система давления масла и ЧПУ, делающая сварной столб круглым, а деформацию небольшой.
• Для столба с двумя швами, когда сварка первого шва завершена, нижний ролик поднимется и повернет столб в другое положение шва, чтобы начать сварку второго шва.
• Для столба с двумя швами, когда сварка первого шва завершена, нижний ролик поднимется и повернет столб в другое положение шва, чтобы начать сварку второго шва.
• Загрузка и выгрузка материала спереди
• Загрузка и выгрузка спереди
• Внутренние медные блоки, что значительно улучшает скорость проплавления сварки. Медный блок содержит охлаждающую воду.
• Внутренние медные блоки, что значительно улучшает скорость проплавления сварки. Медный блок содержит охлаждающую воду.
• Оператор: 1 человек.
• Оператор: 1 человек.

Для толщины пластины более 10 мм, используйте сварку под флюсом с двойной дугой и двойной проволокой (или двойной электрической и тремя проволоками), постоянный ток + переменный ток, сварка постоянным током использует большой ток и низкое напряжение, дуга постоянного тока обеспечивает большую проплавляемость, переменный ток использует относительно небольшой

ток и высокое напряжение дуги, увеличивает ширину сплавления и получает красивое формирование сварного шва. Удвойте скорость сварки, улучшите характеристики сварного шва и уменьшите потребление энергии.

Дополнительные элементы: для толщины пластины более 10 мм, используйте сварку под флюсом с двойной дугой и двойной проволокой (или двойной электрической и тремя проволоками)

• дуговая сварка, постоянный ток + переменный ток, сварка постоянным током использует большой ток и низкое напряжение, дуга постоянного тока обеспечивает большую проплавляемость, переменный ток использует относительно небольшой
• ток и высокое напряжение дуги, увеличивает ширину сплавления и получает красивое формирование сварного шва. Удвойте скорость сварки, улучшите характеристики сварного шва и уменьшите потребление энергии.
• Дополнительный элемент: сетевая система данных производства

Дополнительный элемент: сетевая система данных производства

Функция 1: она может предоставлять данные о производстве персоналу управления производством: время включения, время сварки, время без сварки,

количество продукции и т. д.

Функция 2: своевременное обновление программного обеспечения для получения лучшего и новейшего программного обеспечения и данных опыта, которые могут помочь клиентам в

удаленной диагностике неисправностей и удаленной настройке параметров. Это удобно для клиентов, чтобы быстро возобновить производство.

Функция 2: своевременное обновление программного обеспечения для получения лучшего и новейшего программного обеспечения и данных опыта, которые могут помочь клиентам в

удаленной диагностике неисправностей и удаленной настройке параметров. Это удобно для клиентов, чтобы быстро возобновить производство.

•    Машина состоит из следующих частей
•    Машина состоит из следующих частей:
• V-образный рабочий стол с сервоприводом (тележка)
• V-образный рабочий стол с сервоприводом (тележка)
• Передние и задние рельсы для V-образного стола
• Передние и задние рельсы для V-образного стола
• Главная портальная рама
• Главная портальная рама
• Приводная система для V-образного рабочего стола
• Приводная система для V-образного рабочего стола
• Гидравлический зажимной блок (включая зажимные ролики)
• Гидравлический зажимной блок (включая зажимные ролики)
