Большой диаметр 600 мм Импульсная машина для сварки светового столба MIG с 12 м сварным ходом для столбов уличных фонарей

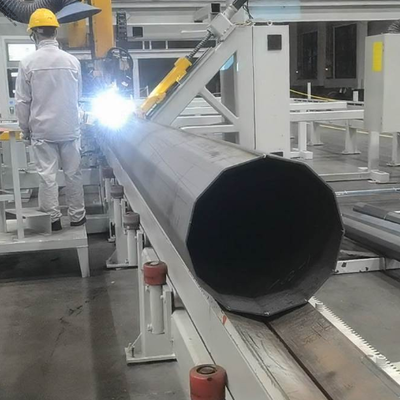

Машина для сварки столбов с ЧПУ CNCS600/12000 представляет собой модернизированное решение для автоматической сварки большого диаметра, разработанное специально для негабаритных уличных фонарных столбов. Благодаря полному сервоприводу с ЧПУ и передовой технологии импульсной сварки MIG, это оборудование поддерживает опоры диаметром до 600 мм, удовлетворяя большинство требований к производству крупногабаритных конических и восьмиугольных опор освещения. Благодаря негидравлической механической конструкции, интеллектуальному адаптивному зажиму и характеристикам сварки с низким уровнем брызг, машина обеспечивает высокоточное формирование шва с минимальной последующей обработкой. Это высокоэффективный, не требующий особого обслуживания автоматизированный сварочный аппарат для современного крупномасштабного производства фонарных столбов.

• Адаптивность большого диаметра: Модернизированная конструкция поддерживает максимальный диаметр опоры 600 мм, что идеально подходит для производства негабаритных опор уличных фонарей, с которыми не могут справиться обычные модели. Совместим как с круглыми коническими опорами, так и с многосторонними восьмиугольными опорами, что обеспечивает высокую гибкость производства.
• Высококачественная импульсная сварка MIG: Используется профессиональная газовая смесь, обогащенная аргоном (85–90 % аргона + 10–15 % CO₂). Обеспечивает сверхгладкие сварные швы с минимальным разбрызгиванием, что исключает необходимость выполнения тяжелых работ по полировке. Сваренные опоры сохраняют идеальную округлость, не пригорают и не деформируются.
• Интеллектуальный адаптивный зажим с ЧПУ: Оснащен тремя комплектами прижимных лапок с сервоприводом и точным столом с V-образными канавками. Система динамически регулирует давление зажима, положение опоры и скорость работы в соответствии с изменениями конусности и диаметра полюса в реальном времени, обеспечивая постоянный эффект закрытия шва для каждой заготовки.
• Конструкция с нулевым гидравлическим отказом: Полностью механическая конструкция сервопривода отказывается от традиционных гидравлических систем, полностью исключая утечку масла, загрязнение масла и частое техническое обслуживание гидравлической системы. Стабильность машины значительно повышается за счет снижения заводских эксплуатационных расходов.
• Высокая устойчивость к погрешностям заготовки: Самостоятельно разработанный адаптивный алгоритм компенсирует незначительные различия в диаметрах опор массового производства, обеспечивая стабильную производительность сварки даже при слегка неоднородном сырье.
• Почти нулевой кромочный сварочный зазор: Оптимизированная конструкция сварочного хода обеспечивает сварку по всей длине сверху вниз. Остаточная несварная кромка чрезвычайно узкая, что значительно сокращает или даже исключает процедуры ручного ремонта.
• Защита поверхности и малотрудозатратная эксплуатация: Конструкция с многоточечным распределением давления позволяет избежать вмятин на поверхности полюса и следов экструзии. Быстрый сброс тележки и эргономичная конструкция загрузки эффективно снижают рабочую нагрузку оператора.
• Система прецизионного позиционирования сварного шва: Направляющая задняя стойка стабилизирует направляющую движения заготовки, сокращая количество повторных калибровок сварочного пистолета и повышая эффективность непрерывного производства.
• Визуальный мониторинг сварных швов: Встроенная камера передает изображения сварных швов в режиме реального времени на экран управления, что позволяет операторам легко наблюдать и отслеживать швы, а также повышать точность сварки.
• Богатые расширяемые функции: Поддержка поворотного переворачивающегося устройства, обновления системы двойной сварки, автоматической загрузки/разгрузки и удаленной диагностики сети, что позволяет удовлетворить разнообразные и интеллектуальные потребности в обновлении производства.

Это оборудование для сварки столбов большого диаметра имеет модульную интегрированную компоновку, обеспечивающую простоту обслуживания и стабильную работу:

1. Высокостабильная мобильная тележка с V-образным пазом и зубчато-реечной системой передачи.
2. Удлиненный прочный рабочий стол с двусторонними направляющими колесами.
3. Прецизионный сервопривод для стабильного перемещения тележки
4. Сварочная головка с адаптивным зажимом в трех направлениях для конических и восьмиугольных опор.
5. Полная система импульсной сварки MIG на ток 500 А, включая источник питания, механизм подачи проволоки и сварочную горелку.
6. Интеллектуальный шкаф управления с ЧПУ и система контроля сварки в реальном времени.
7. Стандартные формы для восьмиугольных и конических круглых опор.

• CNCSM600 Версия для тяжелых условий эксплуатации: Усиленная механическая конструкция позволяет сваривать сверхтолстые пластины толщиной 8 мм для тяжелых опор крупногабаритных фонарей.
• Двойная сварочная система (импульсная сварка MIG + SAW): Обеспечивает переключение между импульсной сваркой с низким уровнем разбрызгивания и высокоэффективной сваркой под флюсом для многоцелевого производства.
• Независимая система сварки под флюсом: Профессиональная конфигурация для сварки толстых листов.
• Автоматическая система загрузки и разгрузки: Подходящие стеллажи для хранения материалов обеспечивают автоматическую подачу и выгрузку, что позволяет экономить затраты на ручную обработку.
• Роторное роликовое устройство: Автоматически переворачивает заготовки для выполнения сварки с двойным швом, специально разработано для опор ламп с двойным швом.
• Функция удаленной сети: Поддерживает удаленную диагностику неисправностей, онлайн-изменение параметров и обновление системы для сокращения времени простоя оборудования.
• Полный пакет запасных частей для сварки: Запасные части по индивидуальному заказу для различных конфигураций сварки для обеспечения непрерывного производства.

Это оборудование особенно применимо для автоматической сварки продольных швов опор уличных фонарей сверхбольшого диаметра 6–12 м. Он охватывает негабаритные конические опоры, восьмиугольные опоры широкого профиля и опоры освещения с толстыми стенками, широко используемые в коммунальном строительстве, дорожном освещении и на крупных заводах по производству опор.

Он поддерживает максимальный диаметр опоры 600 мм, охватывая опоры ламп большого размера, которые не могут обрабатываться стандартными моделями. Модернизированная структура сервопривода и адаптивный алгоритм обеспечивают более высокую стабильность при обработке заготовок большого размера.

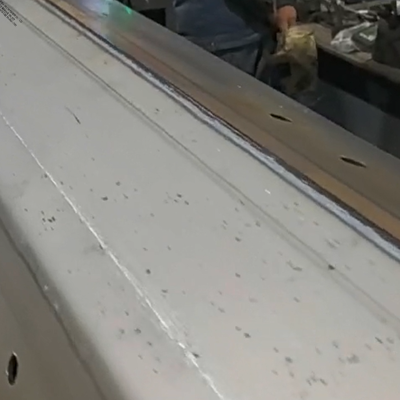

Нет. Сварка газовой смесью с высоким содержанием аргона обеспечивает чрезвычайно низкое количество брызг и плоскую текстуру сварного шва. Большинство готовых опор можно использовать напрямую без полировки, что значительно повышает эффективность производства.

Да. Оснащенная дополнительным поворотным роликовым устройством, машина может автоматически вращать стойку для обработки второго шва, реализуя многопроцессное производство на одной машине.
