Name: Гибочный станок с двойным рычажным механизмом с ЧПУ для сплющенного восьмиугольного уличного фонарного столба 14 м
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Тоннаж гибки одного агрегата: 400 тонн, всего тандем 800 тонн

Длина обработки одного рабочего стола: 7000 мм, общая длина соединения 14 000 мм

Оборудованная модель контроллера ЧПУ: Делем DA53T (Нидерланды)

Конфигурация мощности двигателя главного привода: 2 двигателя с двумя насосами по 30 кВт

Применимая обрабатываемая деталь: Конический/восьмиугольный столб уличного фонаря и высокий мачтовый столб

Поддержка типа формовочной формы: 7 раз формование конической формы с двойной конусностью

Цвет поверхности: Настраиваемый

Направление: Настраиваемый

Основная информация

Место происхождения: Wuxi, Китай

Фирменное наименование: CMC

Номер модели: 2-WE67K-400/7000

Оплата и доставка Условия

Упаковывая детали: Соответствующий для доставки контейнера

Время доставки: 90 дней

Условия оплаты: Т/Т, Л/К

Поставка способности: В соответствии с требованиями

Галерея

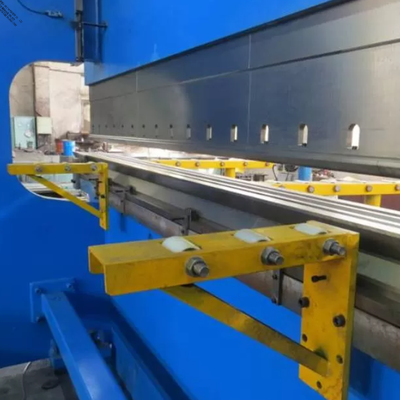

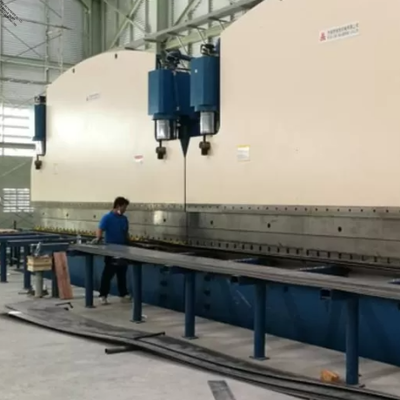

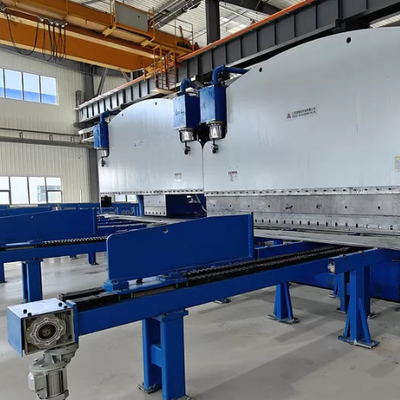

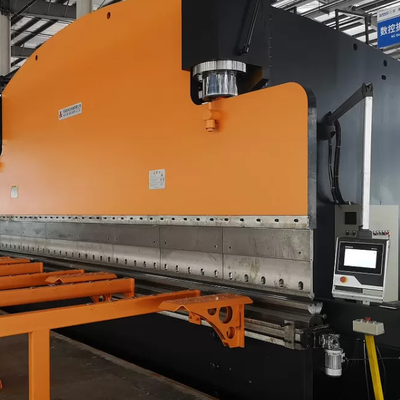

Гибочный станок с двойным рычажным механизмом с ЧПУ для сплющенного восьмиугольного уличного фонарного столба 14 м

Характер продукции

1. Краткий обзор таблицы

Положение	Подробная информация
Наименование продукта	CNC тандемная гидравлическая прессовая тормоза / двойная связь легкая полюс изгибающая машина
Модель	2-WE67K-400/7000
Основное применение	Сгибать столбы уличных фонарей, восьмиугольные столбы, конические конические столбы и высокие столбы мачты на шоссе
Производство	Цзянсу, Китай
МОК	1 комплект
Стандартное напряжение	380В 50Гц, настраиваемая
Целевой клиент	Фабрика по производству световых столбов, линия по производству стальных монополей
Основная конфигурация	Система Delem DA53T, Schneider Electric Parts

2. Введение продукта

2-WE67K-400/7000 двойная связь CNC тандемный гидравлический пресс тормоз состоит из двух 400-тонных одиночных изгибающих машин, работающих синхронно, общая эффективная длина изгиба достигает 14 метров,специально предназначенные для длинных конических уличных фонарей, восьмиугольные столбы и большие высокие столбы мачты.Основные электрические детали Французский Schneider, все аксессуары всемирно известных брендов гарантируют стабильную долгосрочную работу.автоматическая линия изгиба подачи пластины и функция дистанционной диагностики неисправностей, полный набор раствора для производства светильников.

3Полная таблица технических параметров

Нет, нет, нет.	Положение	Единица	Значение параметра
1	Тип машины	-	Многомашинный тандемный электрогидравлический синхронный CNC-пресс-брейк
2	Номинальная рабочая сила	Тоны	2х400
3	Длина одного рабочего стола	мм	7000, Общая длина соединения 14000
4	Расстояние между двумя кадрами	мм	5600
5	Глубина горла	мм	950
6	Максимальная высота открытия	мм	970
7	Рамовый удар	мм	320
8.1	Быстрая скорость снижения	мм/с	60
8.2	Рабочая скорость изгиба	мм/с	7
8.3	Скорость возвращения	мм/с	60
9	Мощность двигателя главного насоса	КВт	2х30
10	Контроллер с ЧПУ	-	Delem DA53T (Нидерланды), ось Y1/Y2 + механическая система укладки
11	Компенсация за стол	-	Механическая система кронения
12	Марка герметичности цилиндра	-	известный бренд
13	Марка гидравлического клапана	-	известный бренд Германия
14	Марка гидравлического насоса	-	Марка США
15	Марка линейного кодера	-	FAGAR, Испания
16	Основные электрические компоненты	-	Шнайдер, Франция
17	Чистая масса одной машины	в кг	50000, Всего 100000 кг
18.1	Одномашинный общий размер L×W×H	мм	7200×2710×5696
18.2	Высота пола над землей	мм	4500
18.3	Общая длина с боковым устройством разгрузки	мм	17500
18.4	Общая ширина с передней материальной поддержкой	мм	4040
19	Способ упаковки экспорта	-	Демонтированные разделенные упаковки для морской перевозки

4Стандартные и дополнительные инструменты и аксессуары

Категория	Подробная информация
с	1 набор 18 мм толщины верхний инструментальный держатель для уличного фонаря столба, общая длина формы 14 м
Вариант 1	Восьмиугольная специальная форма для светового столба, минимум ОД 60 мм коническая восьмиугольная форма, длина 14 м
Вариант 2	Многоуровневый нижний набор для восьмиугольных столбов и высоких столбов мачты, спецификация 150×150, длина 14 м
Вариант 3	7-кратное формирование двойной конической конической полюсной формы Соотношение костей:11/1000 ((Φ60~236) & 13/1000 ((Φ60~268) Применимая толщина стенки столба: 3 ~ 4 мм, секционная структура разделения, общая длина формы 16 м
Стандартная вспомогательная	2 набора 6,5 м конических верхних форм для поддержки обеих сторон верхнего держателя
Вариант 5	Система боковой разгрузки светового столба толкательного типа
Вариант 6	Дистанционная диагностика неисправностей и функция дистанционной регулировки параметров
Вариант 7	Полноавтоматическая производственная система изгиба светового столба Включая тарелку с пластинами, грузовой кран, боковую роликовую стойку, систему питания с помощью ЧПУ, устройство позиционирования, расширенную стойку разгрузки и готовую раму для хранения столбов
Вариант 8	Полный комплект запасных частей для 400-тонного тормоза

5Таблица основных преимуществ производительности

Точка производительности	Подробное описание преимуществ
Синхронное управление двойной оси Y	Линейные решетчатые линейки, установленные с обеих сторон барабана для обратной связи в режиме реального времени, точный контроль двух гидравлических цилиндров
Высокая жесткая интегральная рама	Сварная конструкция, состоящая из нефтяного бака, рабочего стола, боковых корпусов и барабана, с высокой грузоподъемностью и антидеформационной способностью
Электрогидравлическая пропорциональная синхронизация	Принять немецкий пропорциональный клапан, стабильный ответ, крошечное механическое трение, непрерывный стабильный выход силы
Независимая конструкция установки решетки	Растровые датчики, закрепленные на C-образной скобке вместо боковой рамы, на данные измерения не повлияет отклонение рамы во время изгиба
Двухмашинное соединение синхронное управление	Переключение на тандемный режим на главной панели машины, Delem CNC объединяет два сигнала машины, точно управлять быстрым вниз, скорость сдвига, изгиба и скорость возврата для синхронной связи
Интеллектуальная система Delem CNC	Многоязычный интерфейс работы, автоматический расчет тонажа изгиба, мертвой точки и изменения скорости положения; поддержка ram крошечный наклон для специальных требований изгиба
Полная вспомогательная система управления и балансировки	Соответствовать требованиям обработки длинной заготовки и эксцентричного изгиба, гарантировать равномерную точность изгиба вдоль всей длины пластины
Компенсация за механическое украшение стола	Автоматически компенсировать отклонение рабочего стола под большой нагрузкой, обеспечить постоянную точность формирования готовых столбов
Гидравлический цилиндр, устойчивый к износу	Тепловая обработка поверхности, хорошая смазка, длительный срок службы и низкий уровень отказов

6. Таблица совпадений приложений

Тип заготовки	Цель обработки
Конический столб уличного фонаря	Длинное изгибание пластины, одноступенчатое формирование для 14 м столбов
Восьмиугольный столб	Специальная восьмиугольная формовка, однородная точность угла
Высокий мачтовый столб автомагистрали	Нагрузка на большие столбы с толстой стенкой
Конический монопол / 5G-полюс связи	Двойная коническая 7-проходной формования формы соответствия

7. Стол поддержки послепродажного обслуживания

Поле обслуживания	Конкретное содержание
Гарантийный период	12 месяцев гарантии на полную машину; 24 месяца на гидравлический клапан, насос, двигатель и систему CNC
Поставка запасных частей	Долгосрочное поставление оригинальных уязвимых запасных частей по стоимости производства
Заморская служба	Инженеры, доступные для зарубежной установки, ввода в эксплуатацию и обучения операторов
Поддержка онлайн	Поддержка видео и дистанционной диагностики в режиме онлайн 24/7 (предварительно установленная опциональная функция)
Приложенные документы	Полное руководство по эксплуатации на английском языке, инструкция по параметрам изгиба и видео о работе

8. Часто задаваемые вопросы

Вопрос	Ответ.
1Какова максимальная длина изгиба, которую может обработать этот тандемный тормоз?	Две машины 7000 мм работают синхронно, общая эффективная длина изгиба достигает 14 метров, идеально подходит для длинных уличных фонарей и высоких столбов мачты.
2Какие основные компоненты использует эта изгибающая машина?	Главная система CNC - это Нидерланды Delem DA53T, линейный кодер Испания FAGAR, электрические детали Франция Шнайдер, все всемирно известные бренды.
3Может ли эта машина сформировать конические и восьмиугольные световые полюса?	Да, мы поставляем соответствующие раздельные формы для восьмиугольных столбов и двойных конусов 7-кратного формирования конических столбов, толщины стенки в диапазоне 3 - 4 мм для производства ламповых столбов.
