Name: CTL12×1600 Полностью автоматическая линия продольно-поперечной резки для стальных рулонов шириной 1600 мм грузоподъемностью 30 тонн
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: СТЛ12×1600
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Номер модели: CTL12×1600 Линия поперечной резки

Диапазон толщины обработки: Катушка из углеродистой стали 5 мм ~ 12 мм

Диапазон ширины обработки: 800 мм ~ 1500 мм

Максимальная нагрузка на одинарную стальную катушку: 30 тонн

Фиксированная длина резки: 2000 мм ~ 6000 мм

Максимальная производственная скорость: 15 м/мин

Режим управления: ПЛК + сенсорный экран, полностью автоматическое управление

Настраиваемые элементы: Размер штабелирующей платформы, устройство для приведения в порядок тарелок

Основная информация

Место происхождения: Уси, Китай

Фирменное наименование: CMC

Номер модели: СТЛ12×1600

Оплата и доставка Условия

Время доставки: 90 дней

Условия оплаты: Т/Т, Л/К

Поставка способности: В соответствии с требованиями

Галерея

CTL12×1600 Полностью автоматическая линия продольно-поперечной резки для стальных рулонов шириной 1600 мм грузоподъемностью 30 тонн

Характер продукции

CTL12×1600 Линия продольно-поперечной резки рулонной стали Автоматическая размотка, правка, поперечная резка на плоские листы

Обзор продукта

Пункт	Детали
Название продукта	Линия продольно-поперечной резки
Модель	CTL12×1600
Обрабатываемый материал	Сталь Q235, Q355, Q460, предел текучести ≤460 МПа
Функция обработки	Размотка рулонной стали, правка, поперечная резка на фиксированную длину по ЧПУ, штабелирование
Режим работы	Полностью автоматическая связь / Ручное управление отдельными узлами
Применимые отрасли	Производство опор уличного освещения, мачт высокого подъема, металлоконструкций
Настраиваемые опции	Размер накопительной платформы, устройство для выравнивания материала

Введение продукта

Линия продольно-поперечной резки CTL12×1600 специально разработана для обработки рулонной стали в прямоугольные плоские листы. Она выполняет непрерывные операции, включая размотку, правку и поперечную резку на фиксированную длину. Вся линия может останавливаться для перемотки остатков рулонной стали, что удобно для переключения производства листов различных размеров.

Используется полностью автоматическое управление по ЧПУ. Операторам нужно только установить длину листа и количество резок на сенсорном экране. Линия отличается высокой скоростью производства, что значительно экономит затраты на рабочую силу. Требуется всего один оператор, а контакт персонала со стальными листами минимизирован для обеспечения безопасности эксплуатации.

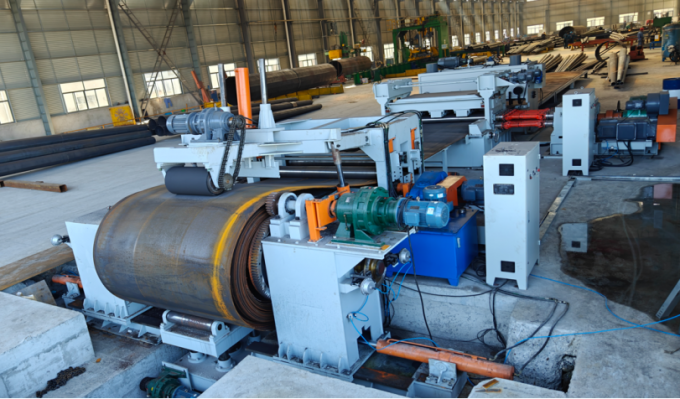

CTL12×1600 Steel Coil Cut To Length Line Overview

Технологический процесс производства:
Загрузка материала → Размотка → Устройство прижима и направления → Подающее устройство с захватом → Черновая правка → Устройство позиционирования → Точная правка → Устройство измерения длины по энкодеру → Поперечная резка → Транспортировочное устройство с захватом → Штабелирование

Основные технические параметры

№	Пункт	Спецификация
1	Обрабатываемый материал	Q235, Q355, Q460, σs ≤ 460 МПа
2	Диапазон толщины материала	5 ~ 12 мм
3	Диапазон ширины материала	800 ~ 1500 мм
4	Наружный диаметр рулона стали	Φ800 ~ Φ2000 мм
5	Внутренний диаметр рулона стали	Φ500 ~ Φ760 мм
6	Максимальный вес рулона	30 тонн
7	Фиксированная длина резки	2000 ~ 6000 мм
8	Максимальная скорость правки	15 м/мин
9	Диаметр / шаг правильных валков	Φ180 мм / 215 мм
10	Материал правильных валков	40Cr
11	Входное электропитание	415 В / 50 Гц, 3 фазы
12	Занимаемая площадь	Прибл. 19 м (Д) × 7,7 м (Ш)

Состав линии

Тележка для загрузки рулонов стали
Гидравлическая одноконсольная размотка
Устройство прижима, подачи головки и захвата (с 3-валковой черновой правкой)
Устройство позиционирования
Узел точной правки
Узел измерения длины по энкодеру
Поперечно-режущий станок
Устройство транспортировки с захватом и штабелирования
Гидравлическая система
Пневматическая система
Система электроуправления ПЛК

Спецификации основного оборудования

Тележка для загрузки рулонов стали
- Максимальная грузоподъемность: 30 тонн
- Оснащена двойными верхними роликами. Поддерживает функцию перемотки рулона для предотвращения ослабления и запутывания рулона при перемотке.
- Используется для транспортировки рулонов стали и подъема рулонов на размотку.

Гидравлическая одноконсольная размотка
Гидравлическое расширение вала для зажима рулонов стали для пассивной размотки. Оснащена ручным тормозом натяжения. Два комплекта размоток обеспечивают регулировку центрирования при загрузке рулона. Круглый боковой ограничитель предотвращает помехи узким рулонам.

Гидравлическое устройство прижима и захвата с 3-валковым черновой правкой
Использует структуру черновой правки с 2 нижними валками + 1 верхним валком. Эффективно предотвращает коробление стального листа, обеспечивает плавное последующее производство. Оснащено гидравлической подающей головкой для плавной подачи головки рулона.

Узел точной правки
9-валковая структура правки (4 верхних валка + 5 нижних валков). Верхние и нижние валки являются приводными валками с одинаковой линейной скоростью для улучшения качества правки. Валки подвергаются термообработке средним током. Регулируемые опорные валки повышают жесткость валков для снятия внутренних напряжений стальных листов и достижения превосходной плоскостности.

Узел измерения длины по энкодеру
Установлен интегрировано с правильным станком на общей базе. Измерение длины в реальном времени с помощью измерительного ролика и энкодера для обеспечения точной резки на фиксированную длину.

Поперечно-режущий станок
Максимальная толщина резки: 12 мм, максимальная эффективная ширина: 1600 мм. Гидравлическая структура ножниц. Зазор между лезвиями регулируется синхронно. Полиуретановая прижимная лапка защищает поверхность листа без царапин.

Устройство транспортировки с захватом и штабелирования
Состоит из конвейерного роликового стола, механизма сбрасывания листа, накопительного верстака и устройства для выравнивания материала (опционально). Длина накопительной платформы может быть настроена в соответствии с максимальным размером листа опоры освещения заказчика.

Гидравлическая и пневматическая система
- Гидравлическая станция, масляные цилиндры, клапаны и трубопроводы. (Гидравлическое масло предоставляется покупателем)
- Рабочее давление пневматической системы ≤0,8 МПа, расход воздуха: 1,5 м³/мин. (Источник сжатого воздуха предоставляется покупателем)

Система электроуправления
Интерфейс человек-машина ПЛК + сенсорный экран. Поддерживает автоматическую работу по связи и независимое ручное управление каждой отдельной машиной. Операторы могут свободно устанавливать длину резки и количество листов. Предусмотрена функция аварийной остановки всей линии для защиты оборудования и безопасности персонала.

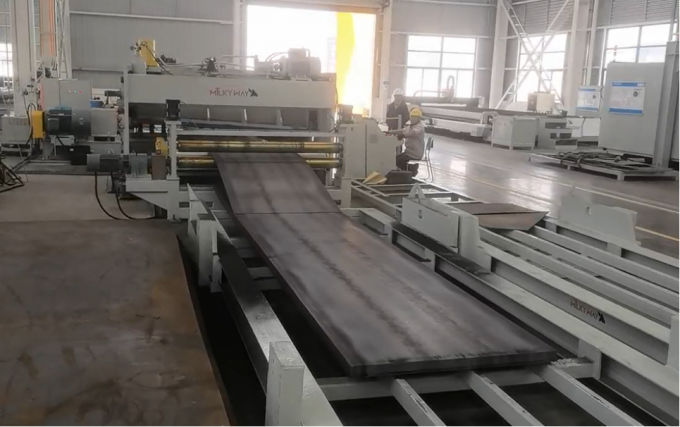

CTL12×1600 Electrical Control System and Operation Interface

Основные преимущества

Пункт преимущества	Описание
Интегрированная функция	Реализует размотку, правку, резку на фиксированную длину и штабелирование в одной линии; поддерживает перемотку рулона для переключения на различные спецификации листов
Высокоточное управление по ЧПУ	Измерение длины по энкодеру, произвольная установка длины резки и количества через сенсорный экран
Превосходное качество правки	9 приводных правильных валков, полное снятие внутренних напряжений листа, стабильная плоскостность
Высокая эффективность производства	Непрерывное автоматическое производство, высокая скорость работы, снижение общих производственных затрат
Простота эксплуатации	Требуется всего один оператор; минимизация прямого контакта со стальными листами для повышения безопасности
Гибкая конфигурация	Накопительная платформа и устройство выравнивания могут быть настроены в соответствии с требованиями производства опор освещения
Надежная защита безопасности	Кнопка аварийной остановки всей линии, блокировка защиты каждого технологического участка

Диапазон применения

Заготовки сырых стальных листов для конических опор уличного освещения, восьмигранных опор, мачт высокого подъема
Обработка плоских листов для металлоконструкций, механического оборудования
Резка сырья из листового металла для завода металлообработки

Поддержка послепродажного обслуживания

Пункт обслуживания	Детали обслуживания
Гарантийное покрытие	12 месяцев полной гарантии на линию; длительная гарантия на основные двигатели и редукторы
Поставка запасных частей	Долгосрочная поставка изнашиваемых запасных частей по заводской цене
Зарубежное обслуживание	Инженеры доступны для зарубежной установки, ввода в эксплуатацию и обучения операторов
Удаленная поддержка	Удаленная отладка и техническое руководство онлайн
Документация	Полное руководство по эксплуатации на английском языке и учебные материалы

Часто задаваемые вопросы

Вопрос	Ответ
Какую толщину и ширину стального листа может обрабатывать эта линия продольно-поперечной резки CTL12×1600?	Она подходит для рулонов стали толщиной 5-12 мм, шириной 800-1500 мм, максимальным весом рулона до 30 тонн, с диапазоном длины резки 2000-6000 мм.
Можно ли остановить линию и перемотать оставшийся рулон стали?	Да. Тележка для загрузки имеет конструкцию с противоскользящими роликами, вся линия может останавливаться и перемотать остатки рулона для переключения на другие производственные спецификации.
Подходит ли эта линия продольно-поперечной резки для производства опор уличного освещения?	Безусловно. Максимальная длина штабелирования может быть настроена в соответствии с длиной листа вашей самой длинной опоры освещения. Она широко используется для заготовки сырых листов конических и многоугольных опор освещения.
