Двойная дуга многопроводная погруженная дуга с ЧПУ сварная машина для 14 м диаметром 1,9 м стального полюса

1 комплект
MOQ
Подлежит обсуждению
цена
Двойная дуга многопроводная погруженная дуга с ЧПУ сварная машина для 14 м диаметром 1,9 м стального полюса
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Модель оборудования: HM1900/14000 Станок для сварки опор с ЧПУ
Диапазон диаметров: 400 мм ~ 1900 мм
Максимальная длина обрабатывающей стойки: 14000mm
Применимая толщина стальной пластины: 5~20 мм, максимальная толщина зажимного подшипника 25 мм
технология сварки: Двойная дуговая трехпроволочная сварка под флюсом
Структура крепления: 3 комплекта гидравлических синхронных прижимных роликов
Применимый тип полюса: Конический/восьмиугольный/многосторонний многоугольный стальной столб
Цвет краски: Настраиваемый
Основная информация
Место происхождения: Уси, Китай
Фирменное наименование: CMC
Номер модели: ХМ1900
Оплата и доставка Условия
Время доставки: 90 дней
Условия оплаты: Т/Т, Л/К
Поставка способности: В соответствии с требованиями
Характер продукции
Двойная дуга многопроводная погруженная дуга с ЧПУ сварная машина для 14 м диаметром 1,9 м стального полюса
Обзор продукции

HM1900/14000 CNC Pole Shut-Welding Machine - это автоматическая продольная сварка с погруженной аркой, специально разработанная для конических восьмиугольных 5G-полов связи и высоких столбов мачты.

Положение Подробная информация
Наименование продукта Машины для сварки с помощью сцепления полюсов с ЧПУ
Модель HM1900/14000
Применение 5G-полюс связи, монополь питания, высокомастный световой столб
Обработанная форма столба Круглый конический столб, восьмиугольный и многосторонний многоугольный столб (1/2/3 структуры оболочки)
Технология сварки Сварка двустворчатой многопроводной подводной дугой
Максимальная длина столба 14000 мм
Настраиваемые параметры Система дистанционной диагностики онлайн, изолированный и кондиционированный электрический шкаф, пакет запасных частей
Введение продукта

HM1900/14000 CNC-машина для сварки с закрытыми полюсами специально разработана для автоматической сварки с продольным закрывающим швом длинных конических полюсов, включая полюсы связи 5G,Монополы питания и высокие столбы мачтыОн применяется для конических круглых и многоугольных столбов из одной, двух или трех частей.

Оборудование использует фиксированную конструкцию порта, совмещенную с системой сварки, сервоприводную регулируемую скорость V-образную тележку для транспортировки столбов.Гидравлические зажимающие ролики закрывают швы столбов, в то время как сварка происходит одновременноДля двух сегментов с двумя швами, после завершения первого шва, подъемные ролики поднимаются и автоматически вращают столб в положение для вторичной швы.

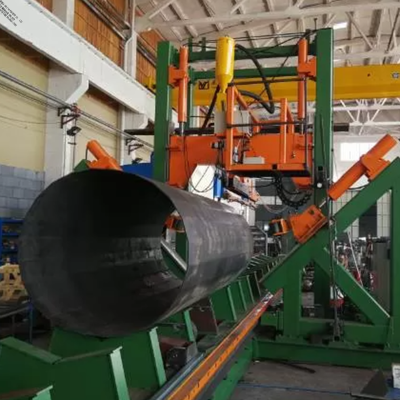

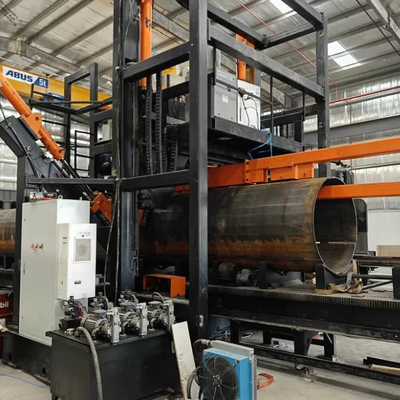

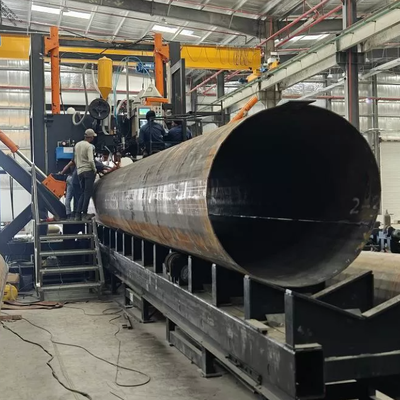

HM1900/14000 CNC Pole Shut-Welding Machine operational view
Основные технические параметры
Нет, нет, нет. Положение Спецификация
1 Применимый внешний диаметр столба 400 ~ 1900 мм
2 Максимальная длина полюса обработки 14000 мм
3 Применимая толщина пластины 5 ~ 20 мм, материал Q235, Q355, Gr65
(максимальная толщина подшипника 25 мм, см. примечание выше)
4 Количество комплектов зажигательных роликов 3 комплекта
5 Мощность двигателя гидравлического насоса 2.2+2.2+3 КВт
6 Сила сервомотора для тележки типа V 7 КВт, безступенчатая регулируемая скорость
7 Вертикальный удар 1600 мм
8 Рабочая высота (полюс снизу к земле) 800 мм
9 Система сварки Двойная дуговая силовая установка для сварки с тремя проводами с погруженной дугой
Прямое питание: 250 ~ 1250A; переменное питание: 250 ~ 1250A
10 Спецификация сварного провода Однопроводный Φ4.0 мм / двойной провод 2*Φ1.6 мм
11 Скорость движения сварки 00,3 ~ 1,5 м/мин, регулируемый без шагов
12 Направление сварки Сварка от конца большого диаметра к концу малого диаметра
13 Стандарт сварки Достижение односторонней сварки двойной стороной формирования по стандартному процессу
14 Общая масса машины 23 тонны
15 Общий размер (L*W*H) 31000 * 6600 * 6100 мм
Полный состав машины
  • Сервоприводный рабочий стол типа V (транспортная тележка)
  • Передние и задние рельсы для тележек типа V
  • Главная тяжелая гарантийная рама
  • Система привода для V-образного рабочего стола
  • Гидравлическая зажимающая установка с тремя комплектами зажимающих роликов
  • Подводная система сварки дугой и автоматическое устройство питания проволоки
  • Система рециркуляции рекуперации потока
  • Водоохлаждаемая внутренняя система медных блоков
  • Операционная платформа
  • 2 комплекта роликовых стойки для вращения полюсов
  • Полная гидравлическая система
  • Интегрированная система управления CNC и PLC
Основные преимущества
Преимущество Детальное описание
Интеллектуальная автоматическая регулировка с помощью ЦНС Система CNC автоматически регулирует давление зажима, положение ролика и скорость тележки после изменения диаметра столба, постоянно держит швов закрыты во время сварки
Отличное синхронное гидравлическое управление Оптимизированная гидравлическая система управления гарантирует высокую синхронизацию для левых, правых и средних зажимательных роликов
Деформация низкого полюса после сварки Нет искривления на готовом сварном шве. Нет необходимости в ручном проникновении и выравнивании шва на выходе машины, если процесс формирования вверх по течению соответствует спецификации
Устойчивая сварка от головы до хвоста Сервоуправляемая V-образная тележка реализует непрерывную сварку от головки до хвоста, уменьшает длину несварного сегмента хвоста
Конструкция сцепления с тремя роликами Три группы прессовых роликов рассеивают давление на поверхности, уменьшают вмятины и царапины на поверхности полюса; подходят для круглых, восьмиугольных и конических полюсов
Быстрый автоматический возврат тележки Моторизованная функция быстрого возврата для тележки типа V, уменьшает интенсивность труда оператора
Адаптивное устройство направления заднего шва Саморегулируемая структура направления, редко требуется ручная калибровка во время непрерывного производства
Визуальное наблюдение за сваркой Камера, установленная на сварочной головке, передает изображение шва на главный экран управления для легкого отслеживания и наблюдения шва
Водоохлаждаемый внутренний медный блок опоры Значительно улучшить проникновение сварки и гарантировать последовательное образование сварки
Автоматическое вращение двойных швов Встроенный механизм подъемного ролика для автоматического вращения двухшивного столба для вторичной сварки
Простая операция Для всего производственного цикла требуется только один оператор
Факультативные конфигурации обновления Система сети дистанционной диагностики и регулировки параметров; изолированный электрический шкаф с кондиционером; пакет запасных частей
Сфера применения
  • 5G коническая связь монополь продольная сварка швов
  • Производство монополей из стали для автомобильных дорог и электропередач
  • Производство высокомастного осветительного столба, восьмиугольного многостороннего светильника
  • Сварка стеклянных трубных элементов с закрывающим швом
Поддержка послепродажного обслуживания
Поле обслуживания Подробная информация об услугах
Гарантийный период 12 месяцев гарантии на полную машину; долгосрочная гарантия на основные сервомоторы, источник питания для сварки и контроллер CNC
Поставка запасных частей Долгосрочное снабжение изношенными запасными частями по стоимости производства
Зарубежная техническая служба Профессиональные инженеры, доступные для зарубежной установки, ввода в эксплуатацию и обучения операторов
Удаленная техническая поддержка Онлайн удаленная отладка, оптимизация параметров и устранение неполадок
Технические документы Полное руководство по эксплуатации на английском языке, руководство по процессу сварки и учебные видео
Часто задаваемые вопросы
Вопрос Стандартный ответ
Какие типы столбов может обработать сварочная машина HM1900/14000? Подходит для 14 м длинных круглых конических полюсов, восьмиугольных и многосторонних многоугольных полюсов (1/2/3 структуры оболочки). диаметр обработки 400 ~ 1900 мм, применимая толщина 5 ~ 20 мм.
Поддерживает ли эта машина автоматическую сварку восьмиугольных столбов с двумя швами? После завершения первого сварного шва, подъемная роликовая стойка автоматически поднимет и поворотит столб, чтобы реализовать сварку второго шва без перезагрузки.
Требуется ли дополнительная поверхностная сварка для плит толщиной более 20 мм? Сила сцепления машины поддерживает материал до 25 мм. Но для деталей, требующих высокого проникновения в пределах 20 ~ 25 мм, расплавленной стали может быть недостаточно.Мы предлагаем добавить погруженный дугу поверхности сварки после первичной сварки.
HM1900/14000 CNC Pole Shut-Welding Machine technical diagram
