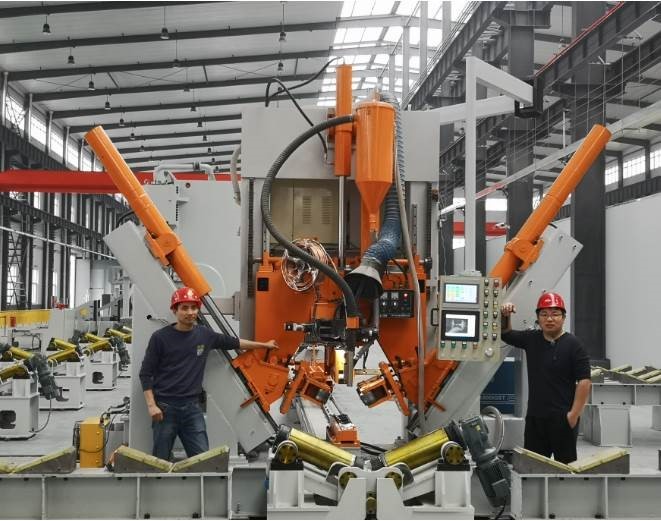

Модельная машина Закрывать-заварки фонарного столба HM800-14000 для высокого рангоута Monopole

(высокая мачта) Сварная машина с полюсным швом

Модель: HM800/14000 / Сварка под водой

Обзор продукции

Эта автоматическая сварочная машина специально разработана дляМонополи, высокомастные столбы, 5G коммуникационные столбы и стандартные уличные фонариЭто автоматизированная продольная линия закрытия и сварки, которая обеспечивает последовательные, высококачественные сварки на средних полигональных и конических полюсах, особенно полюсах с одним продольным швом.Моторизованная тележка тянет столб через зону сварки с регулируемой скоростьюВ результате получается прямая, свободная от торсий шва с минимальными деформациями ∙ цикл за циклом.

Основные характеристики

Основные преимущества

1. Полностью автоматическое регулирование с помощью ЦПУСистема ЧПУ автоматически регулирует давление зажима, положение ступни и скорость подачи при изменении диаметра полюса, сохраняя швёрст идеально закрытым на протяжении всей сварки для гладкогопоследовательные результаты.
2. Сварка без торсийПостроенный на правильно выровненном предыдущем процессе, сварный стержень имеетнулевая торсияНи одному оператору не нужно подтягивать или скручивать столб за машиной, чтобы переориентировать швов, экономия значительного труда.
3. Движение переменной частоты с электрическим тормозомДвижение полюса использует управление VFD с электрическим торможением, обеспечивая стабильный старт и остановку для чистой сварки головы и хвоста.Система сваривает всю длину от маленького конца до нижнего конца почти без незаваритых остатков, уменьшая ручную работу в нижнем этаже.
4. Три комплекта сцепляющих роликовРаспределение давления по 3 набору роликов снижает давление поверхности иМинимизирует царапиныИдеально подходит для восьмиугольных, многоугольных и конических полюсов, как равного диаметра, так и конических.
5. Моторизованный скоростной троллейбусВозвращение погрузчика автоматически, без ручного толкания, снижение усталости оператора.
6. Пневматическое заднее застегиваниеЗадняя тяга использует пневматическое зажимающее устройство, которое проще и быстрее, чем ручное зажимание.
7. Сварка под водойГлубокое проникновение, гладкая косточка сварки, низкий уровень брызг, высокая скорость осаждения, идеально подходит для производства толстостенных столбов.
8. Разгрузка на роликах (загрузка/разгрузка с одной стороны)На стороне разгрузки используется роликовая стойка для легкой погрузки и разгрузки и поддерживает автоматизацию вверх по течению / вниз по течению.С одной стороны, так что оператор работает только на главной позиции машины, без прогулок на большие расстояния, значительно снижается интенсивность труда.
9. Адаптивное устройство заднего полюсаЗаднее руководство регулируется адаптивно, поэтому на практике положение сварного шва редко требует ручной регулировки.
10. Отслеживание швов с помощью камерыКамера, установленная на сварочной головке, проецирует швов на главный экран панели управления, что упрощает отслеживание швов и уменьшает нагрузку оператора.
11. Самостоятельно разработанная гидравлическая и CNC системаОбеспечивает, чтобы сварный столб оставался круглым с минимальными деформациями.
12. Единый операторТолько1 человектребуется для работы всей линии.

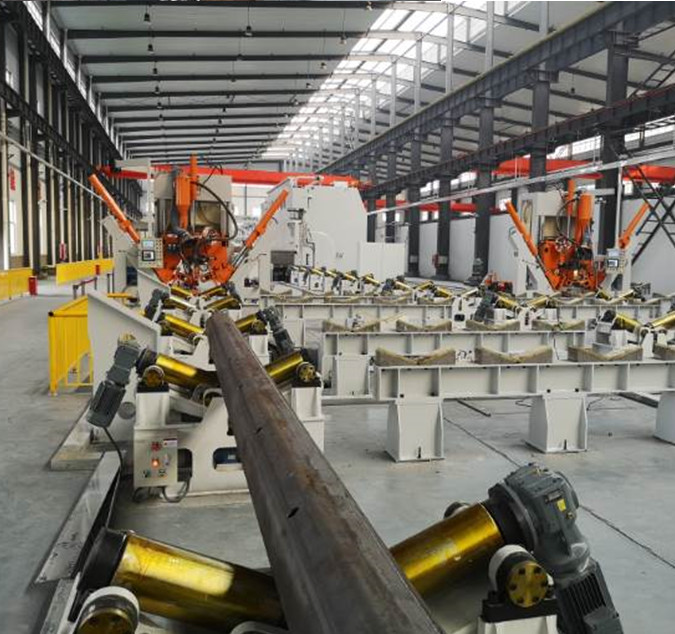

13. 5 комплектов роликовых стойки для разгрузкиПодходит для столбов длиной 12 и 14 м.
14. Настройка рабочего направленияМашины могут быть настроены для работы слева направо или справа налево, чтобы соответствовать расположению вашей мастерской.
15. Доступный дизайн на заказМы можем специально проектировать и производить машины для удовлетворения различных типов столбов и производственных требований во всем мире.

Факультативные конфигурации

• Система охлаждения на медных блокахВключает 2 комплекта медных блоков для конических и восьмиугольных столбов.
• Застегивающий ролик для стандартных световых столбов∆ расширяет диаметр до60 800 мм(круглые и конические полюсы).
• Застегивающий ролик для восьмиугольных уличных светильниковМинимальный диаметр 60 мм.
• Заднее зажимающее устройство для столбов уличных фонарейВключает в себя небольшой инструмент для очень коротких столбов (например, 1 2 м рук).

Состав машины

1. Длинный рабочий стол для перемещения троллейбусов
2. Основная рама порта
3. Система привода тролли
4. Раковина для разгрузки роликов 5 комплектов (для 12 м / 14 м столбов)
5. Застегивающие ролики для средних столбов
6. Система подводной дуги сварки с проволочным питателем
7. Система восстановления потока
8. Гидравлическая система
9. Система управления
10. Набор зажимательных роликов по требованиям клиента
    • Стандарт: 1 комплект для монополя / высокого мачты / 5G полюса
    • Необязательно: 1 комплект для столбов уличных фонарей, минимум Ø60 мм (круглые и конические)
    • Необязательно: 1 комплект для столбов уличных фонарей, минимум Ø60 мм (восьмиугольный)
    • Необязательно: заднее зажимающее устройство для столбов уличных фонарей (включая инструмент для коротких рук длиной 1 ‰ 2 м)
11. Необязательно: охлаждающая система медных блоков (2 комплекта для конических и восьмиугольных столбов)

Сценарии применения

• Высокомастые светильники
• Монополи (трафик / сигнал / камера)
• Полюсы связи 5G
• Стандартные и декоративные уличные фонари
• Восьмиугольные, многоугольные и конические полюсы

Частые вопросы

Вопрос 1: Какова максимальная длина и диаметр столба, которые может выдержать эта машина?

A: Стандартная конфигурация может обрабатывать полюсы до14,000 мм длиныиДиаметром 200 ∼ 800 ммС опциональным зажимательным роликом для уличных фонарей диаметр расширяется до60 мм.

Вопрос 2: Может ли эта машина сварить как конические/коннические полюса, так и прямые (равномерные) полюсы?

О: Да. Система CNC автоматически регулирует давление зажима и скорость подачи при изменении диаметра.поэтому он обрабатывает как конические, так и полюсы с равным диаметром, включая восьмиугольные и многоугольные профили.

Q3: Можно ли настроить машину для моей мастерской?

О: Да, мы предлагаем машины с различными направлениями работы (слева направо или справа налево) и можем настроить конфигурации для специальных типов столбов, длин или производственных требований.
