760 мм 3 м/мин 6x2000 катушки режущая машина

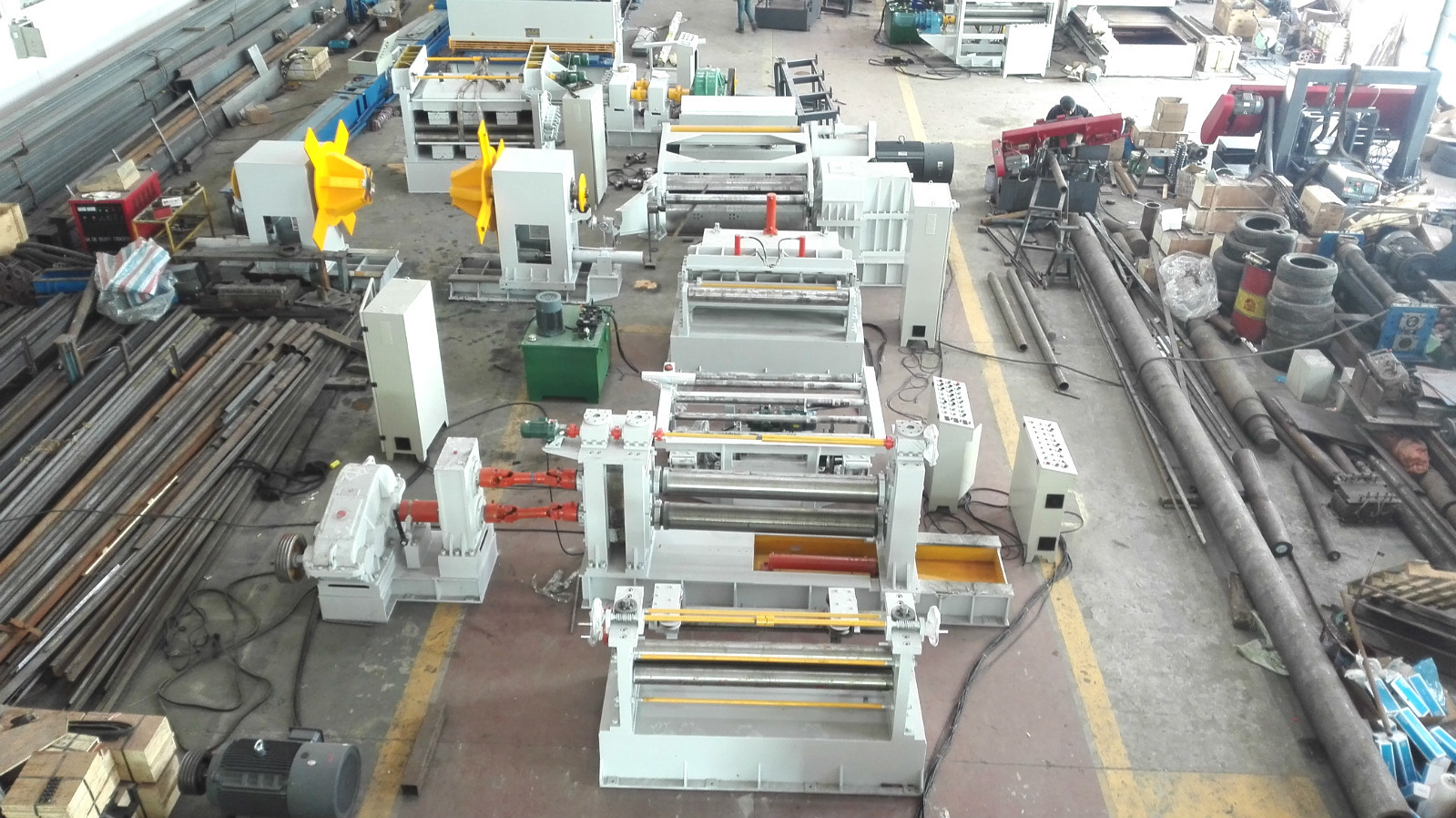

6x2000 508mm-760mm Линия резки стальной катушки

Описание:Серийное производство используется дляДекоиллинг металлической пластины,резкаиобмоткаПригодный для обработки холоднокатаной и горячокатаной углеродистой стали, силиконовой стали, оловянной плиты,из нержавеющей стали и поверхности всех видов металлической пластины после покрытия. Управление PLC с режущей линией, интерфейс между человеком и машиной, в соответствии с высокой степенью автоматизации, простая работа и надежность.

Детали всего устройства:

1Гидравлическая катушка для загрузки

Эта коляска может нести стальную катушку и заставить ее двигаться вверх и вниз. Четыре колеса направляющей рельса ходьбы, вверх и вниз завершается гидравлическим цилиндром,Работа коляски завершена двигателем и редуктором коробки передач..

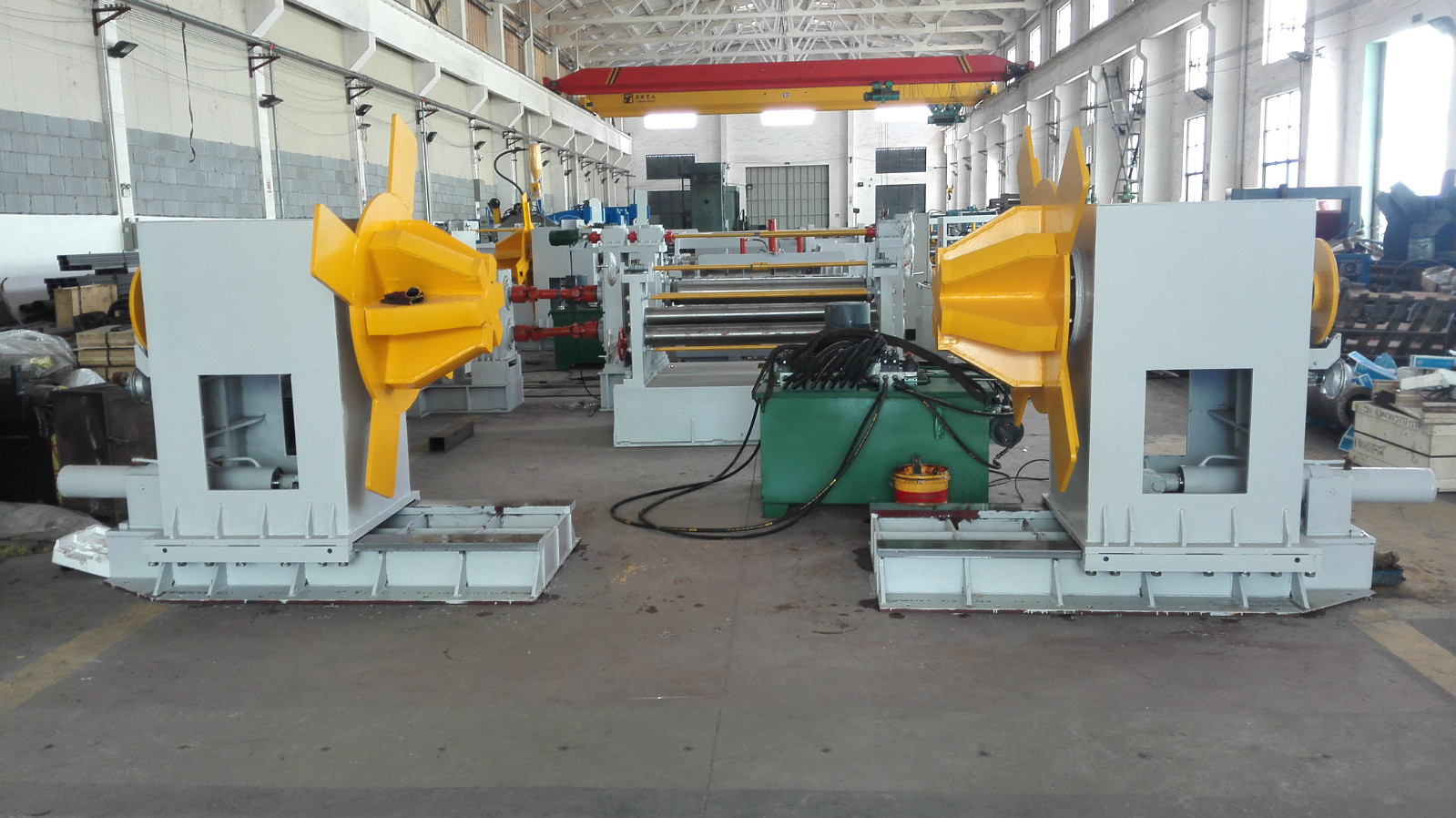

2Гидравлический декоиллер

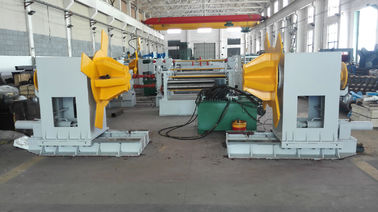

Тип зонтиков с двумя головами, включая:левый и правый зонтики,

Открытие и закрытие: гидравлические

Он состоит из направляющей основы, скобки, механизма задержки, вала отворачивания и двойной головки типа зонтика.

Декоиллер может двигаться слева направо и централизоваться одновременно.

3.Легкий тип Гидравлический пресс-руковод, лопаточная головка, открыватель, механизм зажимания:

Он состоял из основания в виде рамы, гидравлической ручки-руководителя пресса, гидравлического механизма лопаты, гидравлического механизма открывания, гидравлического механизма зажимания и т.д.

3.1 Гидравлический механизм управления прессой: состоит из гидравлической руки управления прессой, стального колеса управления прессой, механизма управления колесом и цепью, оснащенного 5.5кВт циклоидный двигатель, уменьшающий скорость и т.д..

3.2 Гидравлический механизм лопатой: состоит из оболочки лопатой, гидравлической лопатой, гидравлического механизма подъема и балансирования лопатой и т.д.

3.3 Гидравлический механизм открывания: состоит из руководящего столба и рукава, гидравлического механизма нажатия и подъема и т.д.

3.4 Гидравлический механизм зажимания: состоит из скобки, основания скользящего блока, 2 зажимающих ролика, гидравлического механизма подъема и нажатия верхнего ролика, силовых частей, коробки передач и т.д.

4.Танзиционный рабочий стол, длина: 3 м

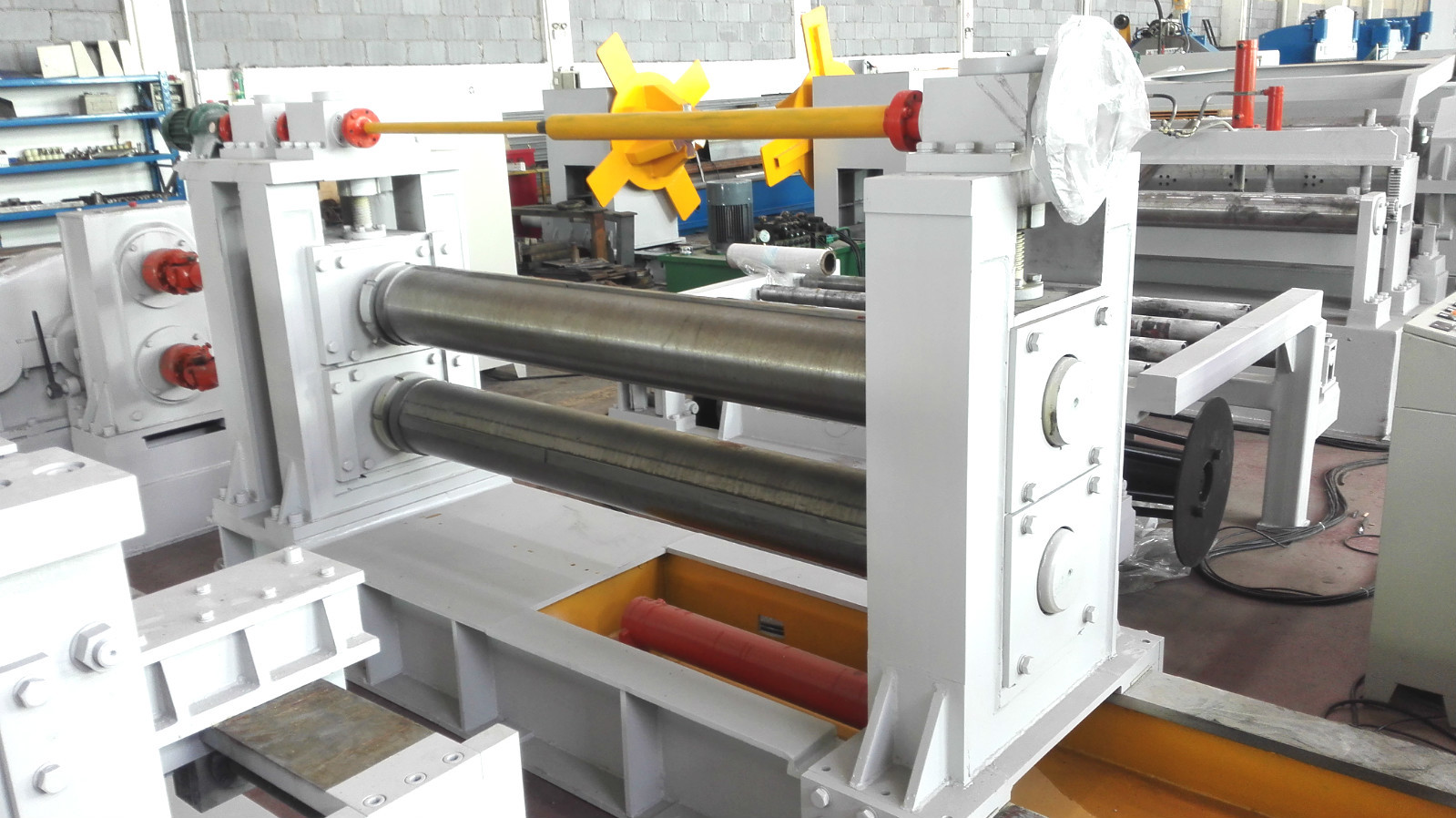

5. Равномерное устройство

6. Устройство направления перед резкой

Устройство направления состоит из рабочей скобки, направляющей рельсы, механизма регулирования и централизации винтовой матрицы, базовой ступени активного направляющего, вертикального роликового механизма.

Все устройство перед режущим устройством.

7- Разделяющее устройство:

Он состоит из части центрального компьютера и части питания.

Мощная часть:Состоит из силовой базы, ускорителя, двигателя с регулируемой скоростью переменного тока, коробки распределения передач, сцепления, сцепления, соединительных элементов, универсальной перекрестной трансмиссии и т.д.

Часть центрального компьютера:Состоит из базовой ступени, фиксированной стойки, большого скользящего блока вала лезвия, вала лезвия из двух частей, активной стойки, скользящего блока вала инструмента,механизм регулировки с изменением лезвия с гидравлическим входом и выходом с активной скобкойЭлектрическое подъемное устройство верхнего вала инструмента и регулируемое механическое устройство с нажатием вниз и т.д.

8. Механизм перемотки лома:

Он состоит из скобки, вала перемотки, основы подшипника, 2 конуса перемотки дисков, цепочки и механизма передачи колеса, редуктора, сцепления, двигателя и т.д.

Устройство грубого выравнивания имеет три ролика для выравнивания.

9. Рабочий стол с петлями и переходами:

Он состоит из скобки, основания подшипника, колесной дороги, несущей пластины,

Круговая яма Длина × ширина × глубина: как технический параметр

переходный рабочий стол с гидравлическим цилиндром для подъема.

Он включает в себя две части - левую и правую.

10. предварительное разделение, механизм натяжения, механизм гидравлического пресса-отделения, механизм поддержки пластины:

Он состоит из основания, подшипника, подшипника предварительной сепарации, амортизатора, амортизаторной пластины, амортизаторной пластины, гидравлического механизма подъема и нажатия, амортизатора обратного напряжения, 2 ролика рефлектора напряжения,крепление для разделения прессы, вал пресс-сепарации, пресс-сепарации, гидравлический механизм нажатия и подъема, гидравлический механизм поддержки пластины, гидравлический механизм подъема и баланса,изделие для изготовления пластмасс,, нейлоновые распределительные кусты и т.д.

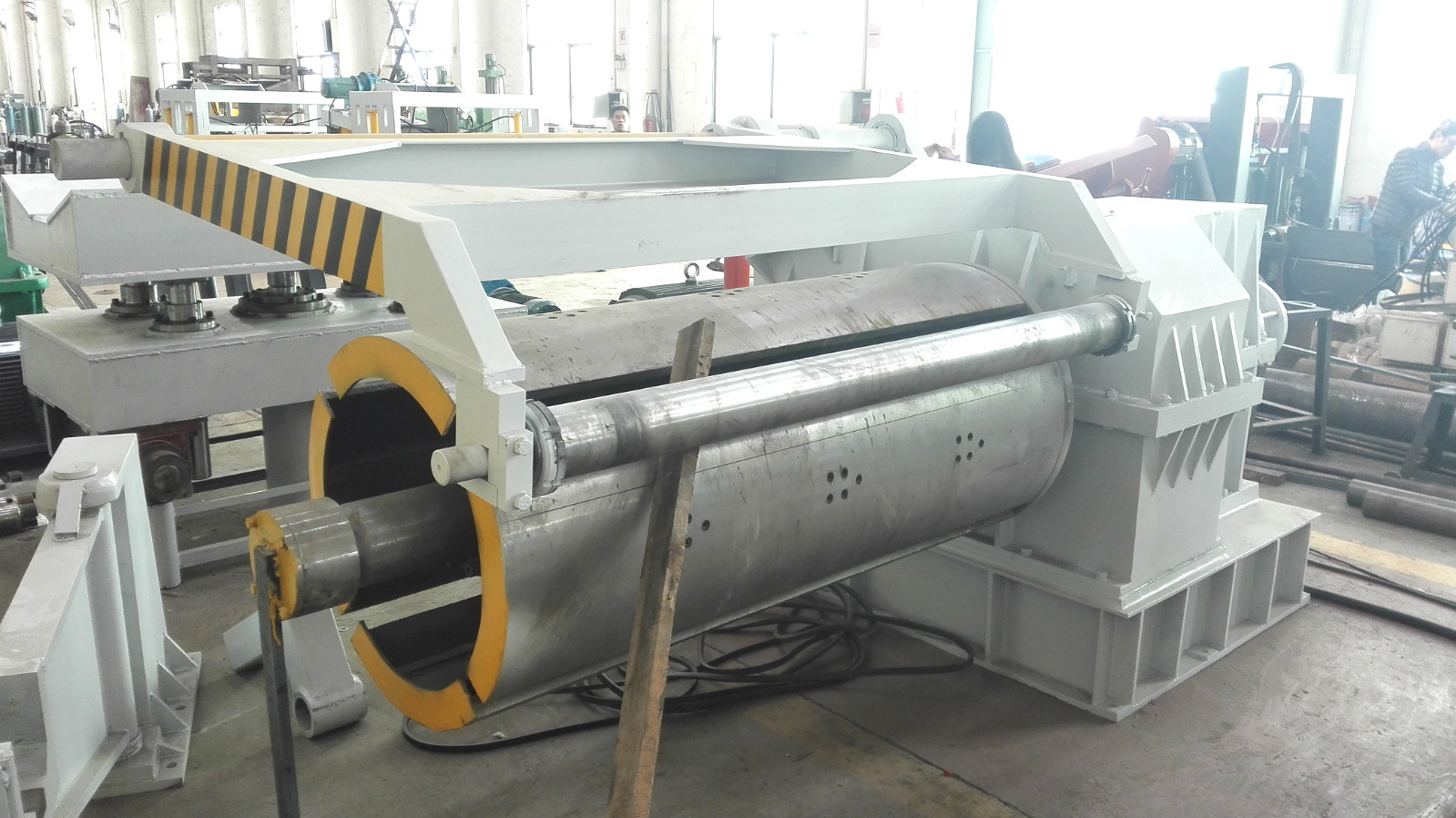

11. Устройство перевертывания:

Он состоит из основания, отступающего редукторного корпуса, отступающего вала, арки пластинки, диска для удержания расширения, диагонального скользящего блока расширения и механизма отступления,гидравлический механизм резки зубчатых зубцов, механизм расширения и вращения масляного цилиндра, механизм блокировки, сцепление, гидравлическая активная поддерживающая рука, поддерживающая база, оснащенная двигателем с регулируемой скоростью переменного тока и т. д.

12Гидравлическая разгрузочная коляска:

Эта коляска может нести разделенную катушку, гидравлическое движение и подъем, работа коляски управляется двигателем с четырехколесным направляющим треком, выходящим из линии и выходящим из нее.

13Электрическая система:

Центральный стол управления.

Он состоит из шкафа, главного шкафа управления электрическим управлением, вспомогательного шкафа управления и других электрических устройств.

Оборудование включает защиту безопасности, кнопку экстренной остановки и отключения питания, лампу диспетчерской остановки машины и т.д.

14 Гидравлическая система:

Гидравлическая мощность 25 л/мин

В том числе: гидравлическая станция, клапаны, нефтяной бак, соединение, мягкая труба, жесткая труба и т.д.

Режущее лезвие, распределитель, пространственная плита, распределитель ствол, резиновый кольцо список ((не с машиной, требует дополнительной стоимости)

Применение:

Эта линия предназначена для развертывания стальной катушки, резки пластины и резки стальной катушки

Технический параметр:

1. Сырье максимальная толщина 6 мм, минимальная толщина 2,5 мм. горячекатаная мягкая сталь.

2. Ширина материала: 800-1550 мм

3. Масса стальной катушки: максимум 25 тонн

4. Внутренний диаметр стальной катушки:508-760 мм

5. Внешний диаметр стальной катушки:Max.2000mm

6. Диаметр ролика: 190 мм

7. Мощность двигателя с зажимным роликом: 2,2 кВт, модель коробки передач: BWD13, скорость:187

8. Рабочая скорость зажимающего ролика: 3 м/мин

9. Количество грубых роликов: 3, вверх один, вниз два.

10. Диаметр грубого нивелирующего ролика: 125 мм

11. Для резания готовых изделий допустимая допустимая ширина резания: ±0,20 мм

12. Для резки готовых изделий, максимальный вес катушки: 15 т

13. Для резки готовых изделий, Внутренний диаметр стальной катушки: 760 мм

14. Толщина режущей единицы: 2,5 - 4,5 мм, C245

15. Спецификации петлистой ямы: 5500×2200mm×2500mm Длина×ширина×глубина

16. Диаметр режущего вала: 220 мм

17. Материал режущего вала:40Cr

18. Мощность основного двигателя разделительного агрегата: 37 кВт (960 оборотов в минуту), ГРУППА 650

19. Подробности о лезвии, расстояние, резиновое кольцо, см. Приложенный список.

20. Материал режущего лезвия: H13K, твердость HRC55-58

21. Механизм перемотки лома основная мощность двигателя: YLJ6.3KG/M

22. Скорость обмотки, толщина 4,5 мм, максимум 20 м/мин. толщина 2,5 мм, максимум 25 м/мин скорость переменной частоты регулируемая

23. Мощность основного двигателя на обратном обмотке: 90 kW ((960 вращений в минуту), коробка передач: 850

24. Подробности о размерах см. прилагаемый чертеж
