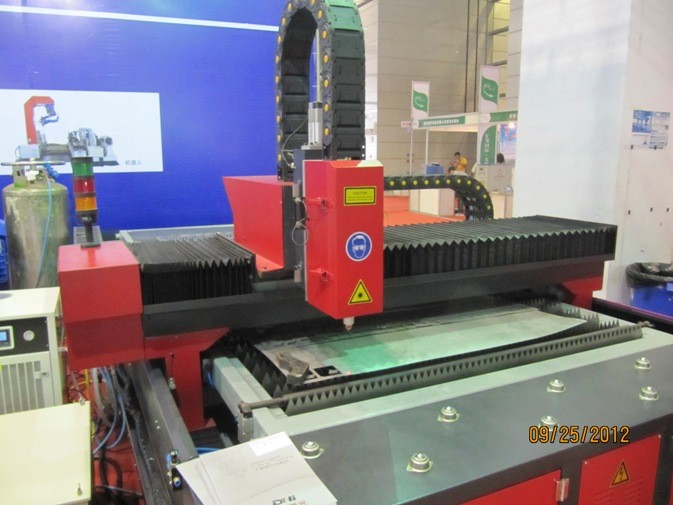

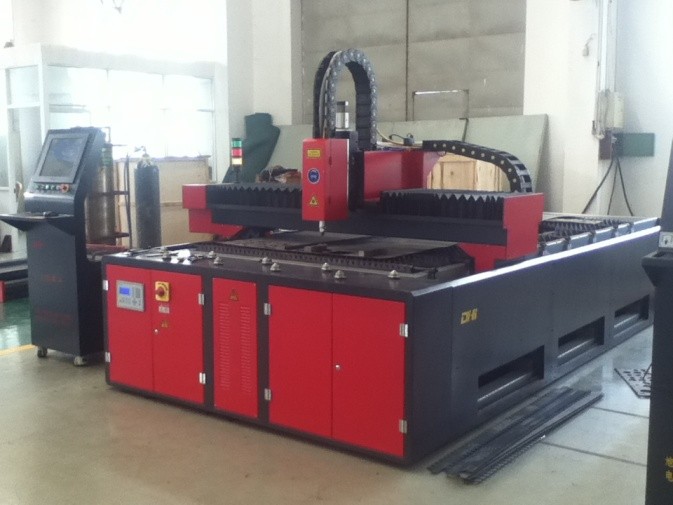

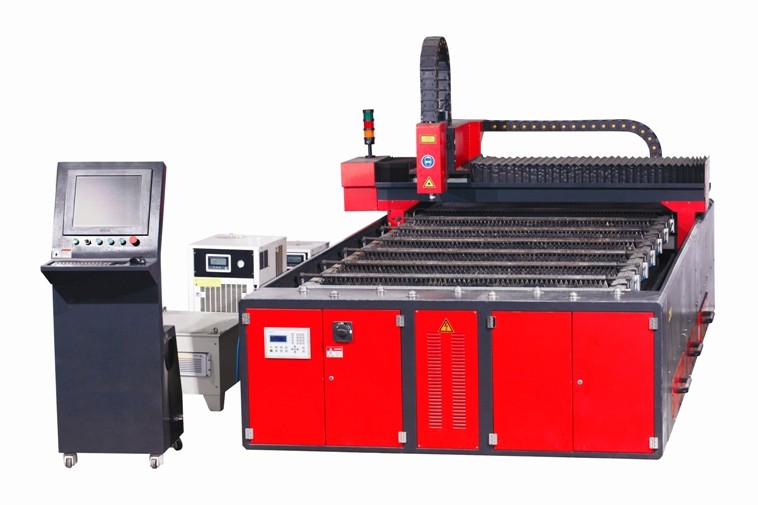

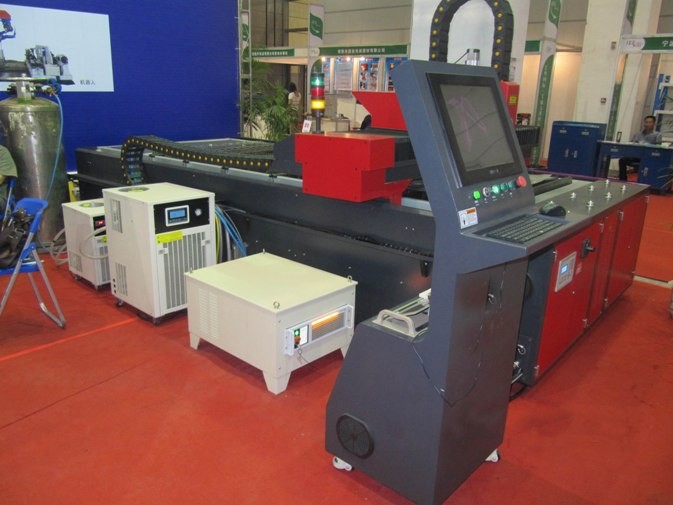

500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа

500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа
500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа 500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа 500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа 500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа

Большие изображения :  500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа

Подробная информация о продукте:
Место происхождения: Wuxi, Китай
Фирменное наименование: CMC
Сертификация: ISO9001
Номер модели: FL-3015
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: According detail requirement
Упаковывая детали: Соответствующий для перевозкы груза контейнера
Время доставки: Согласовывать требование
Условия оплаты: Первый взнос 30% T/T, 70% T/T перед грузить
Поставка способности: Согласовывать требование

500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа

описание
Высокий свет:

ЧПУ для резки лазера



500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа







1. Диаграмма влияния обрабатывать образца вырезывания



500W 1500 x автомат для резки лазера волокна CNC 3000 для плиты листа 0



Реклама формулирует вырезывание части обрабатывая работы металлического листа



2. Введение ☆ основное







Реклама формулирует вырезывание части обрабатывая работы металлического листа







2. Основное введение



Автомат для резки лазера волокна FL-3015 достиган мощным лазером сфокусированным на предмете для того чтобы причинить немедленные плавить и испарение, при первоначально лазер волокна импортированный от группы лазера IPG в Германии. Автоматическое вырезывание проконтролировано дигитализированной системой механика. Эта машина конденсировала технологии механиков лазера, цифровых, и точных.

2.1. Таблица разделенного типа конструированная и независимая деятельности. Ее можно двинуть согласно условию. Удобная и легкая деятельность.

2.2. Импортированная таблица деятельности мотора сервопривода, перемещая область 1500mm*3000mm.

2.3. Головку лазера можно отрегулировать через ось z, перемещая область 0-100mm









3. Главным образом характеристики



3.1. Ее можно широко использовать для того чтобы отрезать плиты как: нержавеющая сталь, сталь углерода, алюминий, etc.

3.2. Сильная способность вырезывания: тип 500W может нержавеющий отрезок до 8mm.

3.3. Низкое стоимое вырезывание: Оно может отрезать с воздухом, и своя цена USD 0,5 до 1. Точная цена включает электричество 3-6 градусов в час, предохранение от USD 0,08 до 0,16 объектива в час, и не все другие цены. Если вы используете O2его или N2, то цена должна быть увеличена USD 2,4 до 4,8. (По мере того как форма и толщина друг, потребление газа будет друг.)

3.4. Скорость быстрого вырезывания, высокая эффективность, безопасная деятельность, и стабилизированное представление.

3.5. Хорошее качество, взгляд малого искажения ровный и точный снаружи.

3.6. Импортированная система мотора и передачи сервопривода для того чтобы гарантировать точное вырезывание. Высокая точность вырезывания.

3.7. Преданное програмное обеспечение включает немедленно, котор нужно конструировать или обработанные график или текст. Гибкая и легкая деятельность.









4. Прикладной материал



Применимый к резать на плите или пробке в нержавеющей стали, стали углерода, стали сплава, стали весны, алюминии, меди, титане, etc. он имеет превосходное обрабатывая влияние на видах трудной хрупкой стали сплава.









5. Области применения



Широко использованный в обрабатывать металлического листа, изделиях металла, приборе кухни, высок-резолютивном приборе, электрическом распределительном ящике, автозапчастях, стеклах, плакатах, кораблях, освещении, и точных частях.









6. Главным образом спецификация структуры



автомат для резки лазера волокна 500W-FL-3015 составлен тела машины, лазера волокна, распределительного ящика, системы очищения воздуха и системы управления CNC.







Технические данные



Оптически параметры Блок 500W
Идущий режим CW, QCW
Разбивочная длина волны радиации nm 1070-1080
Стандартная сила выхода W 500
Качество луча mm*mrad 4
Регулировать скорость КГц 5
Диаметр волокна передачи μm ≥50
Стабилность силы выхода (долгосрочная) % ±2
Сила ВПТ 400-460
Расход энергии kW 2







Структура системы



Серия нет. Имя

Количество

(часть)

Примечания
1 Лазер волокна 1 Импортированный оригинал
2



Оптическая система

Объектив расширения скорости

Спектроскоп

Фокусируя объектив

1 Принимает немецкую конструированные технологию и экстренныйый выпуск. Оптически объектив сразу влияет на качество facular, аффект качество шва и фланца вырезывания, скорость вырезывания и толщину.
3 Мотор сервопривода Panasonic 1

Мотор сервопривода Panasonic и водитель Panasonic.

Импортированные винт и рельсы от Тайвани

4 Системаа управления 1 ПК
5 Система индикации лазера 1 Полупроводник (красный свет)







Главное оборудование водит к хорошим характеристикам: Генератор лазера и оптически объектив. Мы используем компоненты Schneider электрические.



Таблица деятельности CNC Она принимает заварку стальной структуры, отказ усилия обрабатывая, сверхмощную структуру шкафа, импортированный свертывая винт TBI, рельс HIWIN вкладыша, и сервопривод Panasonic мотор. Она имеет ассистентское оборудование discharging, плотно отжимать и прикрывать.









7. Главным образом технические параметры





Спецификация параметр
Длина лазера 1064nm
Максимальная сила лазера 1000W
Располагать Индикация красного света
Эффективная обрабатывая область 1500mm*3000mm
X повторение Y-osи располагая точность ±0.03mm
Максимальная толщина вырезывания стали углерода 8mm
Максимальная скорость вырезывания стали углерода

нержавеющая сталь толщины 0.8mm, 12-14m/min,

нержавеющая сталь толщины 1.0mm, 10-12m/min

Документы поддержки DXF etc. (програмное обеспечение CAD поддержки автоматическое, програмное обеспечение CorelDraw)
Полная уничтоженная сила ≤ 20KW
Электропитание

AC 3 проводов участков 4

380V, 50Hz/60Hz/60A





8. Параметры вырезывания



Толщина (mm) Материал Максимальная скорость вырезывания (m/min) Ассистентский газ
1 M.S. 8 Кислород
2 4,5
3 3
4 2
5 1,5
6 0,8
1 S.S 6 Азот
2 3
3 1,5
1 Алюминиевый сплав 3
2 1,5





9. Технические параметры



Модель FL-3015
Длина волны лазера 1070nm
Максимальная сила лазера 500W (CW)
Рабочая зона 3000mmX1500mm
Ход оси x 3000m
Ход Y-osи 1500m
X, Y-osь располагая точность ±0.05mm
X, y, повторение оси z располагая точность ±0.03mm
X, скорость никак-обязанности одиночной оси y максимальная 20min
X скорость взаимодействия Y-osи максимальная 40min
Осевое ускорение X/Y максимальное 1.0G
Система CNC LASERCUT
Максимальный вес нагрузки 500KG
Участок 3
Расклассифицированное напряжение тока 380V
Частота 50Hz
Уровень предохранения главной силы IP54
Весь вес 2250KG





10.  Части оборудования



Деталь Имя Спецификация Qty
1 FL-3015 3000mm*1500mm 1 комплект
2 Лазер волокна 500W 1
3 Система CNC LASERCUT 1
4 Приставной резак лазера Lasermech США 1
5 Охладитель воды   1 комплект





11. Технические поставленные документы



Деталь Технические документы Блок Количество
1 Инструкции деятельности Комплект 1
2 Програмное обеспечение используя инструкции Комплект 1
3 Специальное програмное обеспечение вырезывания лазера Комплект 1
4 Аттестация продукта Комплект 1
5 Список упаковки машины Часть 1





12. УСТАНОВКА & ПОРУЧАТЬ



Персонал ПРОДАВЕЦА наблюдает установку и поручать машины

Обслуживание состоит из:

1. Поставка квалифицированных техников.

2. Наблюдение персонала клиента для:

a) Располагать машины

b) Ход кабелей и шлангов от пункта входа обслуживания

c) Соединение электрических кабелей и шлангов для бензина к машине

3. Ответственность клиента

a) Компрессор воздуха (главным образом используемый в пневматических движениях)

b) Бутылка жидкостного кислорода (предпочтительного с ожижителем)

c) Сила: 380V 50HZ 3 участка (с регулятором 30KW)

d) Газы, воздух и электрические поставкы доступны для соединения к машине на назначанные этапы.

e) Клиент обеспечить что место ясно до начала установки, регулируя и тренируя.

f) Поставка работ, резней и страхсбора для того чтобы расгрузити машину и помочь с работой установки под руководством заведущей установки DADE

g) Поставка механически слесарь-монтажников и одного электрического слесарь-монтажника для продолжительности установки.

h) Поставка плиты и потребляемых веществ для поручая испытания, выравнивания машины и тренировки.

i) Погодостойкое здание, как гарантированность будет пусто если машина подлеубежал элементы

j) Соответствующий конкретный пол





13. Тренировка



1. На завершении поручать, техник ПРОДАВЕЦА начнет тренировку.

Клиент обеспечит достаточные материал и потребляемые вещества для того чтобы обеспечить удовлетворительное завершение к тренировке.

2. Тренировка будет состоять из:

a) Обзор машины

b) Контролируйте характеристики и деятельность

c) Подвергните обслуживание и регулировку механической обработке

d) Наблюдали ход машины

Тренировка оператора машины одновременна с установкой, поэтому персонал должен быть доступен на всех

времена.
