| Наименование марки: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| цена: | According detail requirement |
| Условия оплаты: | Первый взнос 30% T/T, 70% T/T перед грузить |
| Способность к поставкам: | Согласовывать требование |
1. Главным образом спецификация структуры

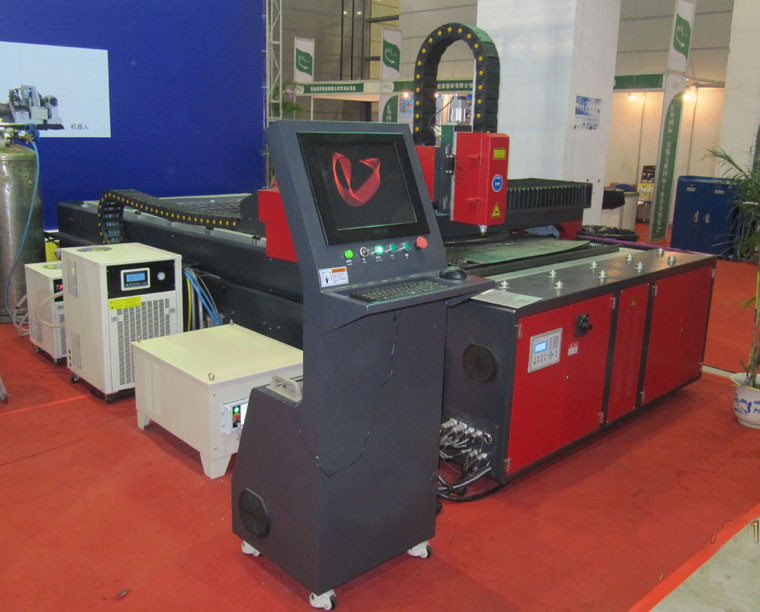

автомат для резки лазера волокна 500W-FL-3015 составлен souce силы лазера волокна, тела машины, распределительного ящика, системы очищения воздуха и системы управления CNC.
Технические данные
| Оптически параметры | Блок | 500W |
| Идущий режим | CW, QCW | |
| Разбивочная длина волны радиации | nm | 1070-1080 |
| Стандартная сила выхода | W | 500 |
| Качество луча | mm*mrad | 4 |
| Регулировать скорость | КГц | 5 |
| Диаметр волокна передачи | μm | ≥50 |
| Стабилность силы выхода (долгосрочная) | % | ±2 |
| Сила | ВПТ | 400-460 |
| Расход энергии | kW | 2 |
Структура системы
| Серия нет. | Имя |
Количество (часть) |
Примечания |
| 1 | Лазер волокна | 1 | Импортированный оригинал |
| 2 |
Оптическая система Объектив расширения скорости Спектроскоп Фокусируя объектив |
1 | Принимает немецкую конструированные технологию и экстренныйый выпуск. Оптически объектив сразу влияет на качество facular, аффект качество шва и фланца вырезывания, скорость вырезывания и толщину. |
| 3 | Мотор сервопривода Panasonic | 1 |
Мотор сервопривода Panasonic и водитель Panasonic. Импортированные винт и рельсы от Тайвани |
| 4 | Системаа управления | 1 | ПК |
| 5 | Система индикации лазера | 1 | Полупроводник (красный свет) |
Главное оборудование водит к хорошим характеристикам: Генератор лазера и оптически объектив. Мы используем компоненты Schneider электрические.
| Таблица деятельности CNC | Она принимает заварку стальной структуры, отказ усилия обрабатывая, сверхмощную структуру шкафа, импортированный свертывая винт TBI, рельс HIWIN вкладыша, и сервопривод Panasonic мотор. | Она имеет ассистентское оборудование discharging, плотно отжимать и прикрывать. |
Главным образом технические параметры
| Спецификация | параметр |
| Длина лазера | 1064nm |
| Максимальная сила лазера | 1000W |
| Располагать | Индикация красного света |
| Эффективная обрабатывая область | 1500mm*3000mm |
| X повторение Y-osи располагая точность | ±0.03mm |
| Максимальная толщина вырезывания стали углерода | ≤8mm |
| Максимальная скорость вырезывания стали углерода |
нержавеющая сталь толщины 0.8mm, 12-14m/min, нержавеющая сталь толщины 1.0mm, 10-12m/min |
| Документы поддержки | DXF etc. (програмное обеспечение CAD поддержки автоматическое, програмное обеспечение CorelDraw) |
| Полная уничтоженная сила | ≤ 20KW |
| Электропитание |
AC 3 проводов участков 4 380V, 50Hz/60Hz/60A |
Параметры вырезывания
| Толщина (mm) | Материал | Максимальная скорость вырезывания (m/min) | Ассистентский газ |
| 1 | M.S. | 8 | Кислород |
| 2 | 4,5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1,5 | ||
| 6 | 0,8 | ||
| 1 | S.S | 6 | Азот |
| 2 | 3 | ||
| 3 | 1,5 | ||
| 1 | Алюминиевый сплав | 3 | |
| 2 | 1,5 |
Технические параметры
| Модель | FL-3015 |
| Длина волны лазера | 1070nm |
| Максимальная сила лазера | 500W (CW) |
| Рабочая зона | 3000mmX1500mm |
| Ход оси x | 3000m |
| Ход Y-osи | 1500m |
| X, Y-osь располагая точность | ±0.05mm |
| X, y, повторение оси z располагая точность | ±0.03mm |
| X, скорость никак-обязанности одиночной оси y максимальная | 20min |
| X скорость взаимодействия Y-osи максимальная | 40min |
| Осевое ускорение X/Y максимальное | 1.0G |
| Система CNC | LASERCUT |
| Максимальный вес нагрузки | 500KG |
| Участок | 3 |
| Расклассифицированное напряжение тока | 380V |
| Частота | 50Hz |
| Уровень предохранения главной силы | IP54 |
| Весь вес | 2250KG |
| Детали | Параметр |
| Длина лазера | 1064nm |
| Максимальная сила лазера | 1000W |
| Располагать | Индикация красного света |
| Эффективная обрабатывая область | 1500mm*3000mm |
| X повторение Y-osи располагая точность | ±0.03mm |
| Максимальная толщина вырезывания стали углерода | ≤8mm |
| Максимальная скорость вырезывания стали углерода |
нержавеющая сталь толщины 0.8mm, 12-14m/min, нержавеющая сталь толщины 1.0mm, 10-12m/min |
| Документы поддержки | DXF etc. (програмное обеспечение CAD поддержки автоматическое, програмное обеспечение CorelDraw) |
| Полная уничтоженная сила | ≤ 20KW |
| Электропитание |
AC 3 проводов участков 4 380V, 50Hz/60Hz/60A |

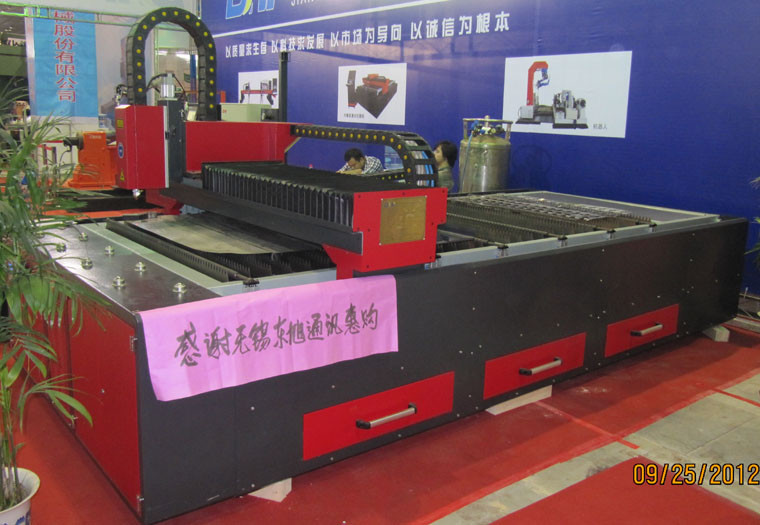

Автомат для резки лазера волокна FL-3015 достиган мощным лазером сфокусированным на предмете для того чтобы причинить немедленные плавить и испарение, при первоначально лазер волокна импортированный от группы лазера IPG в Германии. Автоматическое вырезывание проконтролировано дигитализированной системой механика. Эта машина конденсировала технологии механиков лазера, цифровых, и точных.
2.1. Таблица разделенного типа конструированная и независимая деятельности. Ее можно двинуть согласно условию. Удобная и легкая деятельность.
2.2. Импортированная таблица деятельности мотора сервопривода, перемещая область 1500mm*3000mm.

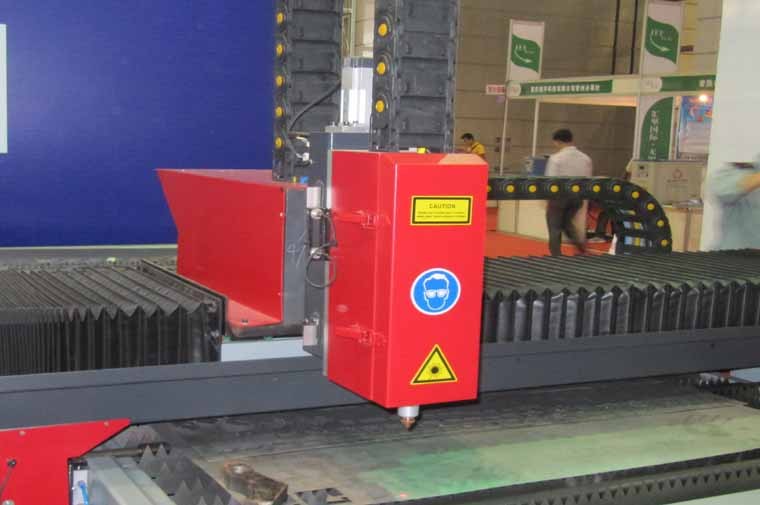

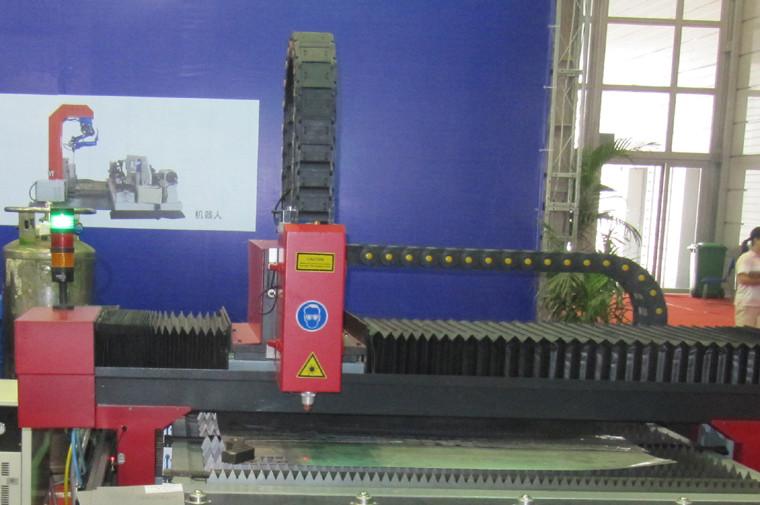

2.3. Головку лазера можно отрегулировать через ось z, перемещая область 0-100mm
3. Главным образом характеристики
3.1. Ее можно широко использовать для того чтобы отрезать плиты как: нержавеющая сталь, сталь углерода, алюминий, etc.
3.2. Сильная способность вырезывания: тип 500W может нержавеющий отрезок до 8mm.
3.3. Низкое стоимое вырезывание: Оно может отрезать с воздухом, и своя цена USD 0,5 до 1. Точная цена включает электричество 3-6 градусов в час, предохранение от USD 0,08 до 0,16 объектива в час, и не все другие цены. Если вы используете O2его или N2, то цена должна быть увеличена USD 2,4 до 4,8. (По мере того как форма и толщина друг, потребление газа будет друг.)
3.4. Скорость быстрого вырезывания, высокая эффективность, безопасная деятельность, и стабилизированное представление.
3.5. Хорошее качество, взгляд малого искажения ровный и точный снаружи.
3.6. Импортированная система мотора и передачи сервопривода для того чтобы гарантировать точное вырезывание. Высокая точность вырезывания.
3.7. Преданное програмное обеспечение включает немедленно, котор нужно конструировать или обработанные график или текст. Гибкая и легкая деятельность.
4. Прикладной материал
Применимый к резать на плите или пробке в нержавеющей стали, стали углерода, стали сплава, стали весны, алюминии, меди, титане, etc. он имеет превосходное обрабатывая влияние на видах трудной хрупкой стали сплава.
5. Области применения
Широко использованный в обрабатывать металлического листа, изделиях металла, приборе кухни, высок-резолютивном приборе, электрическом распределительном ящике, автозапчастях, стеклах, плакатах, кораблях, освещении, и точных частях.
6. Части оборудования
| Деталь | Имя | Спецификация | Qty |
| 1 | FL-3015 | 3000mm*1500mm | 1 комплект |
| 2 | Лазер волокна | 500W | 1 |
| 3 | Система CNC | LASERCUT | 1 |
| 4 | Приставной резак лазера | Lasermech США | 1 |
| 5 | Охладитель воды | 1 комплект |
7. Технические поставленные документы
| Деталь | Технические документы | Блок | Количество |
| 1 | Инструкции деятельности | Комплект | 1 |
| 2 | Програмное обеспечение используя инструкции | Комплект | 1 |
| 3 | Специальное програмное обеспечение вырезывания лазера | Комплект | 1 |
| 4 | Аттестация продукта | Комплект | 1 |
| 5 | Список упаковки машины | Часть | 1 |
